Datasheet JSKD200/16
Технические параметры, размеры и рекомендации производителя
Полумост

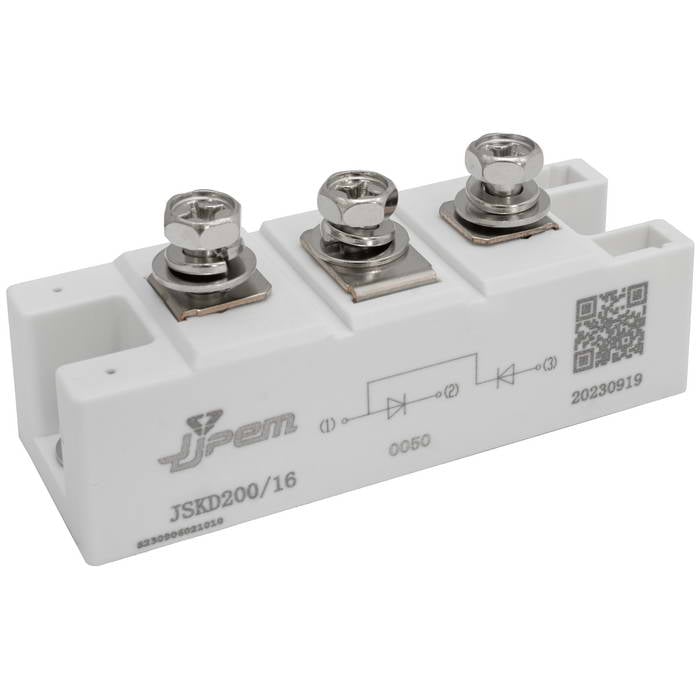

JSKD200/16 JieJie диодный модуль, полумост, 1600 В, 200 А, 34 мм
JSKD200/16 JieJie диодный модуль, полумост, 1600 В, 200 А, 34 мм
- MPN
- JSKD200/16
- Бренд
- JieJie
- Артикул RU
- 121746
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
2 шт в наличии1 560,11 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

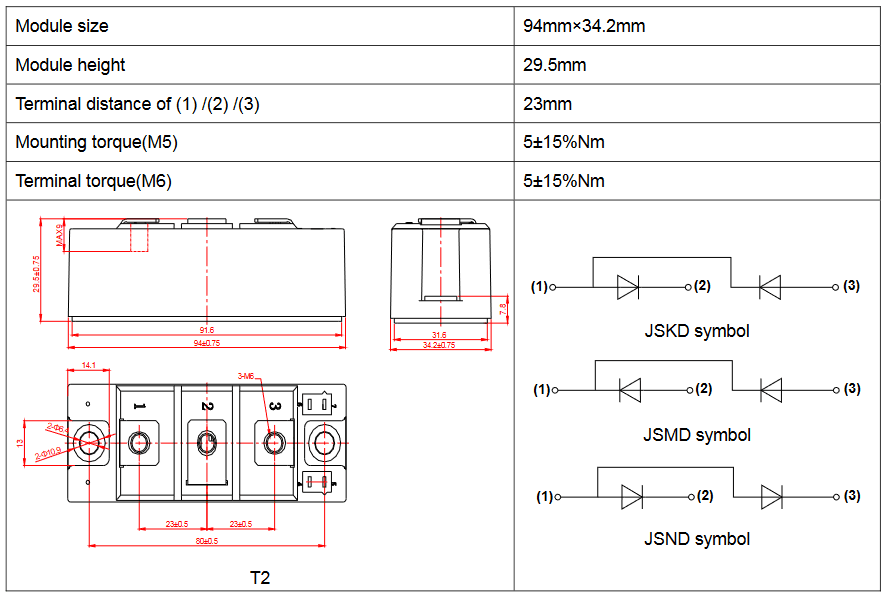

Документация и схема
Характеристики
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1600
- Максимально допустимый средний прямой ток If(av), А
- 200
- Прямое падение напряжения (Vf), В
- 1,6
- Максимально допустимый ударный прямой ток Ifsm, А
- 6300
- Напряжение изоляции, В
- 3000 В (1 мин)
- Длина
- 94 мм
- Ширина
- 34 мм
- Высота
- 29 мм
- Повторяющийся импульсный обратный ток (Irrm), мА
- 0,1
- Вес брутто
- 207.00
- Тип
- Полумостовой диодный модуль
- Диапазон рабочих температур
- -40...+150 °C
Описание
JSKD200/16 полумостовой диодный модуль. Максимальное обратное напряжение (Vrrm) 1600 В, максимальный прямой ток (If(av)) 200 А. Падение напряжения (Vf) 1.6 В. Напряжение изоляции 3000 В (AC, 1 мин, 50 Гц). Размер (ДхШхВ) 94 х 34 х 29 мм.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт22 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарJSKD200/16JieJieАрт. RU 121746 1 560,11 ₽2 шт по каталогу |  1 400,00 ₽61 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1 482,00 ₽24 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  926,25 ₽24 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  926,25 ₽43 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 200 | 200Совпадает | 200Совпадает | 100Отличается | 80Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1600 | 1600Совпадает | 1200Отличается | 1600Совпадает | 1600Совпадает |
| Прямое падение напряжения (Vf), В | 1,6 | 1,2Отличается | 1,2Отличается | 1,35Отличается | 1,33Отличается |
| Максимально допустимый ударный прямой ток Ifsm, А | 6300 | 8000Отличается | 8000Отличается | 2600Отличается | 2300Отличается |
- 1 400,00 ₽61 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог200Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1600Аналог1600Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,6Аналог1,2Отличается
- Максимально допустимый ударный прямой ток Ifsm, А
- Текущий6300Аналог8000Отличается
- 1 482,00 ₽24 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог200Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1600Аналог1200Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,6Аналог1,2Отличается
- Максимально допустимый ударный прямой ток Ifsm, А
- Текущий6300Аналог8000Отличается
- 926,25 ₽24 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог100Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1600Аналог1600Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,6Аналог1,35Отличается
- Максимально допустимый ударный прямой ток Ifsm, А
- Текущий6300Аналог2600Отличается
- 926,25 ₽43 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог80Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1600Аналог1600Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,6Аналог1,33Отличается
- Максимально допустимый ударный прямой ток Ifsm, А
- Текущий6300Аналог2300Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
