Datasheet JCT151C-650R
Технические параметры, размеры и рекомендации производителя

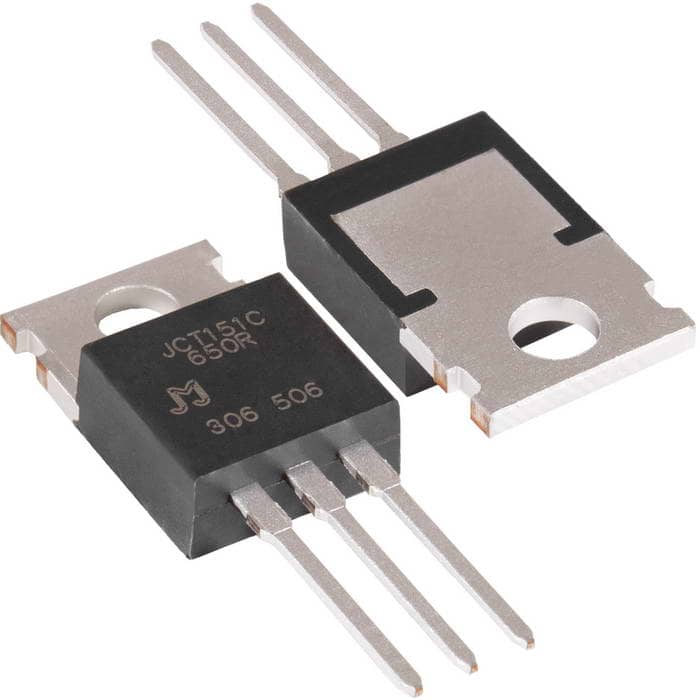

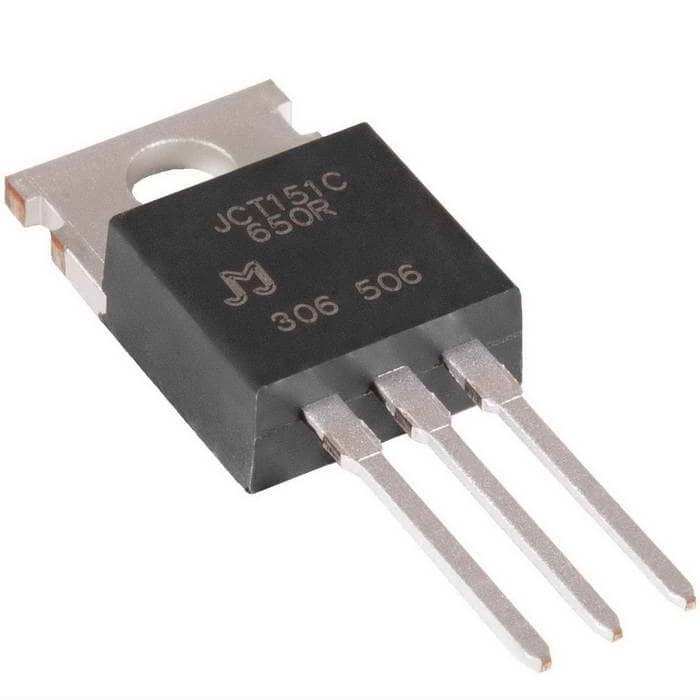

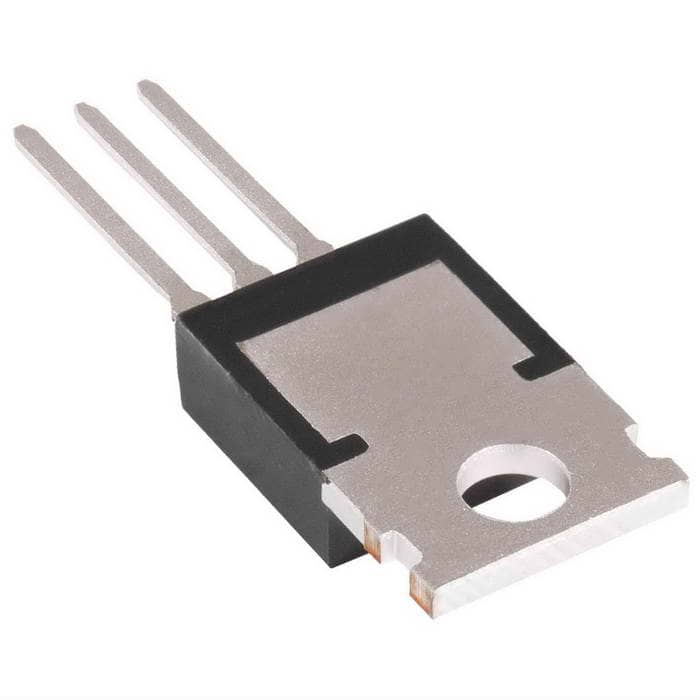

JCT151C-650R JJM тиристор
650 В, 12 А, TO-220C
- MPN
- JCT151C-650R
- Бренд
- JieJie
- Артикул RU
- 121750
Основные параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 650
- Коммутируемый ток, А
- 12
- Максимальный ударный ток (Itsm), А
- 120
- Ток удержания, мА
- 30
- Ток управления (Igt), мА
- 15
- Предельная скорость нарастания dV/dt, В/мкс
- 800
1 650 шт в наличии11,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 650
- Коммутируемый ток, А
- 12
- Максимальный ударный ток (Itsm), А
- 120
- Ток удержания, мА
- 30
- Ток управления (Igt), мА
- 15
Монтаж и корпус
- Корпус
- TO-220C
- Способ монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 3.40
Другие параметры
- Предельная скорость нарастания dV/dt, В/мкс
- 800
- Тип
- Тиристор

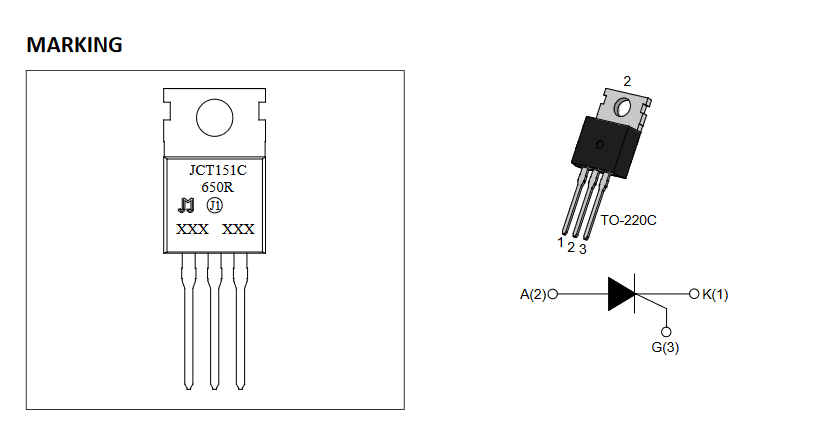

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 1 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
JCT151C-650R тиристор для сквозного монтажа в корпусе TO-220C. BT152-600R тиристор для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 650 Вольт, максимальный коммутируемый ток 12 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 800 В/мкс. Ток управления (Igt) 15 мА. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя. Аналоги: BT151-650R,127 (Ween) MCR12MG (Littelfuse) TYN612RG (ST Microelectronics)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт331 650 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарJCT151C-650RJieJieАрт. RU 121750 11,42 ₽1 650 шт по каталогу |  13,69 ₽1 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  16,43 ₽1 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  16,43 ₽1 900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,81 ₽29 000 шт по каталогу Совпадает 1 из 1 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Корпус | TO-220C | TO-220FОтличается | TO-220ABОтличается | TO-220ABОтличается | —Нет данных |
| Коммутируемый ток, А | 12 | 12Совпадает | 12Совпадает | 12Совпадает | —Нет данных |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 650 | 650Совпадает | 600Отличается | 600Отличается | —Нет данных |
| Ток управления (Igt), мА | 15 | 40Отличается | 15Совпадает | 15Совпадает | —Нет данных |
- 13,69 ₽1 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220CАналогTO-220FОтличается
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий650Аналог650Совпадает
- Ток управления (Igt), мА
- Текущий15Аналог40Отличается
- 16,43 ₽1 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220CАналогTO-220ABОтличается
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий650Аналог600Отличается
- Ток управления (Igt), мА
- Текущий15Аналог15Совпадает
- 16,43 ₽1 900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220CАналогTO-220ABОтличается
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий650Аналог600Отличается
- Ток управления (Igt), мА
- Текущий15Аналог15Совпадает
- 0,81 ₽29 000 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220CАналог—Нет данных
- Коммутируемый ток, А
- Текущий12Аналог—Нет данных
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий650Аналог—Нет данных
- Ток управления (Igt), мА
- Текущий15Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
