PDF · Datasheet
Datasheet IRLML6244
Технические параметры, размеры и рекомендации производителя

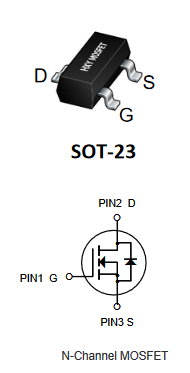

IRLML6244 HXY полевой транзистор (MOSFET) N-канал
20 В, 6 А, 22 мОм, SOT-23
- MPN
- IRLML6244
- Бренд
- HXY
- Артикул RU
- 121427
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 20
- Максимальный ток стока (при Ta=25C), А
- 6
- Минимальное сопротивление открытого канала, мОм
- 22
- Емкость, пФ
- 630
- Тип
- MOSFET
21 600 шт в наличии2,85 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 20
- Максимальный ток стока (при Ta=25C), А
- 6
- Минимальное сопротивление открытого канала, мОм
- 22
- Емкость, пФ
- 630
Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.06
- Транспортная упаковка: размер/кол-во
- 41*41*31/30000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Тип проводимости
- N
- Тип
- MOSFET
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 21 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
IRLML6244 N-канальный полевой транзистор для поверхностного монтажа в корпусе SOT-23. Напряжение сток-исток 20 Вольт, максимальный ток стока 6 А. Сопротивление канала в открытом состоянии 22 мОм (при Vgs=4.5 В, Id =5 А).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт3600 шт
20233 000 шт721 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRLML6244HXYАрт. RU 121427 2,85 ₽21 600 шт по каталогу |  11,20 ₽2 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 3,26 ₽8 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 11,31 ₽6 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 2,15 ₽29 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 30Отличается |
| Максимальный ток стока (при Ta=25C), А | 6 | 6,3Отличается | 6Совпадает | 4,1Отличается | 5,8Отличается |
- 11,20 ₽2 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог20Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий6Аналог6,3Отличается
- 3,26 ₽8 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог20Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий6Аналог6Совпадает
- 11,31 ₽6 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог20Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий6Аналог4,1Отличается
- 2,15 ₽29 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий6Аналог5,8Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
