Datasheet IRFR5505
Технические параметры, размеры и рекомендации производителя

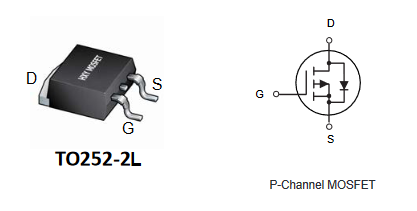

IRFR5505TRPBF HXY полевой транзистор (MOSFET)
P-канал, -60 В, -15 А, 82 мОм, 9.86 нКл, TO-252 (DPAK)
- MPN
- IRFR5505
- Бренд
- HXY
- Артикул RU
- 123839
Основные параметры
- Тип проводимости
- P
- Максимальное напряжение сток-исток, В
- -60
- Максимальный ток стока (при Ta=25C), А
- -15
- Минимальное сопротивление открытого канала, мОм
- 82
- Емкость, пФ
- 1447
- Заряд затвора, нКл
- 9,86
5 400 шт в наличии21,58 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- -60
- Максимальный ток стока (при Ta=25C), А
- -15
- Минимальное сопротивление открытого канала, мОм
- 82
- Емкость, пФ
- 1447
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.38
- Транспортная упаковка: размер/кол-во
- 40*40*34/6000
Другие параметры
- Тип проводимости
- P
- Заряд затвора, нКл
- 9,86
- Тип
- MOSFET
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 5 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
IRFR5505TRPBF P-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток -60 Вольт, максимальный ток стока -15 А. Сопротивление канала в открытом состоянии 82 мОм (при Vgs =-10 В, Id = -12 А). Входная ёмкость 1447 пФ. Заряд затвора 9.86 нКл
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт20400 шт
20242 500 шт25 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRFR5505HXYАрт. RU 123839 21,58 ₽5 400 шт по каталогу |  21,34 ₽4 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  13,01 ₽8 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  27,11 ₽1 070 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 35,21 ₽2 093 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | P | PСовпадает | PСовпадает | PСовпадает | PСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | -60 | -60Совпадает | -60Совпадает | -60Совпадает | -100Отличается |
| Максимальный ток стока (при Ta=25C), А | -15 | -20Отличается | -10Отличается | -50Отличается | -13Отличается |
- 21,34 ₽4 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий-15Аналог-20Отличается
- 13,01 ₽8 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий-15Аналог-10Отличается
- 27,11 ₽1 070 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий-15Аналог-50Отличается
- 35,21 ₽2 093 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-100Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий-15Аналог-13Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
