Datasheet IRFR540Z
Технические параметры, размеры и рекомендации производителя
IRFR540ZPBF JSMSEMI полевой транзистор (MOSFET)
N-канал, 100 В, 36 А, 20 мОм, 16.2 нКл, TO-252 (DPAK)
- MPN
- IRFR540Z
- Бренд
- JSMSEMI
- Артикул RU
- 126978
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 100
- Максимальный ток стока (при Ta=25C), А
- 36
- Минимальное сопротивление открытого канала, мОм
- 20
- Емкость, пФ
- 1000
- Заряд затвора, нКл
- 16,2
2 225 шт в наличии38,04 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 100
- Максимальный ток стока (при Ta=25C), А
- 36
- Минимальное сопротивление открытого канала, мОм
- 20
- Емкость, пФ
- 1000
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.60
- Транспортная упаковка: размер/кол-во
- 39*39*39/2500
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 16,2
- Тип
- MOSFET

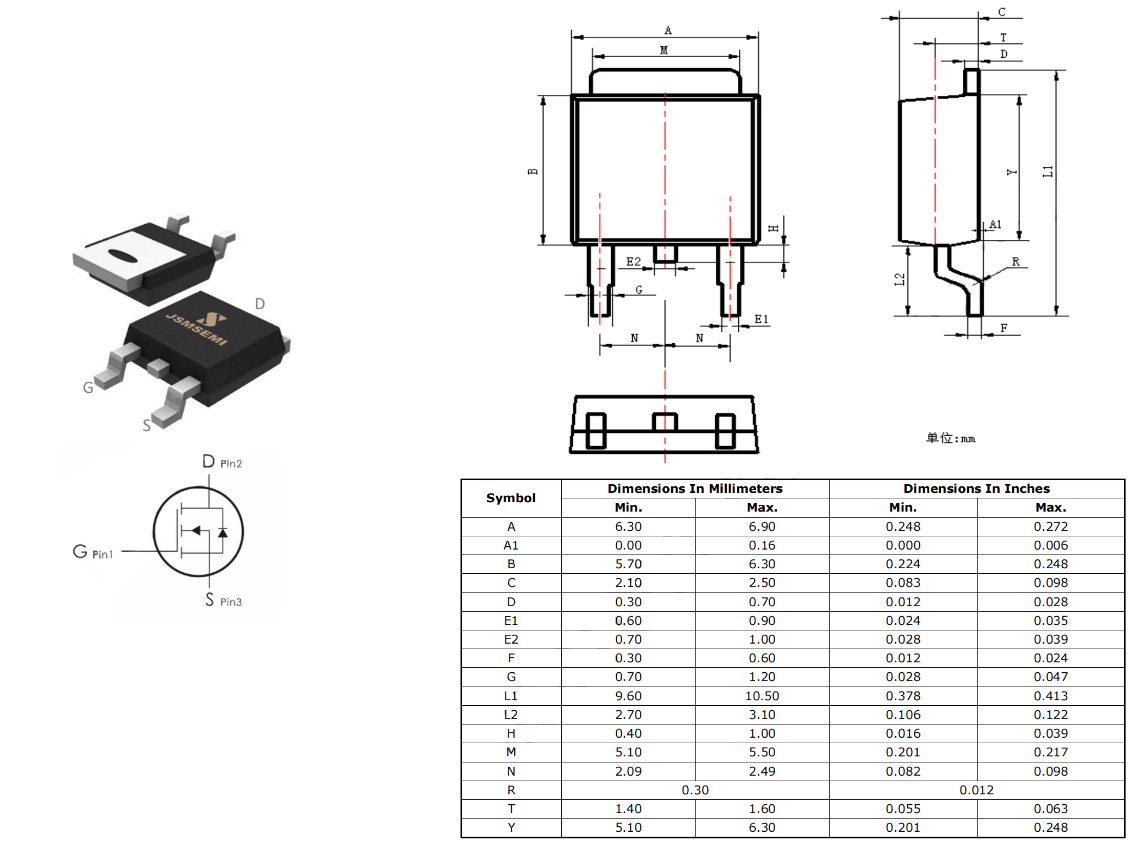

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 2 225 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
IRFR540ZPBF N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 100 Вольт, максимальный ток стока 36 А. Сопротивление канала в открытом состоянии 20 мОм (при Vgs =10 В, Id = 10 А). Входная ёмкость 1000 пФ. Заряд затвора 16.2 нКл
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт892 225 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRFR540ZJSMSEMIАрт. RU 126978 38,04 ₽2 225 шт по каталогу |  38,04 ₽2 325 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 22,83 ₽2 450 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 12,68 ₽1 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 21,11 ₽3 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
| Максимальный ток стока (при Ta=25C), А | 36 | 36Совпадает | 15Отличается | 15Отличается | 9,4Отличается |
- 38,04 ₽2 325 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий36Аналог36Совпадает
- 22,83 ₽2 450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий36Аналог15Отличается
- 12,68 ₽1 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий36Аналог15Отличается
- 21,11 ₽3 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий36Аналог9,4Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
