Datasheet IRFR024N
Технические параметры, размеры и рекомендации производителя
IRFR024N JSMSEMI полевой транзистор (MOSFET)
N-канал, 60 В, 20 А, 36 мОм, TO-252 (DPAK)
- MPN
- IRFR024N
- Бренд
- JSMSEMI
- Артикул RU
- 125414
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 60
- Максимальный ток стока (при Ta=25C), А
- 20
- Минимальное сопротивление открытого канала, мОм
- 36
- Емкость, пФ
- 1150
- Заряд затвора, нКл
- 20,3
2 500 шт в наличии10,25 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 60
- Максимальный ток стока (при Ta=25C), А
- 20
- Минимальное сопротивление открытого канала, мОм
- 36
- Емкость, пФ
- 1150
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.52
- Транспортная упаковка: размер/кол-во
- 41*41*39/10000
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 20,3
- Тип
- MOSFET

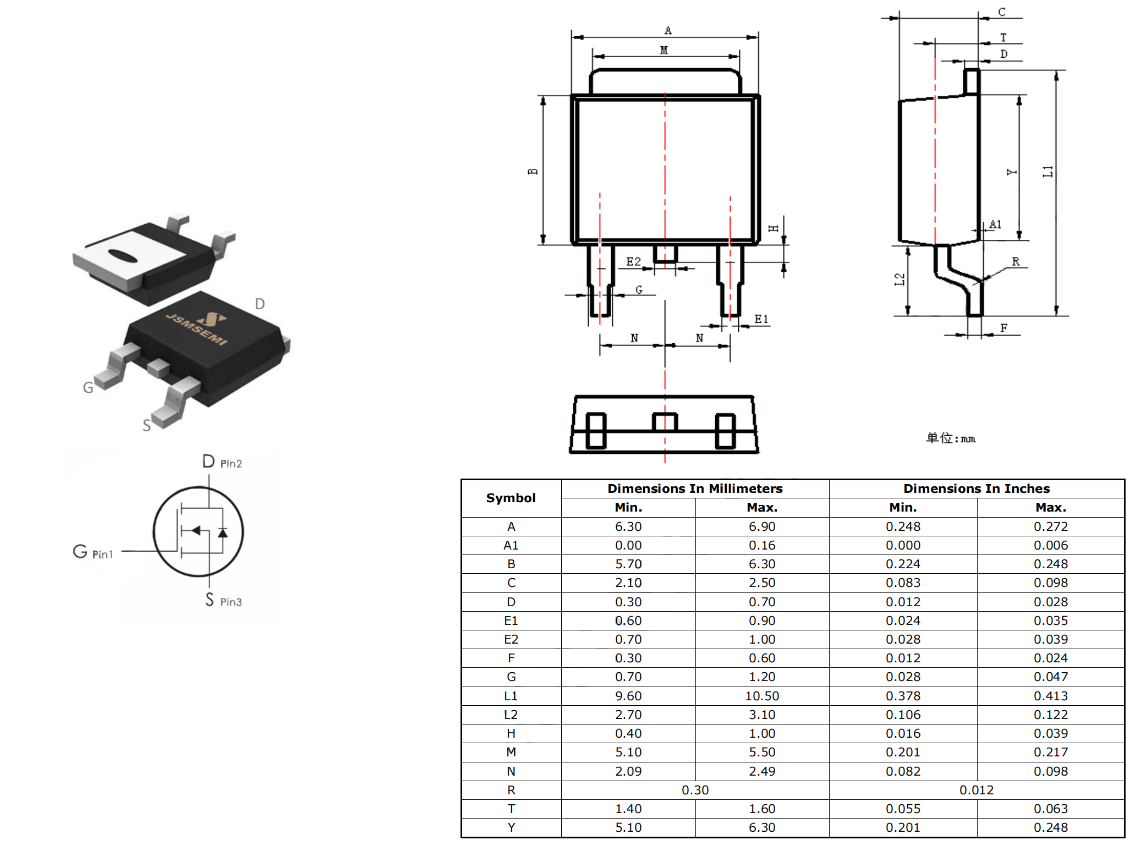

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 2 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 1 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
IRFR024N N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 60 Вольт, максимальный ток стока 20 А. Сопротивление канала в открытом состоянии 36 мОм (при Vgs = 10 В, Id = 10 А). Заряд затвора 20,3 нКл
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт201 000 шт
20241 500 шт11 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRFR024NJSMSEMIАрт. RU 125414 10,25 ₽2 500 шт по каталогу |  8,60 ₽60 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 11,18 ₽2 750 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 12,68 ₽1 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 19,15 ₽3 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 60 | 60Совпадает | 60Совпадает | 100Отличается | 200Отличается |
| Максимальный ток стока (при Ta=25C), А | 20 | 20Совпадает | 30Отличается | 15Отличается | 9Отличается |
- 8,60 ₽60 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог20Совпадает
- 11,18 ₽2 750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог30Отличается
- 12,68 ₽1 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог100Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог15Отличается
- 19,15 ₽3 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог200Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог9Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
