IRFP9240PBF JSMSEMI полевой транзистор (MOSFET)

P-канал, -200 В, -12 А, 420 мОм, TO-247AC

MPN
IRFP9240
Бренд
JSMSEMI
Артикул RU
126981

Основные параметры

Тип проводимости
P
Максимальное напряжение сток-исток V(br)dss, В
-200
Максимальный ток стока Id (при Tc=25C), А
-12
Минимальное сопротивление открытого канала (Rds on), мОм
420
Емкость, пФ
1200
Заряд затвора, нКл
52
Все характеристики
Документация
410 шт в наличии125,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
-200
Максимальный ток стока Id (при Tc=25C), А
-12
Минимальное сопротивление открытого канала (Rds on), мОм
420
Емкость, пФ
1200

Монтаж и корпус

Корпус
TO-247
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
6.31
Транспортная упаковка: размер/кол-во
59*33*18/450
Упаковка
TUBE, 30 шт.

Другие параметры

Тип проводимости
P
Заряд затвора, нКл
52
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet IRFP9240

Технические параметры, размеры и рекомендации производителя

Скачать

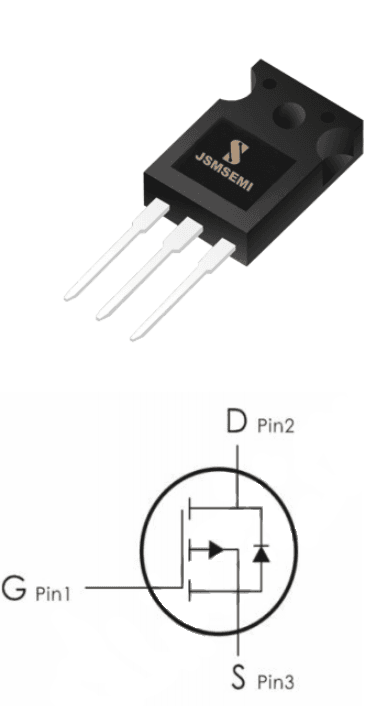

Миниатюра: Схема IRFP9240
IMAGE · Схема

Схема IRFP9240

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 27.08.2026
Источник / остаток
Каталог RU Electronics · 410 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

IRFP9240PBF P-канальный полевой транзистор для сквозного монтажа в корпусе TO-247AC. Напряжение сток-исток -200 Вольт, максимальный ток стока -12 А. Сопротивление канала в открытом состоянии 420 мОм (при Vgs=-10 В, Id =-6.6 А). Заряд затвора 52 нКл.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт41410 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарIRFP9240JSMSEMIАрт. RU 126981
125,57 ₽410 шт по каталогу
Параметрический вариантInfineon TechnologiesIRFP4768PBFАрт. RU 121688
141,24 ₽484 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesIRFP4468PBFАрт. RU 121689
206,05 ₽899 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesIRFP4668PBFАрт. RU 121659
219,23 ₽265 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантJSMSEMIIRFP240Арт. RU 126840
61,48 ₽570 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Тип проводимостиPNОтличаетсяNОтличаетсяNОтличаетсяNОтличается
КорпусTO-247TO-247СовпадаетTO-247СовпадаетTO-247СовпадаетTO-247ACОтличается
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Максимальное напряжение сток-исток V(br)dss, В-200250Отличается100Отличается200Отличается200Отличается
Максимальный ток стока Id (при Tc=25C), А-1293Отличается290Отличается130Отличается20Отличается
  • Параметрический вариантInfineon TechnologiesIRFP4768PBFАрт. RU 121688
    141,24 ₽484 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPАналогNОтличается
    Корпус
    ТекущийTO-247АналогTO-247Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий-200Аналог250Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий-12Аналог93Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesIRFP4468PBFАрт. RU 121689
    206,05 ₽899 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPАналогNОтличается
    Корпус
    ТекущийTO-247АналогTO-247Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий-200Аналог100Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий-12Аналог290Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesIRFP4668PBFАрт. RU 121659
    219,23 ₽265 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPАналогNОтличается
    Корпус
    ТекущийTO-247АналогTO-247Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий-200Аналог200Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий-12Аналог130Отличается
    Открыть товар
  • Параметрический вариантJSMSEMIIRFP240Арт. RU 126840
    61,48 ₽570 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPАналогNОтличается
    Корпус
    ТекущийTO-247АналогTO-247ACОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий-200Аналог200Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий-12Аналог20Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
