IRFP054NPBF JSMSEMI полевой транзистор (MOSFET)

N-канал, 55 В, 100 А, 6 мОм, 115 нКл, TO- 247AC

MPN
IRFP054N
Бренд
JSMSEMI
Артикул RU
125432

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
55
Максимальный ток стока Id (при Tc=25C), А
100
Минимальное сопротивление открытого канала (Rds on), мОм
6
Емкость, пФ
2699
Заряд затвора, нКл
115
Все характеристики
Документация
420 шт в наличии89,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
55
Максимальный ток стока Id (при Tc=25C), А
100
Минимальное сопротивление открытого канала (Rds on), мОм
6
Емкость, пФ
2699

Монтаж и корпус

Корпус
TO-247AC
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
6.31
Транспортная упаковка: размер/кол-во
59*33*18/450
Упаковка
TUBE, 30 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
115
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet IRFP054N

Технические параметры, размеры и рекомендации производителя

Скачать

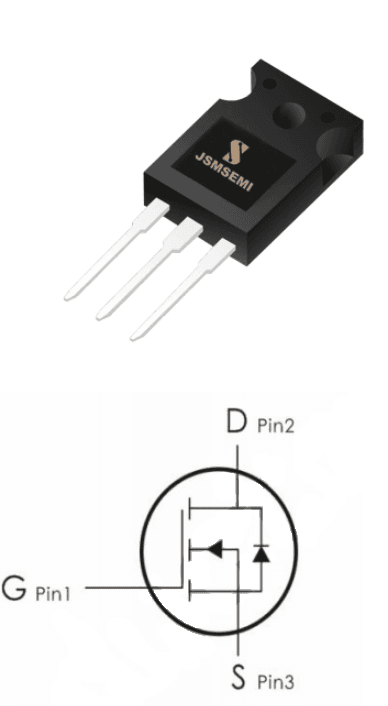

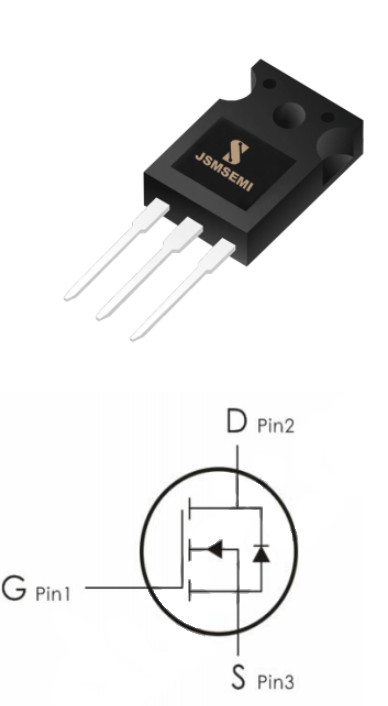

Миниатюра: Схема IRFP054N
IMAGE · Схема

Схема IRFP054N

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 420 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

IRFP054NPBF N-канальный полевой транзистор для сквозного монтажа в корпусе TO-247AC. Напряжение сток-исток 55 Вольт, максимальный ток стока 100 А. Сопротивление канала в открытом состоянии 6 мОм (при Vgs=10 В, Id =60 А). Заряд затвора 115 нКл.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт42420 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарIRFP054NJSMSEMIАрт. RU 125432
89,58 ₽420 шт по каталогу
Параметрический вариантJSMSEMIIRFP1405Арт. RU 125433
89,58 ₽580 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантJSMSEMIIRFP064NАрт. RU 120788
82,85 ₽725 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesIRFP064NPBFАрт. RU 126259
63,50 ₽1 125 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJSMSEMIIRFP460PBF (JSMSEMI)Арт. RU 117990
90,74 ₽470 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-247ACTO-247ACСовпадаетTO-247ACСовпадаетTO-247ACСовпадаетTO-247ACСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Максимальное напряжение сток-исток V(br)dss, В5555Совпадает55Совпадает55Совпадает500Отличается
Максимальный ток стока Id (при Tc=25C), А100100Совпадает110Отличается110Отличается20Отличается
  • Параметрический вариантJSMSEMIIRFP1405Арт. RU 125433
    89,58 ₽580 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-247ACАналогTO-247ACСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий55Аналог55Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий100Аналог100Совпадает
    Открыть товар
  • Параметрический вариантJSMSEMIIRFP064NАрт. RU 120788
    82,85 ₽725 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-247ACАналогTO-247ACСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий55Аналог55Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий100Аналог110Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesIRFP064NPBFАрт. RU 126259
    63,50 ₽1 125 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-247ACАналогTO-247ACСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий55Аналог55Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий100Аналог110Отличается
    Открыть товар
  • Параметрический вариантJSMSEMIIRFP460PBF (JSMSEMI)Арт. RU 117990
    90,74 ₽470 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-247ACАналогTO-247ACСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий55Аналог500Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий100Аналог20Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
