Datasheet IRFB38N20D
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)
IRFB38N20DPBF JSMSEMI полевой транзистор (MOSFET), N-канал, 220 В, 45 А, 60 мОм, 154 нКл, TO-220
IRFB38N20DPBF JSMSEMI полевой транзистор (MOSFET), N-канал, 220 В, 45 А, 60 мОм, 154 нКл, TO-220
- MPN
- IRFB38N20D
- Бренд
- JSMSEMI
- Артикул RU
- 123781
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 240 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
240 шт в наличии66,54 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

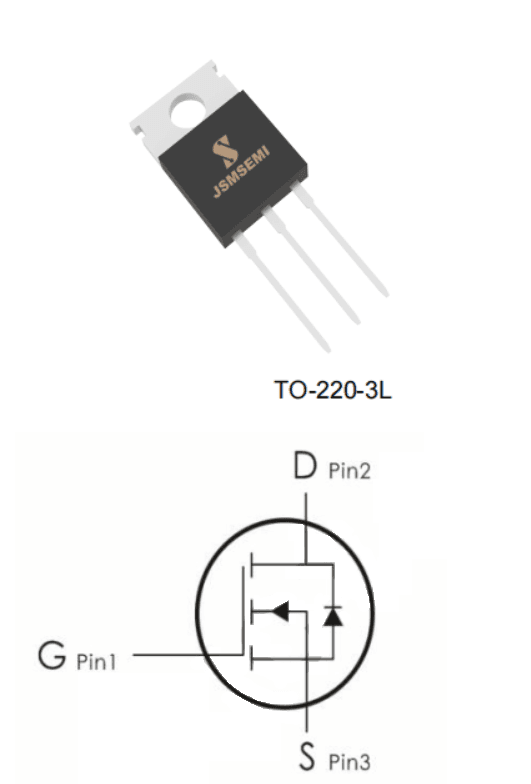

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 220
- Максимальный ток стока (при Ta=25C), А
- 45
- Минимальное сопротивление открытого канала, мОм
- 60
- Емкость, пФ
- 2800
- Заряд затвора, нКл
- 154
- Вес брутто
- 3.14
- Транспортная упаковка: размер/кол-во
- 60.5*32*17.5/1000
- Упаковка
- TUBE, 50 шт.
- Тип
- MOSFET
- Корпус
- TO-220
- Способ монтажа
- Through Hole
- Диапазон рабочих температур
- -55...+150 °С
Описание
IRFB38N20DPBF N-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 220 Вольт, максимальный ток стока 45 А. Сопротивление канала в открытом состоянии 60 мОм (при Vgs=10 В, Id =20 А), заряд затвора 154 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт14140 шт
202450 шт2100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRFB38N20DJSMSEMIАрт. RU 123781 66,54 ₽240 шт по каталогу |  44,24 ₽1 900 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 94,50 ₽925 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 25,62 ₽1 140 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 82,56 ₽1 206 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает |
| Способ монтажа | Through Hole | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает |
| Емкость, пФ | 2800 | 2800Совпадает | 2800Совпадает | 3850Отличается | 7850Отличается |
| Максимальное напряжение сток-исток, В | 220 | 150Отличается | 200Отличается | 80Отличается | 100Отличается |
- 44,24 ₽1 900 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Емкость, пФ
- Текущий2800Аналог2800Совпадает
- Максимальное напряжение сток-исток, В
- Текущий220Аналог150Отличается
- 94,50 ₽925 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Емкость, пФ
- Текущий2800Аналог2800Совпадает
- Максимальное напряжение сток-исток, В
- Текущий220Аналог200Отличается
- 25,62 ₽1 140 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Емкость, пФ
- Текущий2800Аналог3850Отличается
- Максимальное напряжение сток-исток, В
- Текущий220Аналог80Отличается
- 82,56 ₽1 206 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Емкость, пФ
- Текущий2800Аналог7850Отличается
- Максимальное напряжение сток-исток, В
- Текущий220Аналог100Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
