Datasheet IRF9Z24N
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)

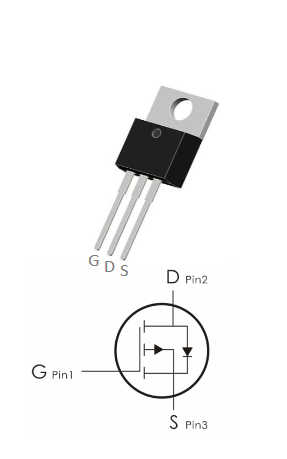

IRF9Z24N JSMSEMI полевой транзистор (MOSFET), P-канал, -60 В, -17 А, 86мОм, 22.6 нКл, TO-220
IRF9Z24N JSMSEMI полевой транзистор (MOSFET), P-канал, -60 В, -17 А, 86мОм, 22.6 нКл, TO-220
- MPN
- IRF9Z24N
- Бренд
- JSMSEMI
- Артикул RU
- 123318
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
1 600 шт в наличии34,93 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип проводимости
- P
- Максимальное напряжение сток-исток, В
- -60
- Максимальный ток стока (при Ta=25C), А
- -17
- Минимальное сопротивление открытого канала, мОм
- 86
- Емкость, пФ
- 1135
- Заряд затвора, нКл
- 22,6
- Вес брутто
- 3.06
- Упаковка
- TUBE, 50 шт.
- Тип
- MOSFET
- Корпус
- TO-220
- Способ монтажа
- Through Hole
- Диапазон рабочих температур
- -55...+150 °С
Описание
IRF9Z24N P-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток -60 Вольт, максимальный ток стока -17 А. Сопротивление канала в открытом состоянии 86 мОм (при Vgs=-10 В, Id =-8 А), заряд затвора 22.6 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт641 600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRF9Z24NJSMSEMIАрт. RU 123318 34,93 ₽1 600 шт по каталогу |  21,01 ₽740 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 30,29 ₽740 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 30,29 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  23,55 ₽3 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | P | PСовпадает | PСовпадает | PСовпадает | PСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает |
| Способ монтажа | Through Hole | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает |
| Максимальное напряжение сток-исток, В | -60 | -60Совпадает | -200Отличается | -200Отличается | -55Отличается |
| Максимальный ток стока (при Ta=25C), А | -17 | -20Отличается | -10Отличается | -15Отличается | -19Отличается |
- 21,01 ₽740 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий-17Аналог-20Отличается
- 30,29 ₽740 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-200Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий-17Аналог-10Отличается
- 30,29 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-200Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий-17Аналог-15Отличается
- 23,55 ₽3 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPАналогPСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий-60Аналог-55Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий-17Аналог-19Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
