PDF · Datasheet
Datasheet IRF7807Z
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)

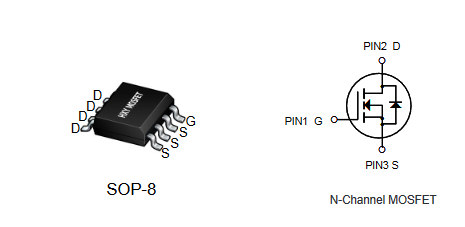

IRF7807ZTRPBF HXY полевой транзистор (MOSFET), N-канал, 30 В, 8.5 А, 18 мОм, 6 нКл, SOP-8
IRF7807ZTRPBF HXY полевой транзистор (MOSFET), N-канал, 30 В, 8.5 А, 18 мОм, 6 нКл, SOP-8
- MPN
- IRF7807Z
- Бренд
- HXY
- Артикул RU
- 123838
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
650 шт в наличии20,24 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 30
- Максимальный ток стока (при Ta=25C), А
- 8,5
- Минимальное сопротивление открытого канала, мОм
- 18
- Емкость, пФ
- 583
- Заряд затвора, нКл
- 6
- Вес брутто
- 0.74
- Транспортная упаковка: размер/кол-во
- 40*40*34/1000
- Тип
- MOSFET
- Корпус
- SOP-8
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -55...+150 °С
Описание
IRF7807ZTRPBF полевой транзистор (MOSFET) для поверхностного монтажа в корпусе SOP-8. Тип проводимости P. Напряжение сток-исток 30 Вольт, максимальный ток стока 8.5 А. Сопротивление канала в открытом состоянии 18 мОм (при Vgs=10 В, Id =7 А). Заряд затвора 6 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт26650 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRF7807ZHXYАрт. RU 123838 20,24 ₽650 шт по каталогу |  24,02 ₽2 900 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,30 ₽3 850 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 35,83 ₽440 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 20,24 ₽2 025 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | PОтличается |
| Корпус | SOP-8 | SOP-8Совпадает | SOIC-8Отличается | SOIC-8Отличается | SOP-8Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | -20Отличается |
| Максимальный ток стока (при Ta=25C), А | 8,5 | 8,5Совпадает | 15Отличается | 20Отличается | -20Отличается |
- 24,02 ₽2 900 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOP-8АналогSOP-8Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий8,5Аналог8,5Совпадает
- 12,30 ₽3 850 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOP-8АналогSOIC-8Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий8,5Аналог15Отличается
- 35,83 ₽440 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOP-8АналогSOIC-8Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий8,5Аналог20Отличается
- 20,24 ₽2 025 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогPОтличается
- Корпус
- ТекущийSOP-8АналогSOP-8Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог-20Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий8,5Аналог-20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
