IRF540ZPBF HXY полевой транзистор (MOSFET)
N-канал, 100 В, 70 А, 10.5 мОм, TO-220
- MPN
- IRF540Z
- Бренд
- HXY
- Артикул RU
- 124788
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток V(br)dss, В
- 100
- Максимальный ток стока Id (при Tc=25C), А
- 70
- Минимальное сопротивление открытого канала (Rds on), мОм
- 10,5
- Емкость, пФ
- 1368
- Заряд затвора, нКл
- 31,3
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток V(br)dss, В
- 100
- Максимальный ток стока Id (при Tc=25C), А
- 70
- Минимальное сопротивление открытого канала (Rds on), мОм
- 10,5
- Емкость, пФ
- 1368
Монтаж и корпус
- Корпус
- TO-220
- Тип монтажа
- сквозной (THT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 3.09
- Транспортная упаковка: размер/кол-во
- 54.5*20.2*20.2/1000
- Упаковка
- TUBE, 50 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 31,3
- Тип
- MOSFET
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 965 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 15 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание

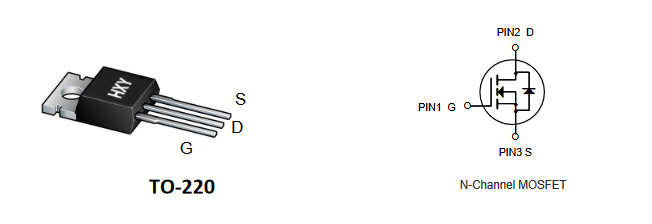

IRF540ZPBF N-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 100 Вольт, максимальный ток стока 70 А. Сопротивление канала в открытом состоянии 10.5 мОм (при Vgs=10 В, Id =20 А). Заряд затвора 31.3 нКл.
Партии и фасовки
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRF540ZHXYАрт. RU 124788 49,95 ₽965 шт по каталогу | ![]() 29,21 ₽850 шт по каталогу Совпадает 4 из 5 сравнимых параметров | ![]() 79,95 ₽1 630 шт по каталогу Совпадает 3 из 5 сравнимых параметров | ![]() 49,08 ₽800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | ![]() 51,00 ₽3 025 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает |
| Тип монтажа | сквозной (THT) | сквозной (THT)Совпадает | сквозной (THT)Совпадает | сквозной (THT)Совпадает | сквозной (THT)Совпадает |
| Максимальное напряжение сток-исток V(br)dss, В | 100 | 100Совпадает | 120Отличается | 55Отличается | 400Отличается |
| Максимальный ток стока Id (при Tc=25C), А | 70 | 33Отличается | 120Отличается | 169Отличается | 10Отличается |
29,21 ₽850 шт по каталогуСовпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока Id (при Tc=25C), А
- Текущий70Аналог33Отличается
79,95 ₽1 630 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий100Аналог120Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий70Аналог120Отличается
49,08 ₽800 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий100Аналог55Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий70Аналог169Отличается
51,00 ₽3 025 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий100Аналог400Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий70Аналог10Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
