PDF · Datasheet
Datasheet IRF530NS
Технические параметры, размеры и рекомендации производителя

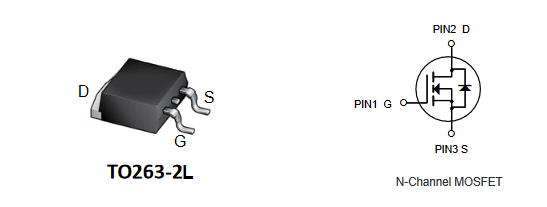

IRF530NS HXY полевой транзистор (MOSFET)
N-канал, 100 В, 33 А, 38 мОм, 53 нКл, TO-263 (D2PAK)
- MPN
- IRF530NS
- Бренд
- JSMSEMI
- Артикул RU
- 124394
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 100
- Максимальный ток стока (при Ta=25C), А
- 33
- Минимальное сопротивление открытого канала, мОм
- 38
- Емкость, пФ
- 1331
- Заряд затвора, нКл
- 53
1 460 шт в наличии31,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 100
- Максимальный ток стока (при Ta=25C), А
- 33
- Минимальное сопротивление открытого канала, мОм
- 38
- Емкость, пФ
- 1331
Монтаж и корпус
- Корпус
- TO-263 (D2PAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 2.04
- Транспортная упаковка: размер/кол-во
- 39*39*37/1600
- Упаковка
- REEL, 800 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 53
- Тип
- MOSFET
Документация и схема
Условия поставки
Обновлено 08.08.2026- Источник / остаток
- Каталог RU Electronics · 1 460 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 800 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
IRF530NS N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-263 (D2PAK). Напряжение сток-исток 100 Вольт, максимальный ток стока 33 А. Сопротивление канала в открытом состоянии 38 мОм (при Vgs=10 В, Id =15 А). Входная ёмкость 1331 пФ. Заряд затвора 53 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт26650 шт
2024800 шт1800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRF530NSJSMSEMIАрт. RU 124394 31,24 ₽1 460 шт по каталогу |  31,52 ₽100 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  16,98 ₽550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  32,24 ₽1 980 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  21,87 ₽1 150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-263 (D2PAK) | TO-263 (D2PAK)Совпадает | TO-220Отличается | TO-263 (D2PAK)Совпадает | TO-263 (D2PAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | Through HoleОтличается | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 100 | 100Совпадает | 100Совпадает | 55Отличается | 55Отличается |
| Максимальный ток стока (при Ta=25C), А | 33 | 33Совпадает | 33Совпадает | 110Отличается | 49Отличается |
- 31,52 ₽100 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-263 (D2PAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий33Аналог33Совпадает
- 16,98 ₽550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-220Отличается
- Способ монтажа
- Текущийповерхностный (SMT)АналогThrough HoleОтличается
- Максимальное напряжение сток-исток, В
- Текущий100Аналог100Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий33Аналог33Совпадает
- 32,24 ₽1 980 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-263 (D2PAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог55Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий33Аналог110Отличается
- 21,87 ₽1 150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-263 (D2PAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий100Аналог55Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий33Аналог49Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
