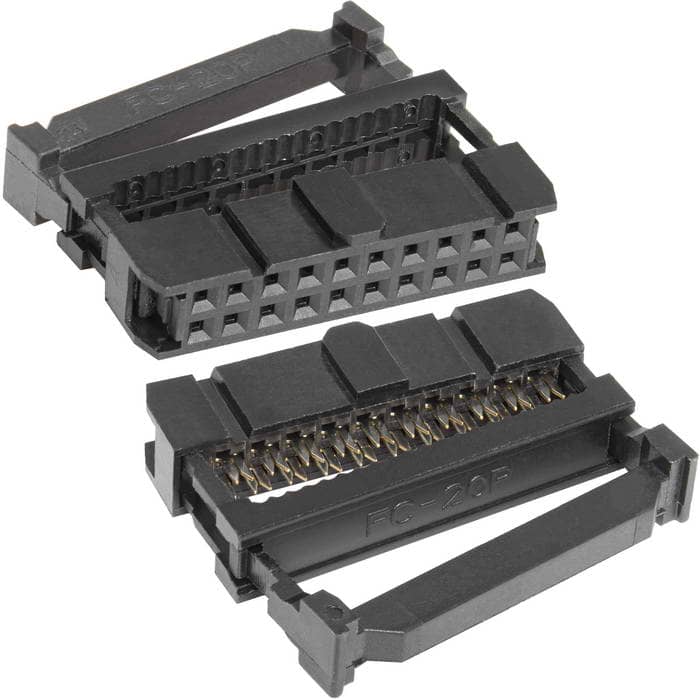

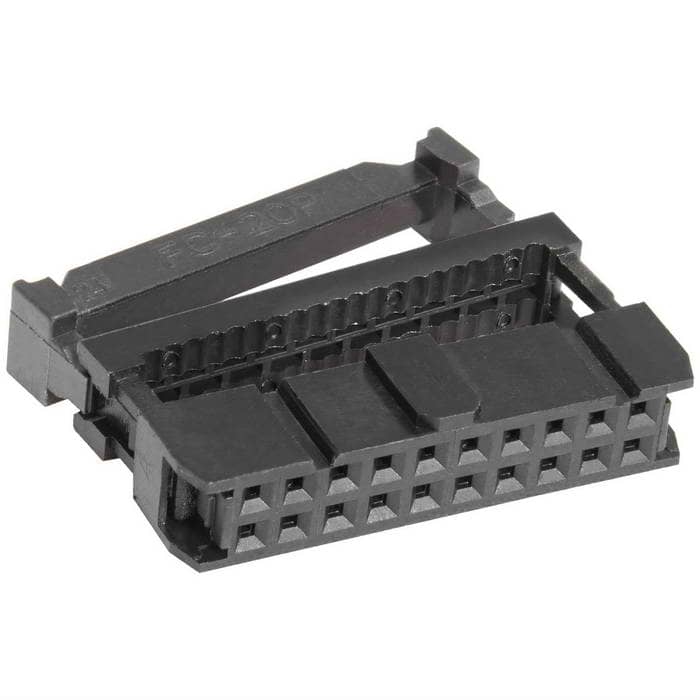

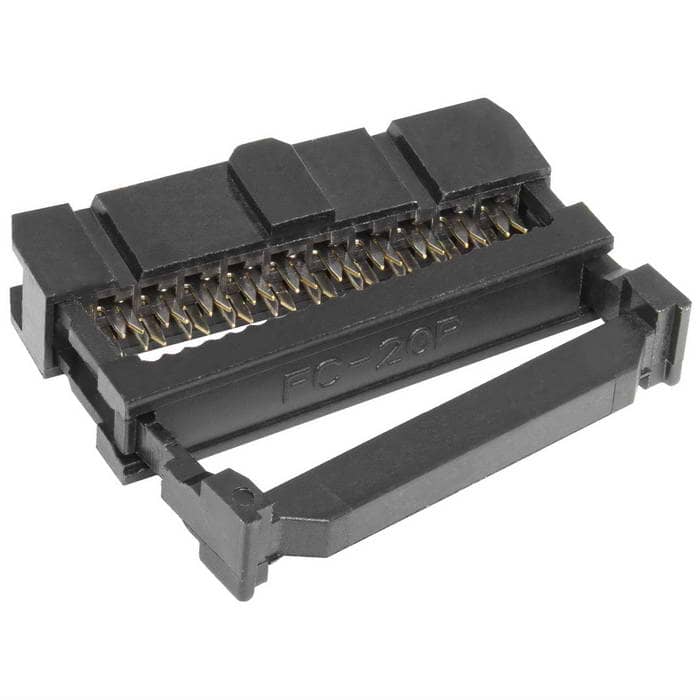

Разъём IDC-20F RUICHI
20 контактов
Товар подлежит обязательной маркировке- MPN
- IDC-20F
- Бренд
- Ruichi
- Артикул RU
- 55205
Основные параметры
- Материал контакта
- латунь или фосфористая бронза
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плоский кабель
1 шт в наличии6,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
Монтаж и корпус
- Материал контакта
- латунь или фосфористая бронза
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плоский кабель
- Количество контактов
- 20 (10 x 2)
- Материал корпуса
- GF-PBT (UL94V-0)
- Глубина, мм
- 7,0 корпус (врезная часть)
- Ширина, мм
- 30,0 (30,1)
- Высота, мм
- 6,9
Условия эксплуатации
- Диапазон рабочих температур, °C
- -45...+105
Упаковка и вес
- Вес брутто
- 3.59
- Транспортная упаковка: размер/кол-во
- 40*40*34/4104
Другие параметры
- Тип разъёма
- F - розетка с врезным контактом IDC

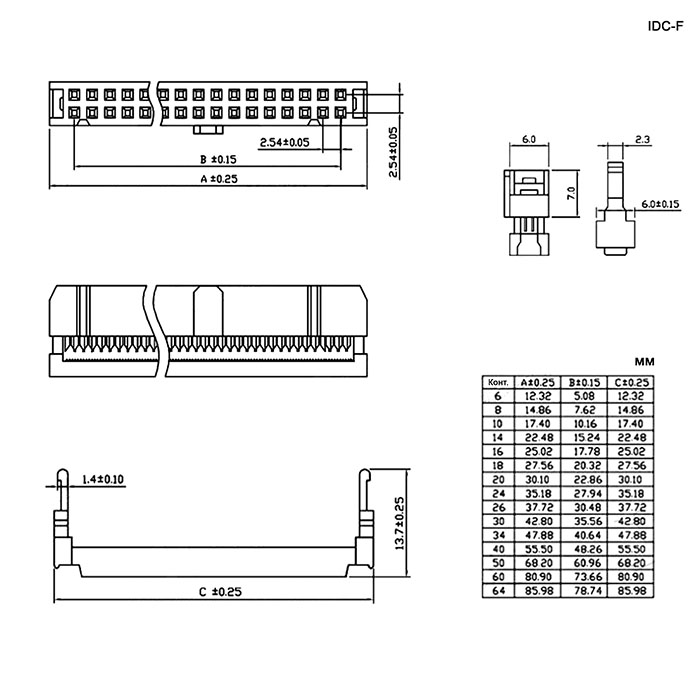

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 108 шт · только целая упаковка
- Фасовка
- 108 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIDC-20FRUICHIАрт. RU 55205 6,93 ₽1 шт по каталогу |  7,95 ₽18 396 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  5,73 ₽41 756 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  5,03 ₽15 120 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,93 ₽20 328 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | F - розетка с врезным контактом IDC | F - розетка с врезным контактом IDCСовпадает | F - розетка с врезным контактом IDCСовпадает | F - розетка с врезным контактом IDCСовпадает | F - розетка с врезным контактом IDCСовпадает |
| Материал корпуса | GF-PBT (UL94V-0) | GF-PBT UL94V-0Отличается | GF-PBT UL94V-0Отличается | GF-PBT UL94V-0Отличается | GF-PBT UL94V-0Отличается |
| Способ монтажа | монтаж на плоский кабель | монтаж на плоский кабельСовпадает | монтаж на плоский кабельСовпадает | монтаж на плоский кабельСовпадает | монтаж на плоский кабельСовпадает |
| Количество контактов | 20 (10 x 2) | 26 (13 x 2) с шагом 2,54Отличается | 16 (8 x 2) с шагом 2,54Отличается | 8 (4 x 2) с шагом 2,54Отличается | 6 (3 x 2) с шагом 2,54Отличается |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 7,95 ₽18 396 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийF - розетка с врезным контактом IDCАналогF - розетка с врезным контактом IDCСовпадает
- Материал корпуса
- ТекущийGF-PBT (UL94V-0)АналогGF-PBT UL94V-0Отличается
- Способ монтажа
- Текущиймонтаж на плоский кабельАналогмонтаж на плоский кабельСовпадает
- Количество контактов
- Текущий20 (10 x 2)Аналог26 (13 x 2) с шагом 2,54Отличается
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 5,73 ₽41 756 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийF - розетка с врезным контактом IDCАналогF - розетка с врезным контактом IDCСовпадает
- Материал корпуса
- ТекущийGF-PBT (UL94V-0)АналогGF-PBT UL94V-0Отличается
- Способ монтажа
- Текущиймонтаж на плоский кабельАналогмонтаж на плоский кабельСовпадает
- Количество контактов
- Текущий20 (10 x 2)Аналог16 (8 x 2) с шагом 2,54Отличается
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 5,03 ₽15 120 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийF - розетка с врезным контактом IDCАналогF - розетка с врезным контактом IDCСовпадает
- Материал корпуса
- ТекущийGF-PBT (UL94V-0)АналогGF-PBT UL94V-0Отличается
- Способ монтажа
- Текущиймонтаж на плоский кабельАналогмонтаж на плоский кабельСовпадает
- Количество контактов
- Текущий20 (10 x 2)Аналог8 (4 x 2) с шагом 2,54Отличается
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 4,93 ₽20 328 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийF - розетка с врезным контактом IDCАналогF - розетка с врезным контактом IDCСовпадает
- Материал корпуса
- ТекущийGF-PBT (UL94V-0)АналогGF-PBT UL94V-0Отличается
- Способ монтажа
- Текущиймонтаж на плоский кабельАналогмонтаж на плоский кабельСовпадает
- Количество контактов
- Текущий20 (10 x 2)Аналог6 (3 x 2) с шагом 2,54Отличается
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
