PDF · Datasheet
Datasheet IDC-14F защелка верх
Технические параметры, размеры и рекомендации производителя

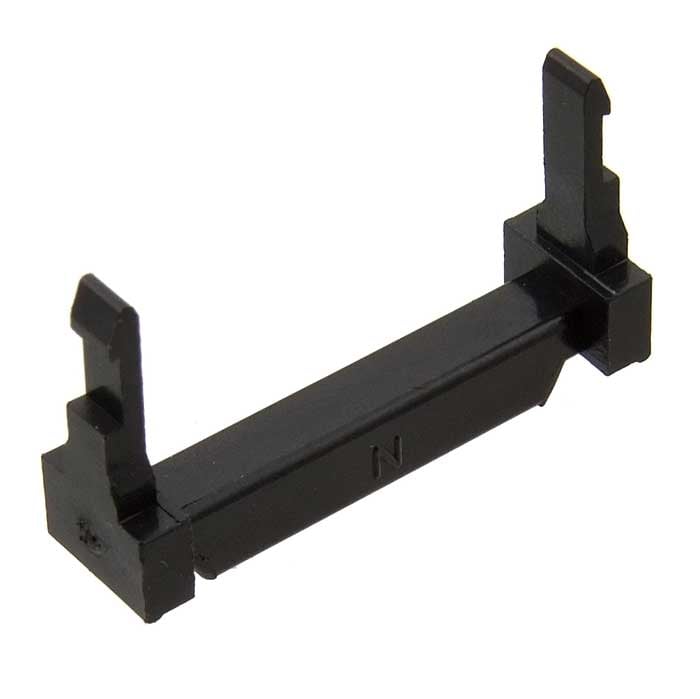

Разъём IDC-14F RUICHI
защелка верх, 14 контактов
- MPN
- IDC-14F защелка верх
- Бренд
- Ruichi
- Артикул RU
- 110038
Основные параметры
- Комплектность
- составная часть врезного разъема IDC-14F с шагом 2,54 мм
- Диапазон рабочих температур, °C
- -20...+105
- Тип разъёма
- IDC-14F защелка верхняя
- Материал корпуса
- PBT (UL 94 V-0)
- Глубина, мм
- 6
- Ширина, мм
- 22,28
5 184 шт в наличии0,85 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Материал корпуса
- PBT (UL 94 V-0)
- Глубина, мм
- 6
- Ширина, мм
- 22,28
- Высота, мм
- 10,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+105
Упаковка и вес
- Вес брутто
- 0.55
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/15000
Другие параметры
- Комплектность
- составная часть врезного разъема IDC-14F с шагом 2,54 мм
- Тип разъёма
- IDC-14F защелка верхняя
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 5 184 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 288 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026288 шт185 184 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIDC-14F защелка верхRUICHIАрт. RU 110038 0,85 ₽5 184 шт по каталогу |  0,81 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,48 ₽3 296 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  9,26 ₽8 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 0,71 ₽500 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Тип разъёма | IDC-14F защелка верхняя | IDC-40F защелка средняяОтличается | IDC-10F защелка верхняяОтличается | IDC-24FОтличается | —Нет данных |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | —Нет данных |
| Диапазон рабочих температур, °C | -20...+105 | -20...+105Совпадает | -20...+105Совпадает | -20...+105Совпадает | —Нет данных |
| Ширина, мм | 22,28 | 55,5Отличается | 17,20Отличается | 34,99Отличается | —Нет данных |
| Высота, мм | 10,5 | 10,5Совпадает | 13,55Отличается | 13,55Отличается | —Нет данных |
- 0,81 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийIDC-14F защелка верхняяАналогIDC-40F защелка средняяОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20...+105Аналог-20...+105Совпадает
- Ширина, мм
- Текущий22,28Аналог55,5Отличается
- Высота, мм
- Текущий10,5Аналог10,5Совпадает
- 0,48 ₽3 296 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийIDC-14F защелка верхняяАналогIDC-10F защелка верхняяОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20...+105Аналог-20...+105Совпадает
- Ширина, мм
- Текущий22,28Аналог17,20Отличается
- Высота, мм
- Текущий10,5Аналог13,55Отличается
- 9,26 ₽8 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийIDC-14F защелка верхняяАналогIDC-24FОтличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20...+105Аналог-20...+105Совпадает
- Ширина, мм
- Текущий22,28Аналог34,99Отличается
- Высота, мм
- Текущий10,5Аналог13,55Отличается
- 0,71 ₽500 шт по каталогу
Недостаточно данных для оценки совместимости
- Тип разъёма
- ТекущийIDC-14F защелка верхняяАналог—Нет данных
- Материал корпуса
- ТекущийPBT (UL 94 V-0)Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+105Аналог—Нет данных
- Ширина, мм
- Текущий22,28Аналог—Нет данных
- Высота, мм
- Текущий10,5Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
