Электромагнитный излучатель RUICHI HCM1201A

MPN
HCM1201A
Бренд
Ruichi
Артикул RU
70283

Основные параметры

Номинальный ток, мА
80
Номинальное напряжение, В
1,5
Тип излучателя
электромагнитный
Рабочая частота, кГц
2,4
Генератор
без генератора
Уровень звукового давления (SPL), дБ
85
Все характеристики
Документация
Под заказ18,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Рабочая частота, кГц
2,4
Диапазон рабочего напряжения, В
2...4
Номинальный ток, мА
80
Сопротивление катушки, Ом
16
Номинальное напряжение, В
1,5

Монтаж и корпус

Диаметр корпуса, мм
12
Расстояние между выводами, мм
6,5
Способ монтажа
сквозной (THT)
Тип монтажа
сквозной (THT)
Высота, мм
9

Условия эксплуатации

Диапазон рабочих температур, °C
-20...+70 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
50*42*27/1500
Вес брутто
2.70

Другие параметры

Тип излучателя
электромагнитный
Генератор
без генератора
Уровень звукового давления (SPL), дБ
85
Вес, г
2
Описание
HCM1201A electromagnetic buzzer 2.4 kHz; 85 dB SPL; 1.5 V; 12x9 mm; with generator
Уровень звукового давления, дБ
85

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet HCM1201A

Технические параметры, размеры и рекомендации производителя

Скачать

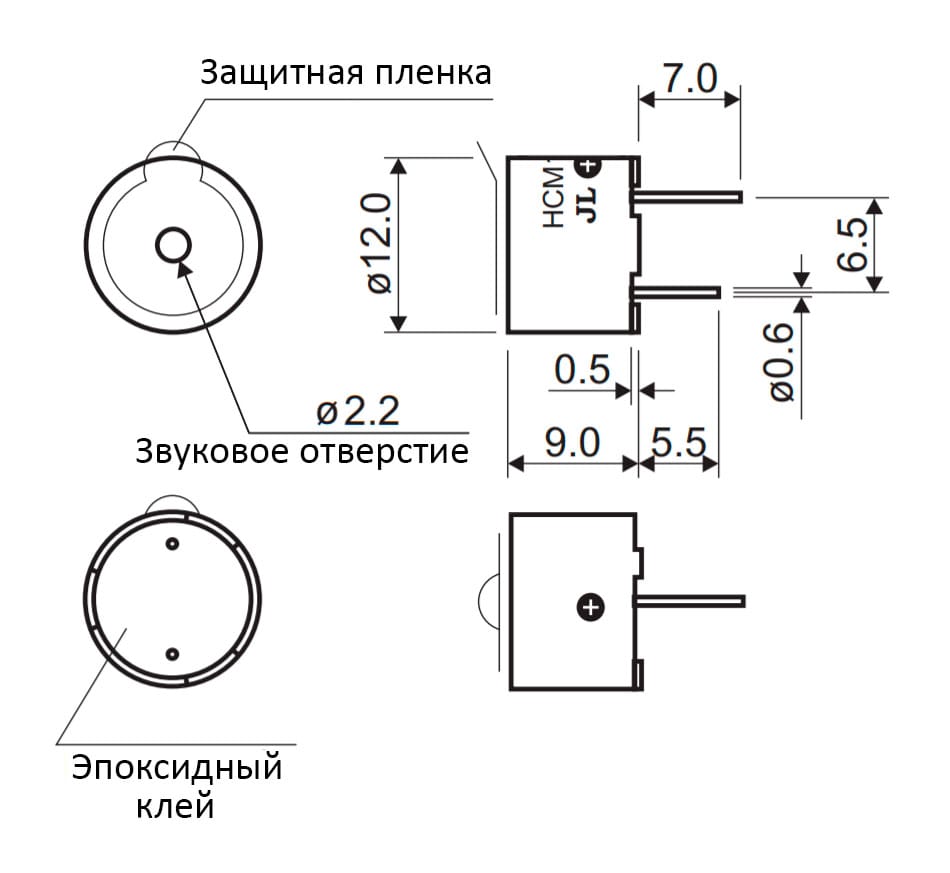

Миниатюра: Схема HCM1201A 1
IMAGE · Схема

Схема HCM1201A 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема HCM1201A 2
IMAGE · Схема

Схема HCM1201A 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 24.09.2026
Источник / остаток
Каталог RU Electronics · 1 500 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Электромагнитный излучатель RUICHI HCM1201A – это устройство, предназначенное для формирования и выдачи определённых звуковых сигналов. Электромагнитные излучатели звука применяются в средствах связи, компьютерной, автомобильной и бытовой электронике, а также кассовых аппаратах. Они имеют герметичный корпус, штыревые выводы или разъём для поверхностного и выводного монтажа. Электромагнитные изделия являются очень надёжными, благодаря чему издают чистые ясные звуковые сигналы.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарHCM1201ARUICHIАрт. RU 70283
18,00 ₽Под заказ
Параметрический вариантRUICHIHCM1201XАрт. RU 70286
21,44 ₽200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIHCM1206XАрт. RU 70288
16,87 ₽42 050 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIHCM1205XАрт. RU 96367
16,04 ₽8 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIHCM1206AАрт. RU 70284
19,89 ₽19 245 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Диаметр корпуса, мм1212Совпадает12Совпадает12Совпадает12Совпадает
Диапазон рабочего напряжения, В2...41,3...2Отличается4...7Отличается3...7Отличается4...8Отличается
Номинальный ток, мА8020Отличается30Отличается30Отличается40Отличается
  • Параметрический вариантRUICHIHCM1201XАрт. RU 70286
    21,44 ₽200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Диаметр корпуса, мм
    Текущий12Аналог12Совпадает
    Диапазон рабочего напряжения, В
    Текущий2...4Аналог1,3...2Отличается
    Номинальный ток, мА
    Текущий80Аналог20Отличается
    Открыть товар
  • Параметрический вариантRUICHIHCM1206XАрт. RU 70288
    16,87 ₽42 050 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Диаметр корпуса, мм
    Текущий12Аналог12Совпадает
    Диапазон рабочего напряжения, В
    Текущий2...4Аналог4...7Отличается
    Номинальный ток, мА
    Текущий80Аналог30Отличается
    Открыть товар
  • Параметрический вариантRUICHIHCM1205XАрт. RU 96367
    16,04 ₽8 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Диаметр корпуса, мм
    Текущий12Аналог12Совпадает
    Диапазон рабочего напряжения, В
    Текущий2...4Аналог3...7Отличается
    Номинальный ток, мА
    Текущий80Аналог30Отличается
    Открыть товар
  • Параметрический вариантRUICHIHCM1206AАрт. RU 70284
    19,89 ₽19 245 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Диаметр корпуса, мм
    Текущий12Аналог12Совпадает
    Диапазон рабочего напряжения, В
    Текущий2...4Аналог4...8Отличается
    Номинальный ток, мА
    Текущий80Аналог40Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
