Datasheet HC49S-5.000MHZ-20PF
Технические параметры, размеры и рекомендации производителя
Кварцевые

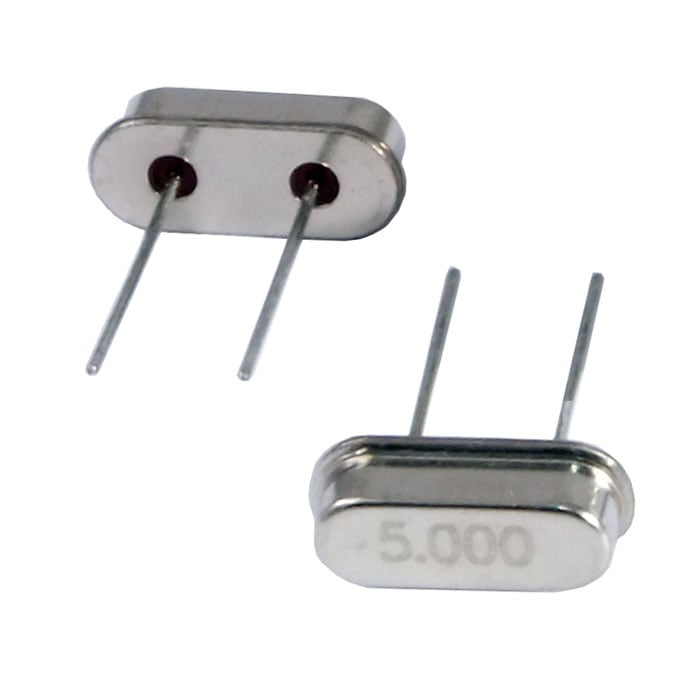

HC49S-5.000MHZ-20PF
- MPN
- HC49S-5.000MHZ-20PF
- Бренд
- CALTRON
- Артикул RU
- 110347
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
200 шт в наличии5,50 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

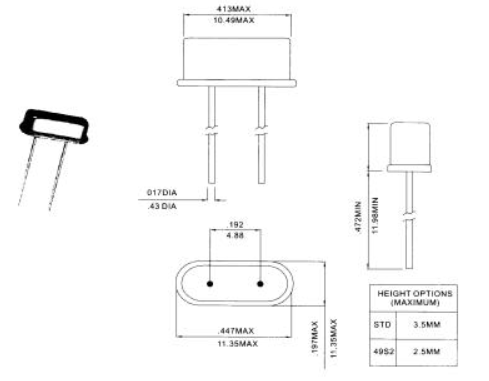

Документация и схема
Характеристики
- Отклонение
- температурная характеристика ± 30 ppm (-20...+70 °С)
- Долговременная нестабильность частоты (старение)
- макс. ± 3 ppm/ год
- Уровень управления
- (возбуждения) - не более 50 мкВт
- Сопротивление, Ом
- ESR max - 50
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=100 В)
- Частота, МГц
- номинальная - 5,000
- Стабильность частоты, ррм
- ± 20 (при T=25 °С)
- Емкость, пФ
- нагрузочная - 20
- Тип
- Резонатор кварцевый серии HC49
- Корпус
- микроминиатюрный - типоразмер S
- Диапазон рабочих температур, °C
- -20...+70 °С
- Глубина, мм
- макс. -11,5
- Ширина, мм
- макс. - 4,65
- Высота, мм
- 3,5 (корпус)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022200 шт1200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHC49S-5.000MHZ-20PFCALTRONАрт. RU 110347 5,50 ₽200 шт по каталогу |  4,56 ₽10 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,42 ₽9 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,12 ₽8 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,94 ₽2 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | микроминиатюрный - типоразмер S | микроминиатюрный - типоразмер SСовпадает | микроминиатюрный - типоразмер SСовпадает | микроминиатюрный - типоразмер SСовпадает | микроминиатюрный - типоразмер SСовпадает |
| Долговременная нестабильность частоты (старение) | макс. ± 3 ppm/ год | макс. ± 3 ppm/ годСовпадает | макс. ± 3 ppm/ годСовпадает | макс. ± 3 ppm/ годСовпадает | макс. ± 3 ppm/ годСовпадает |
| Емкость, пФ | нагрузочная - 20 | нагрузочная - 20Совпадает | 20Отличается | 16Отличается | 16Отличается |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=100 В) | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает |
| Стабильность частоты, ррм | ± 20 (при T=25 °С) | ± 20 (при T=25 °С)Совпадает | ± 20 (при T=25 °С)Совпадает | ± 20 (при T=25 °С)Совпадает | ± 20 (при T=25 °С)Совпадает |
- 4,56 ₽10 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- Текущиймикроминиатюрный - типоразмер SАналогмикроминиатюрный - типоразмер SСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 3 ppm/ годАналогмакс. ± 3 ppm/ годСовпадает
- Емкость, пФ
- Текущийнагрузочная - 20Аналогнагрузочная - 20Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- Стабильность частоты, ррм
- Текущий± 20 (при T=25 °С)Аналог± 20 (при T=25 °С)Совпадает
- 5,42 ₽9 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущиймикроминиатюрный - типоразмер SАналогмикроминиатюрный - типоразмер SСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 3 ppm/ годАналогмакс. ± 3 ppm/ годСовпадает
- Емкость, пФ
- Текущийнагрузочная - 20Аналог20Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- Стабильность частоты, ррм
- Текущий± 20 (при T=25 °С)Аналог± 20 (при T=25 °С)Совпадает
- 5,12 ₽8 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущиймикроминиатюрный - типоразмер SАналогмикроминиатюрный - типоразмер SСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 3 ppm/ годАналогмакс. ± 3 ppm/ годСовпадает
- Емкость, пФ
- Текущийнагрузочная - 20Аналог16Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- Стабильность частоты, ррм
- Текущий± 20 (при T=25 °С)Аналог± 20 (при T=25 °С)Совпадает
- 5,94 ₽2 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущиймикроминиатюрный - типоразмер SАналогмикроминиатюрный - типоразмер SСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 3 ppm/ годАналогмакс. ± 3 ppm/ годСовпадает
- Емкость, пФ
- Текущийнагрузочная - 20Аналог16Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- Стабильность частоты, ррм
- Текущий± 20 (при T=25 °С)Аналог± 20 (при T=25 °С)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
