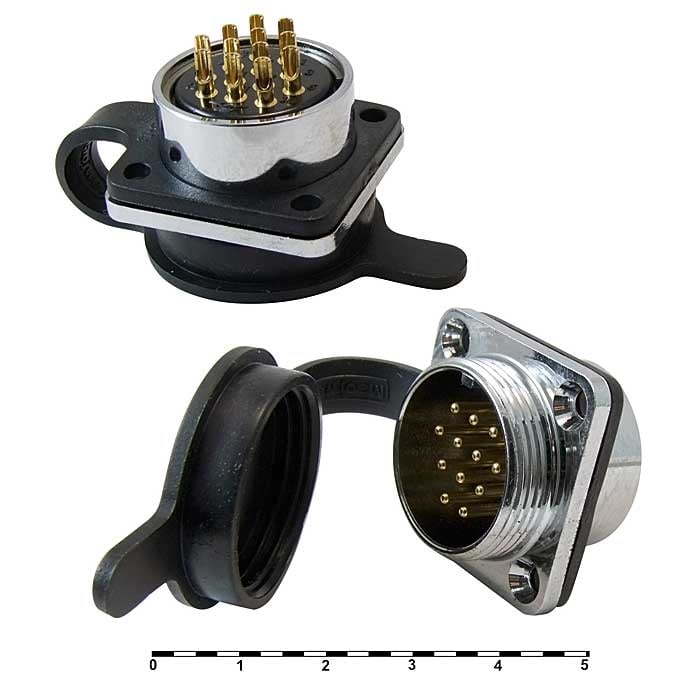

Разъём цилиндрический малогабаритный RUICHI GX25M-12H

12 контактов

Товар подлежит обязательной маркировке
MPN
GX25M-12H
Бренд
Ruichi
Артикул RU
107025

Основные параметры

Номинальный ток, А
3
Номинальное напряжение, В
125
Степень защиты
IP55
Исполнение разъема
блочный
Резьба
М25x1,25
Диаметр установочного отверстия, мм
25
Все характеристики
Документация
140 шт в наличии425,72 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000
Номинальное напряжение, В
125
Номинальный ток, А
3

Монтаж и корпус

Диаметр установочного отверстия, мм
25
Количество контактов
12
Глубина, мм
21
Ширина, мм
31
Высота, мм
31

Условия эксплуатации

Степень защиты
IP55
Диапазон рабочих температур, °C
-50 ...+70

Упаковка и вес

Вес брутто
41.90
Транспортная упаковка: размер/кол-во
48*32*27/500

Другие параметры

Исполнение разъема
блочный
Резьба
М25x1,25
Тип
Разъем малогабаритный цилиндрический блочный (вилка) фланцевый (квадрат) с крышкой серии GX25M
Тип разъёма
вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GX25M-12H

Технические параметры, размеры и рекомендации производителя

Скачать

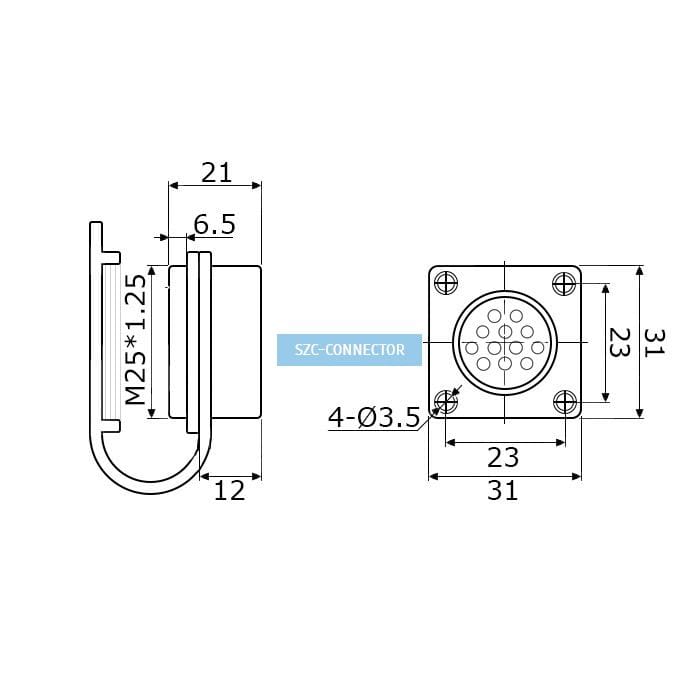

Миниатюра: Схема GX25M-12H
IMAGE · Схема

Схема GX25M-12H

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 140 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт14140 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGX25M-12HRUICHIАрт. RU 107025
425,72 ₽140 шт по каталогу
Параметрический вариантRUICHIGX25M-12AАрт. RU 107024
425,72 ₽140 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX12M-4BАрт. RU 107044
36,86 ₽21 522 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIGX12M-3BАрт. RU 107041
35,18 ₽2 525 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-2BАрт. RU 107031
32,57 ₽15 950 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип разъёмавилкарозеткаОтличаетсявилкаСовпадаетвилкаСовпадаетвилкаСовпадает
Количество контактов1212Совпадает4Отличается3Отличается2Отличается
Номинальное напряжение, В125125Совпадает125Совпадает125Совпадает125Совпадает
Номинальный ток, А33Совпадает5Отличается5Отличается7Отличается
Сопротивление изоляции, МОм, не менее50005000Совпадает5000Совпадает5000Совпадает5000Совпадает
  • Параметрический вариантRUICHIGX25M-12AАрт. RU 107024
    425,72 ₽140 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогрозеткаОтличается
    Количество контактов
    Текущий12Аналог12Совпадает
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий3Аналог3Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX12M-4BАрт. RU 107044
    36,86 ₽21 522 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий12Аналог4Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий3Аналог5Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX12M-3BАрт. RU 107041
    35,18 ₽2 525 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий12Аналог3Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий3Аналог5Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX16M-2BАрт. RU 107031
    32,57 ₽15 950 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий12Аналог2Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий3Аналог7Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
