Datasheet GX16M-7B
Технические параметры, размеры и рекомендации производителя
Цилиндрические разъемы
Товар подлежит обязательной маркировке

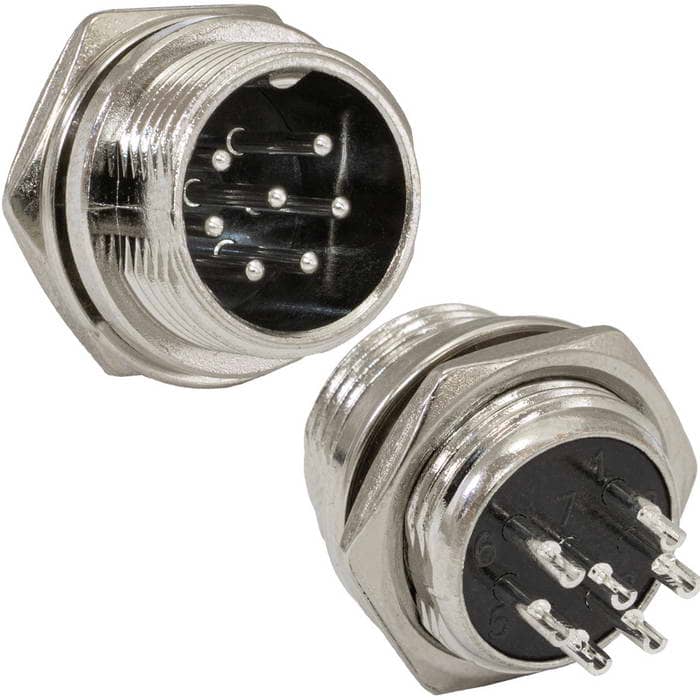

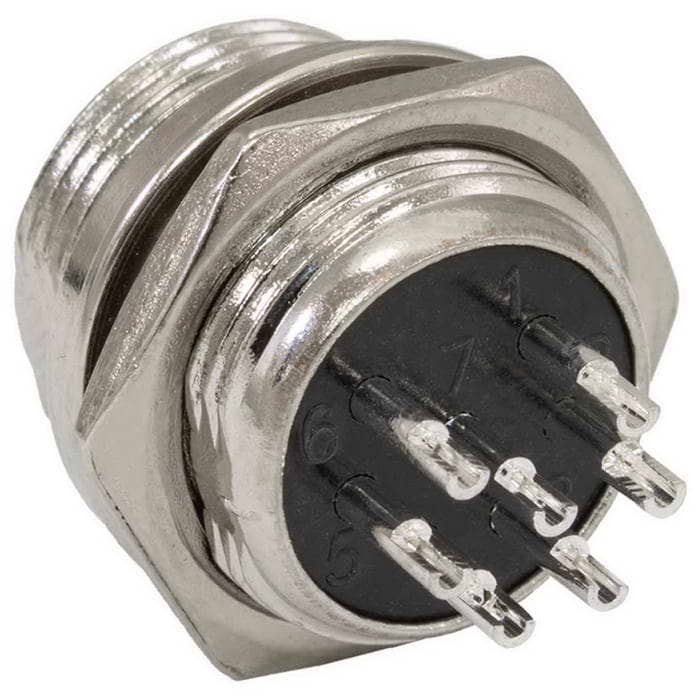

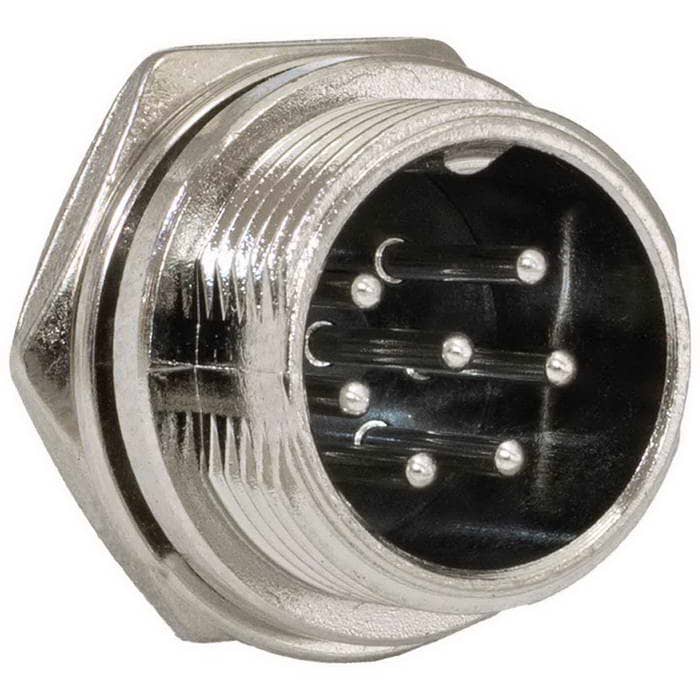

Разъём цилиндрический малогабаритный RUICHI GX16M-7B, 7 контактов
Разъём цилиндрический малогабаритный RUICHI GX16M-7B, 7 контактов
Товар подлежит обязательной маркировке- MPN
- GX16M-7B
- Бренд
- Ruichi
- Артикул RU
- 121865
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · 975 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ50,39 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

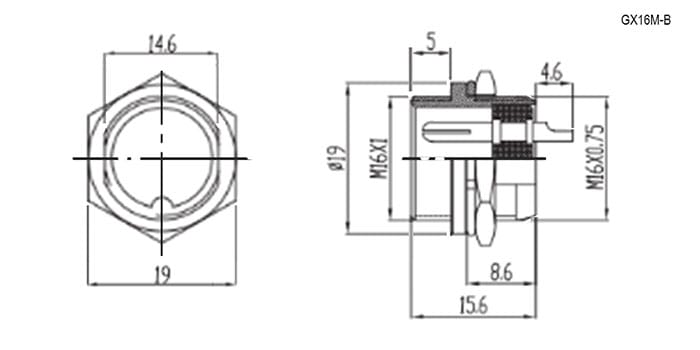

Документация и схема
Характеристики
- Вес брутто
- 10.41
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1000
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- М16x1; М16x0,75
- Диаметр, мм
- 19
- Диаметр установочного отверстия, мм
- 16
- Тип
- Разъем малогабаритный блочный кабельный (вилка) серии GX16M
- Диапазон рабочих температур, °C
- -50...+70
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 7
- Тип разъёма
- вилка
- Количество контактов
- 7
- Глубина, мм
- 15,6
Описание
Разъём цилиндрический малогабаритный RUICHI GX16M-7B, 7 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16M-7BRUICHIАрт. RU 121865 50,39 ₽Под заказ |  68,47 ₽270 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  50,81 ₽250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  51,53 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  47,30 ₽950 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 7 | 7Совпадает | 8Отличается | 9Отличается | 6Отличается |
| Номинальное напряжение, В | 125 | 125Совпадает | 125Совпадает | 125Совпадает | 125Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 7Совпадает |
| Резьба | М16x1; М16x0,75 | M16x1,0Отличается | М16x1; М16x0,75Совпадает | М16x1; М16x0,75Совпадает | М16x1; М16x0,75Совпадает |
- 68,47 ₽270 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог7Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийМ16x1; М16x0,75АналогM16x1,0Отличается
- 50,81 ₽250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог8Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийМ16x1; М16x0,75АналогМ16x1; М16x0,75Совпадает
- 51,53 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог9Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийМ16x1; М16x0,75АналогМ16x1; М16x0,75Совпадает
- 47,30 ₽950 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог6Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийМ16x1; М16x0,75АналогМ16x1; М16x0,75Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
