Datasheet GX16M-5F
Технические параметры, размеры и рекомендации производителя
Разъём цилиндрический малогабаритный RUICHI GX16M-5F
5 контактов
Товар подлежит обязательной маркировке- MPN
- GX16M-5F
- Бренд
- Ruichi
- Артикул RU
- 121888
Основные параметры
- Номинальный ток, А
- 7
- Номинальное напряжение, В
- 125
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- M16x1,0
- Диаметр установочного отверстия, мм
- 16
50 шт в наличии56,16 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 7
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 16
- Количество контактов
- 5
- Глубина, мм
- 15,6
- Ширина, мм
- 20
- Высота, мм
- 20
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 10.84
- Транспортная упаковка: размер/кол-во
- 52.5*25.5*35/500
Другие параметры
- Исполнение разъема
- блочный
- Резьба
- M16x1,0
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) фланцевый (квадрат) серии GX16M
- Тип разъёма
- вилка

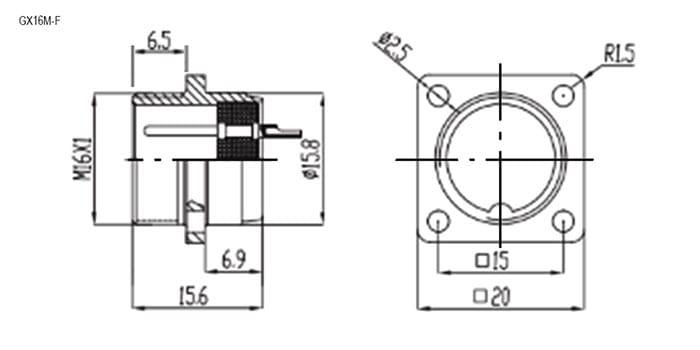

Документация и схема
Условия поставки
Обновлено 22.08.2026- Источник / остаток
- Каталог RU Electronics · 50 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Разъём цилиндрический малогабаритный RUICHI GX16M-5F, 5 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16M-5FRUICHIАрт. RU 121888 56,16 ₽50 шт по каталогу |  56,14 ₽630 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  60,54 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  50,00 ₽450 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  55,24 ₽1 950 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 5 | 6Отличается | 4Отличается | 6Отличается | 10Отличается |
| Номинальное напряжение, В | 125 | 125Совпадает | 125Совпадает | 125Совпадает | 125Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 7Совпадает |
| Резьба | M16x1,0 | M16x1,0Совпадает | M16x1,0Совпадает | M16x1,0Совпадает | М16x1; М16x0,75Отличается |
- 56,14 ₽630 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог6Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 60,54 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог4Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 50,00 ₽450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог6Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 55,24 ₽1 950 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог10Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогМ16x1; М16x0,75Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
