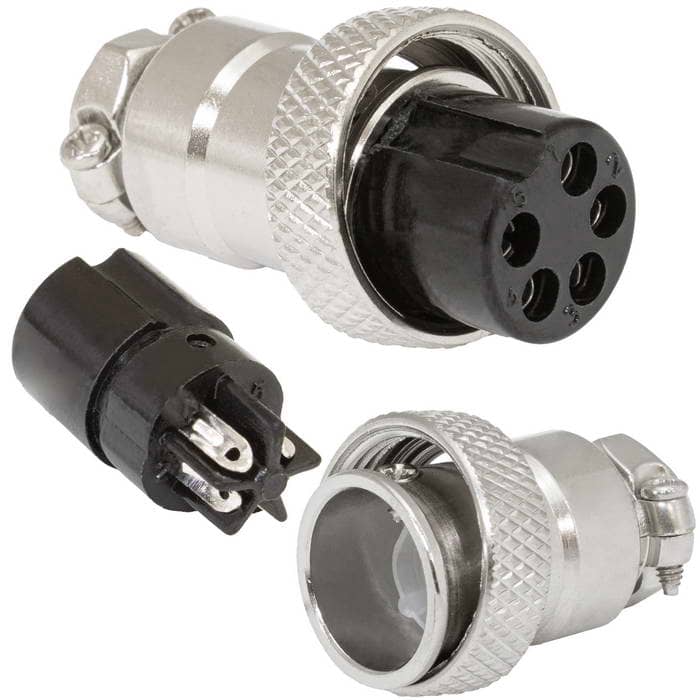

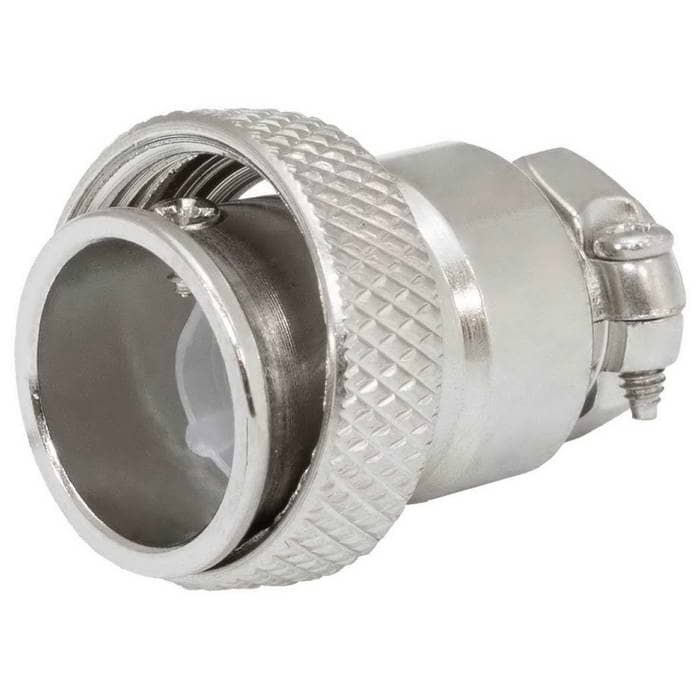

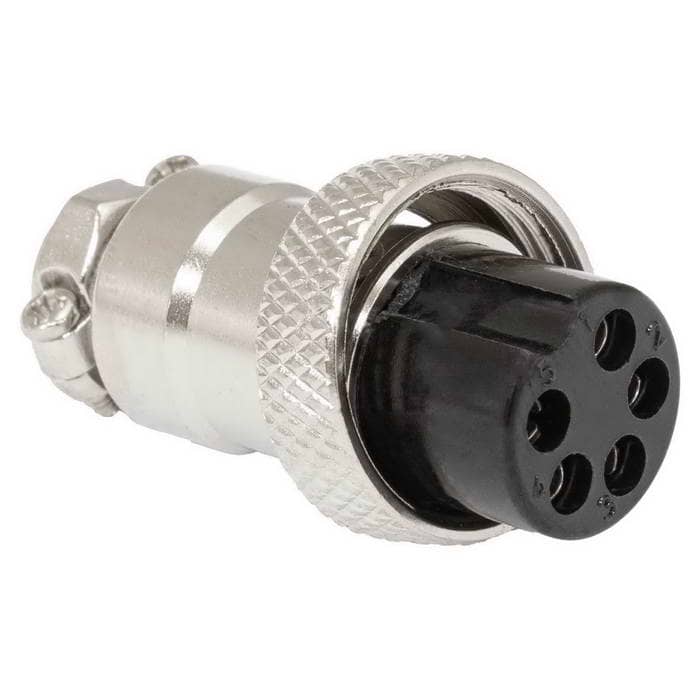

Разъём цилиндрический малогабаритный RUICHI GX16M-5A

5 контактов

Товар подлежит обязательной маркировке
MPN
GX16M-5A
Бренд
Ruichi
Артикул RU
121890

Основные параметры

Номинальный ток, А
7
Номинальное напряжение, В
125
Степень защиты
IP55
Исполнение разъема
кабельный
Резьба
M16x1,0
Диаметр, мм
18,5
Все характеристики
Документация
300 шт в наличии51,53 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Номинальное напряжение, В
125
Номинальный ток, А
7

Монтаж и корпус

Диаметр, мм
18,5
Количество контактов
5
Глубина, мм
37,3

Условия эксплуатации

Степень защиты
IP55
Диапазон рабочих температур, °C
-50...+70

Упаковка и вес

Вес брутто
11.18
Транспортная упаковка: размер/кол-во
28.5*21*19/500

Другие параметры

Исполнение разъема
кабельный
Резьба
M16x1,0
Тип
Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16M
Тип разъёма
розетка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GX16M-5A

Технические параметры, размеры и рекомендации производителя

Скачать

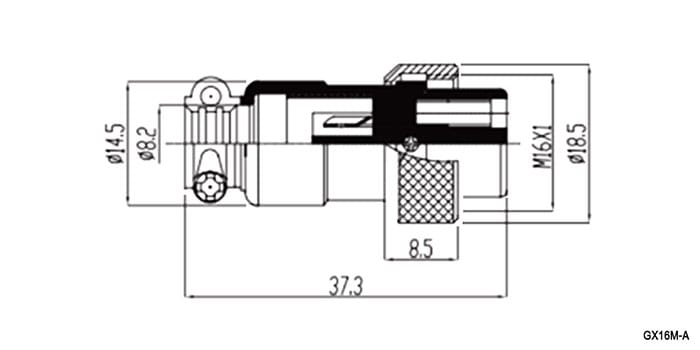

Миниатюра: Схема GX16M-5A
IMAGE · Схема

Схема GX16M-5A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

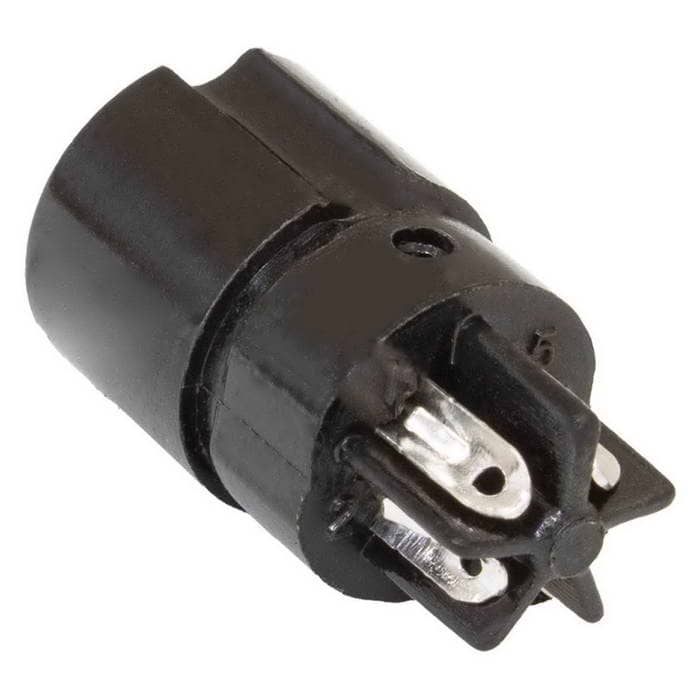

Разъём цилиндрический малогабаритный RUICHI GX16M-5A, 5 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт12300 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGX16M-5ARUICHIАрт. RU 121890
51,53 ₽300 шт по каталогу
Параметрический вариантRUICHIGX16M-6AАрт. RU 121886
49,93 ₽1 400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-10AАрт. RU 130344
54,99 ₽75 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-4AАрт. RU 107016
37,94 ₽17 350 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-3AАрт. RU 107029
35,33 ₽3 025 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип разъёмарозеткарозеткаСовпадаетрозеткаСовпадаетрозеткаСовпадаетрозеткаСовпадает
Количество контактов56Отличается10Отличается4Отличается3Отличается
Номинальное напряжение, В125125Совпадает125Совпадает125Совпадает125Совпадает
Номинальный ток, А77Совпадает7Совпадает7Совпадает7Совпадает
РезьбаM16x1,0M16x1,0СовпадаетM16x1,0СовпадаетM16x1,0СовпадаетM16x1,0Совпадает
