Datasheet GX16M-3B 1
Технические параметры, размеры и рекомендации производителя

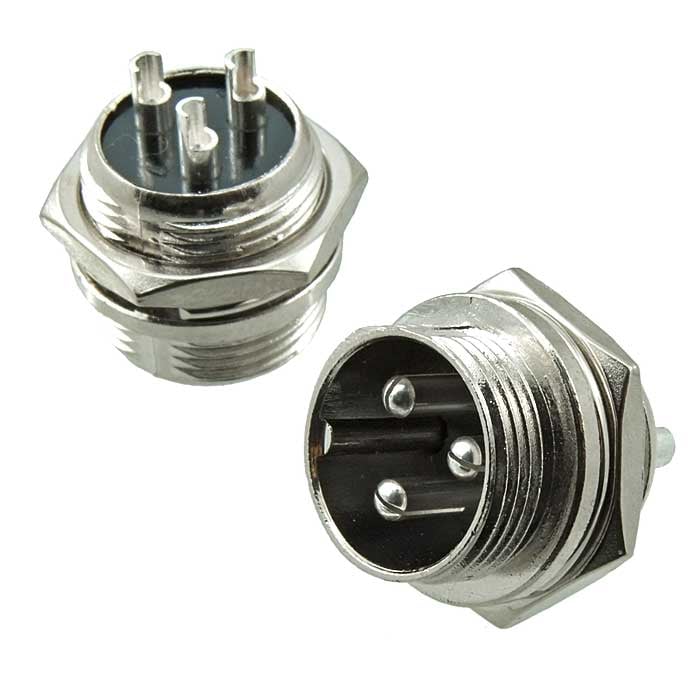

Разъём цилиндрический малогабаритный RUICHI GX16M-3B
3 контакта
Товар подлежит обязательной маркировке- MPN
- GX16M-3B
- Бренд
- Ruichi
- Артикул RU
- 107014
Основные параметры
- Номинальный ток, А
- 7
- Номинальное напряжение, В
- 125
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- М16x1; М16x0,75
- Диаметр, мм
- 19
11 875 шт в наличии32,56 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 7
Монтаж и корпус
- Диаметр, мм
- 19
- Диаметр установочного отверстия, мм
- 16
- Количество контактов
- 3
- Глубина, мм
- 15,6
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 10.17
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1500
Другие параметры
- Исполнение разъема
- блочный
- Резьба
- М16x1; М16x0,75
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) серии GX16M
- Тип разъёма
- вилка

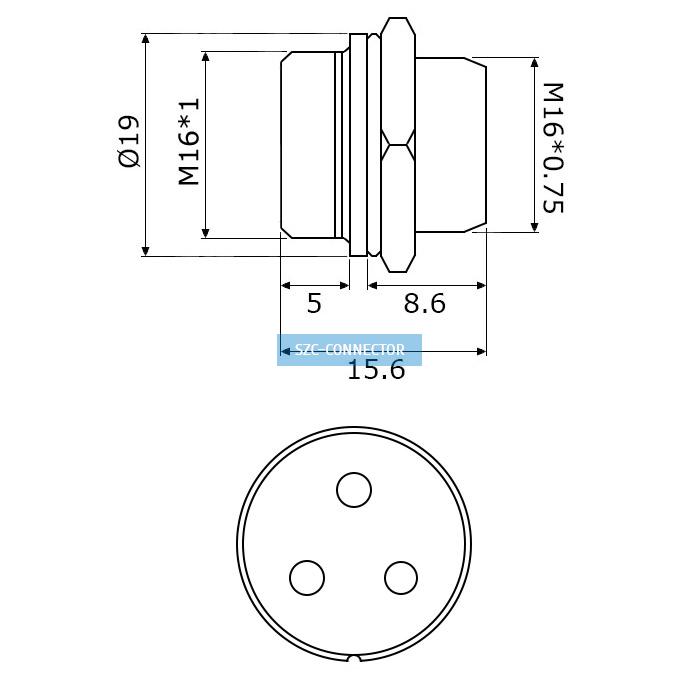

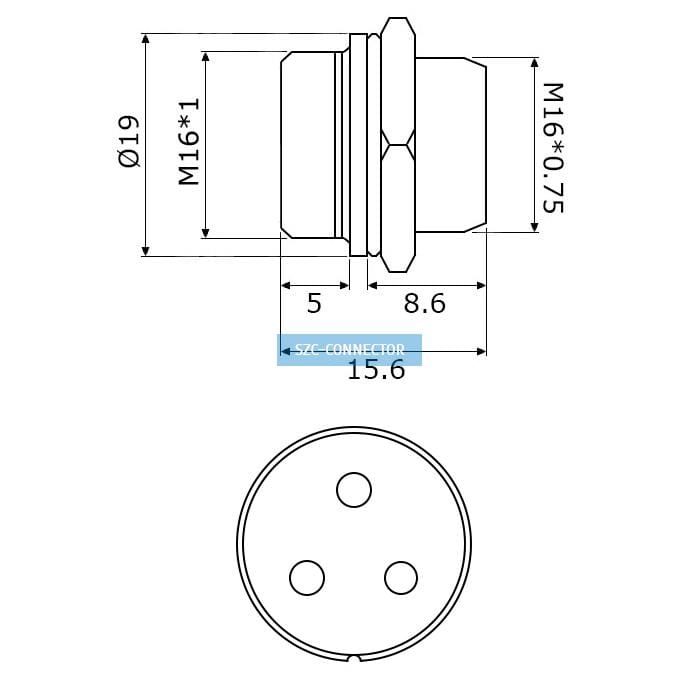

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 11 875 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 2
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт47511 875 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16M-3BRUICHIАрт. RU 107014 32,56 ₽11 875 шт по каталогу |  50,64 ₽5 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  35,33 ₽9 125 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,56 ₽44 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  43,68 ₽275 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | розеткаОтличается | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 3 | 3Совпадает | 3Совпадает | 4Отличается | 5Отличается |
| Номинальное напряжение, В | 125 | 125Совпадает | 125Совпадает | 125Совпадает | 125Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 7Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | —Нет данных | 5000Совпадает | 5000Совпадает | —Нет данных |
- 50,64 ₽5 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 35,33 ₽9 125 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогрозеткаОтличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 34,56 ₽44 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог4Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 43,68 ₽275 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог5Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
