Datasheet GX16M-3AA
Технические параметры, размеры и рекомендации производителя

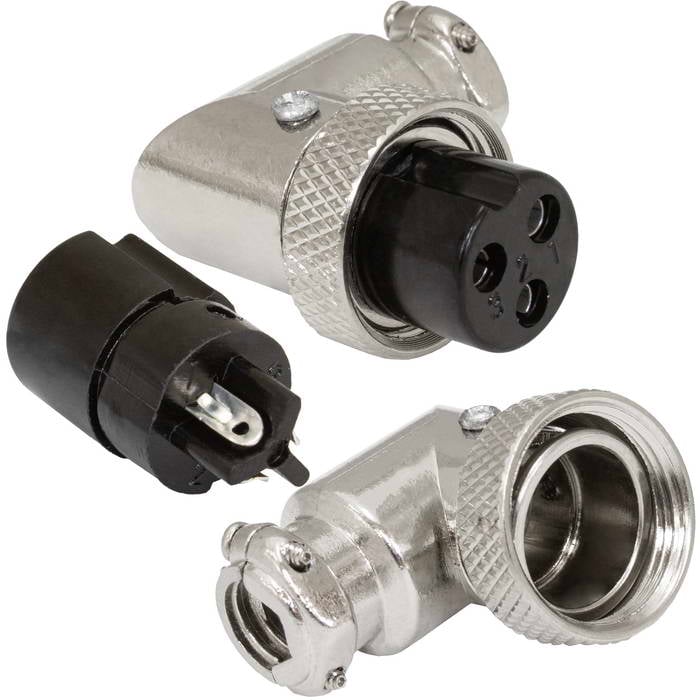

Разъём цилиндрический малогабаритный RUICHI GX16M-3AA
3 контакта, угловой
Товар подлежит обязательной маркировке- MPN
- GX16M-3AA
- Бренд
- Ruichi
- Артикул RU
- 121867
Основные параметры
- Номинальный ток, А
- 7
- Номинальное напряжение, В
- 125
- Степень защиты
- IP55
- Исполнение разъема
- угловой кабельный
- Резьба
- M16x1,0
- Диаметр, мм
- 18,5
185 шт в наличии193,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 7
Монтаж и корпус
- Диаметр, мм
- 18,5
- Количество контактов
- 3
- Глубина, мм
- 30
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 22.25
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/200
Другие параметры
- Исполнение разъема
- угловой кабельный
- Резьба
- M16x1,0
- Тип
- Разъем малогабаритный цилиндрический кабельный угловой (розетка) серии GX16M
- Тип разъёма
- розетка

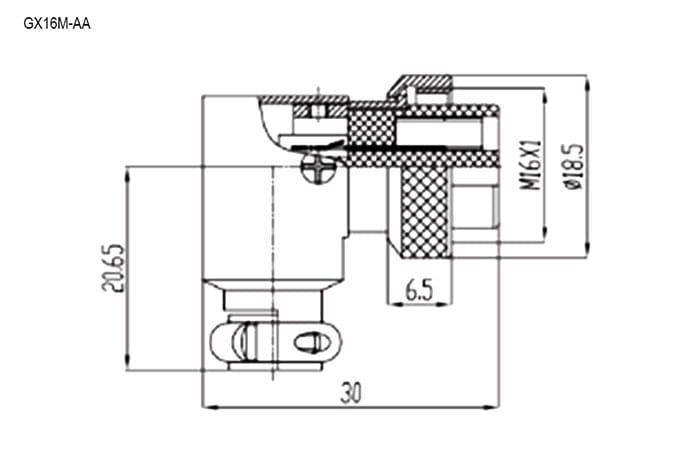

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 185 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 1 / 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание

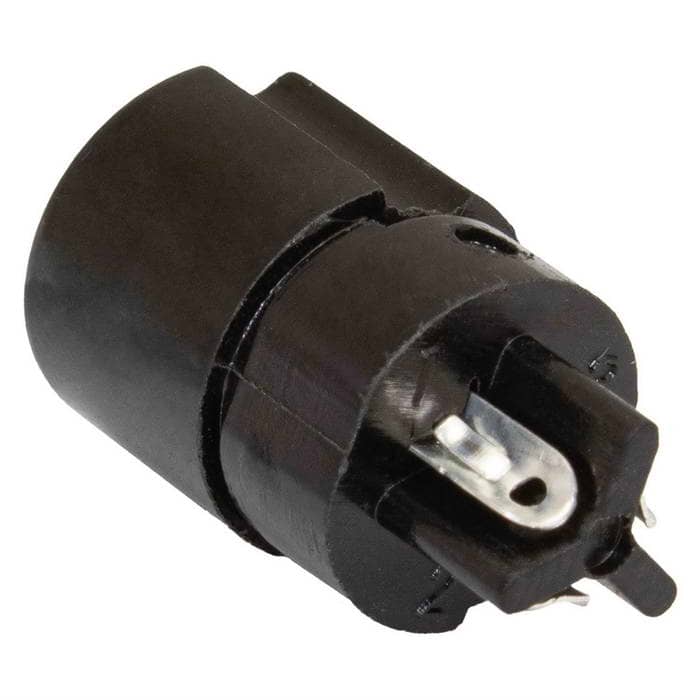

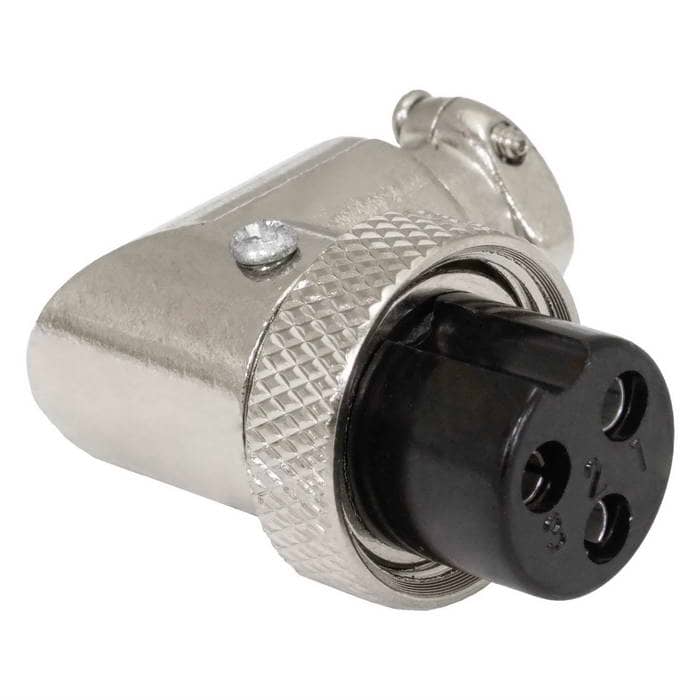

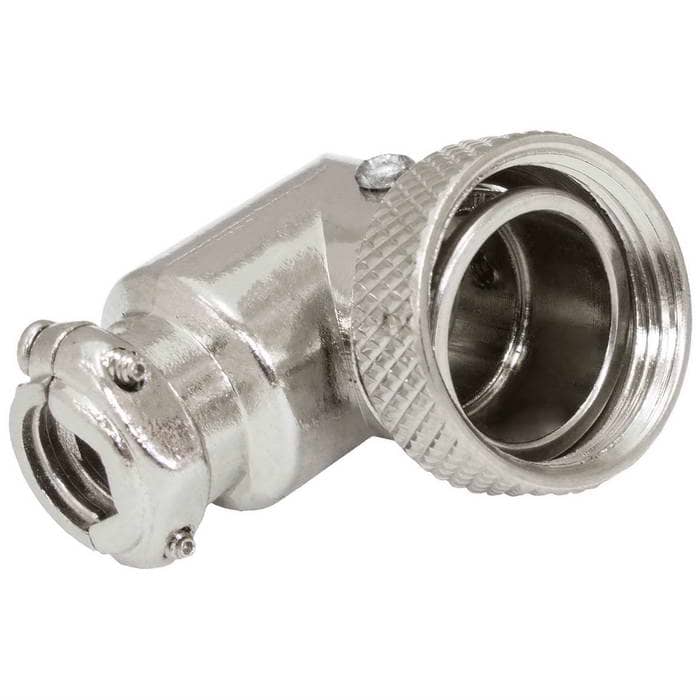

Разъём цилиндрический малогабаритный RUICHI GX16M-3AA, 3 контакта, угловой представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт1010 шт
202525 шт7175 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16M-3AARUICHIАрт. RU 121867 193,96 ₽185 шт по каталогу |  35,33 ₽9 125 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  112,23 ₽285 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  104,40 ₽275 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  50,64 ₽5 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | розеткаСовпадает | розеткаСовпадает | розеткаСовпадает | вилкаОтличается |
| Количество контактов | 3 | 3Совпадает | 4Отличается | 2Отличается | 3Совпадает |
| Номинальное напряжение, В | 125 | 125Совпадает | 125Совпадает | 125Совпадает | 125Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 7Совпадает |
| Резьба | M16x1,0 | M16x1,0Совпадает | M16x1,0Совпадает | M16x1,0Совпадает | M16x1,0Совпадает |
- 35,33 ₽9 125 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 112,23 ₽285 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий3Аналог4Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 104,40 ₽275 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий3Аналог2Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
- 50,64 ₽5 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Резьба
- ТекущийM16x1,0АналогM16x1,0Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
