Datasheet GX16-P-9
Технические параметры, размеры и рекомендации производителя
Разъемы GX

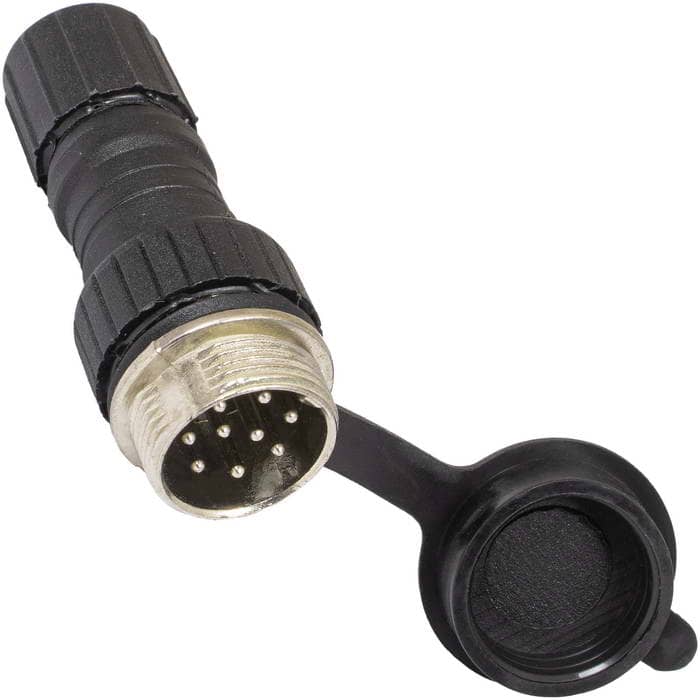

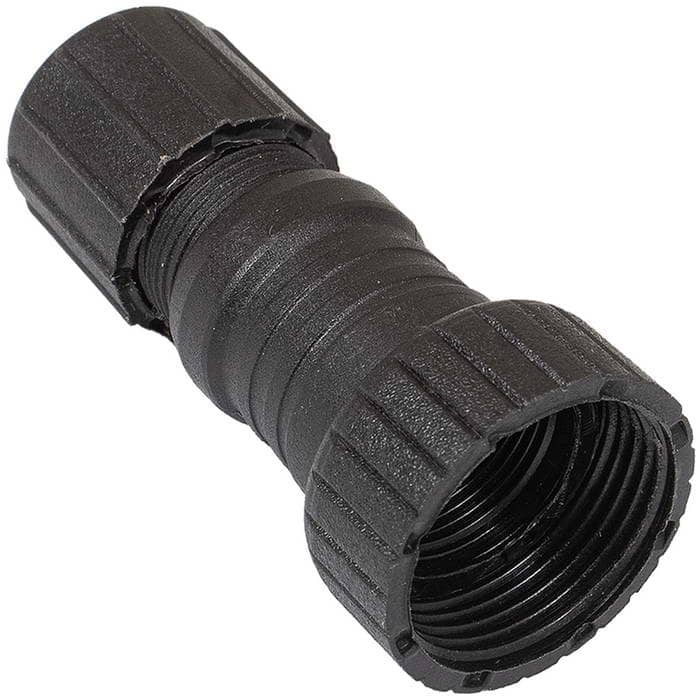

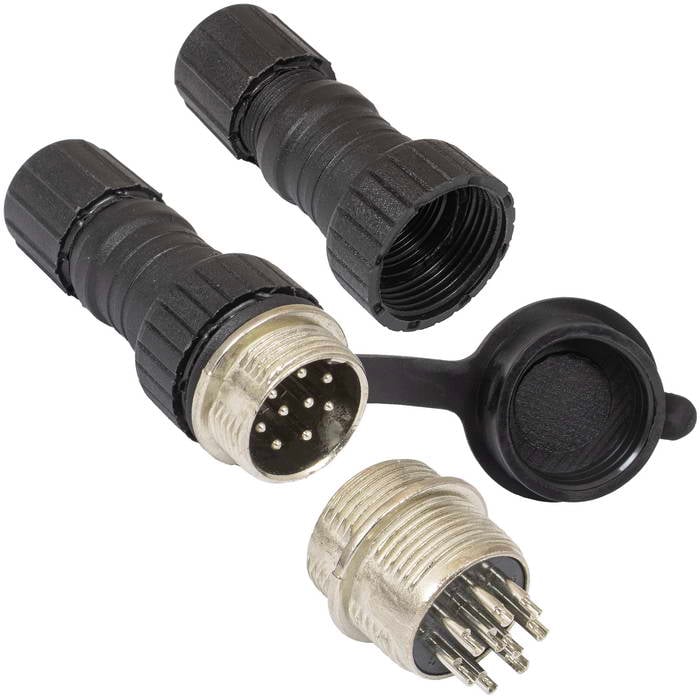

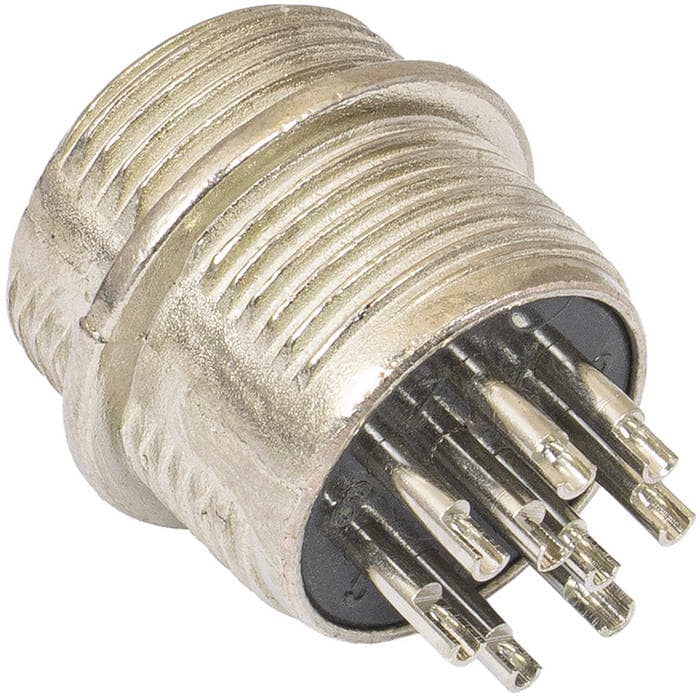

Разъём цилиндрический малогабаритный RUICHI GX16-P-9, 9 контактов
Разъём цилиндрический малогабаритный RUICHI GX16-P-9, 9 контактов
- MPN
- GX16-P-9
- Бренд
- Ruichi
- Артикул RU
- 132316
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
350 шт в наличии51,39 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

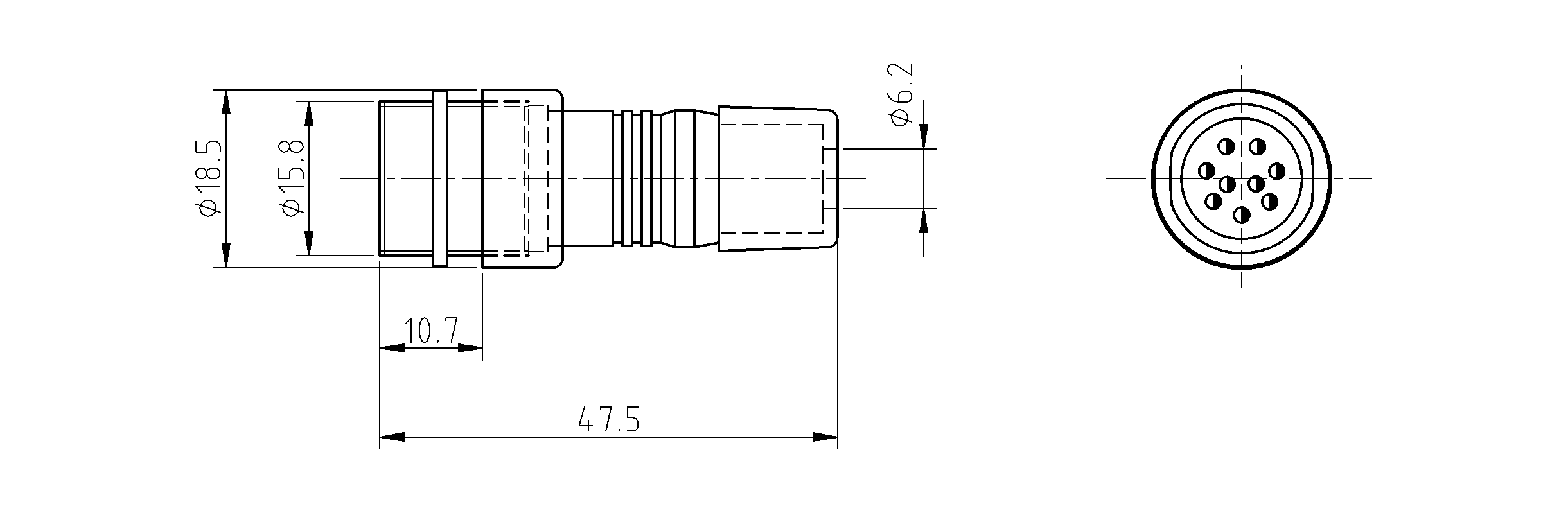

Документация и схема
Характеристики
- Вес брутто
- 13.58
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/400
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Резьба
- M16x1,0
- Диаметр установочного отверстия, мм
- 16
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 5
- Тип
- Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
- Диапазон рабочих температур, °C
- -20...+80
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
- Тип разъёма
- вилка
- Количество контактов
- 9
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей пластика, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP50, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт14350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16-P-9RUICHIАрт. RU 132316 51,39 ₽350 шт по каталогу |  51,39 ₽350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  53,46 ₽325 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  49,34 ₽325 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  47,30 ₽350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | розеткаОтличается | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 9 | 9Совпадает | 10Отличается | 8Отличается | 7Отличается |
| Контактное сопротивление, мОм, не более | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
- 51,39 ₽350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогрозеткаОтличается
- Количество контактов
- Текущий9Аналог9Совпадает
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- 53,46 ₽325 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий9Аналог10Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- 49,34 ₽325 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий9Аналог8Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- 47,30 ₽350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий9Аналог7Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
