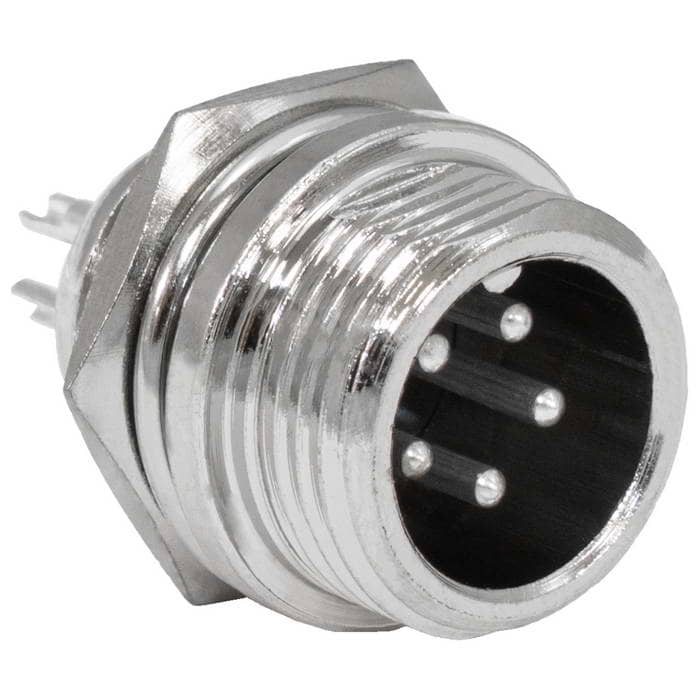

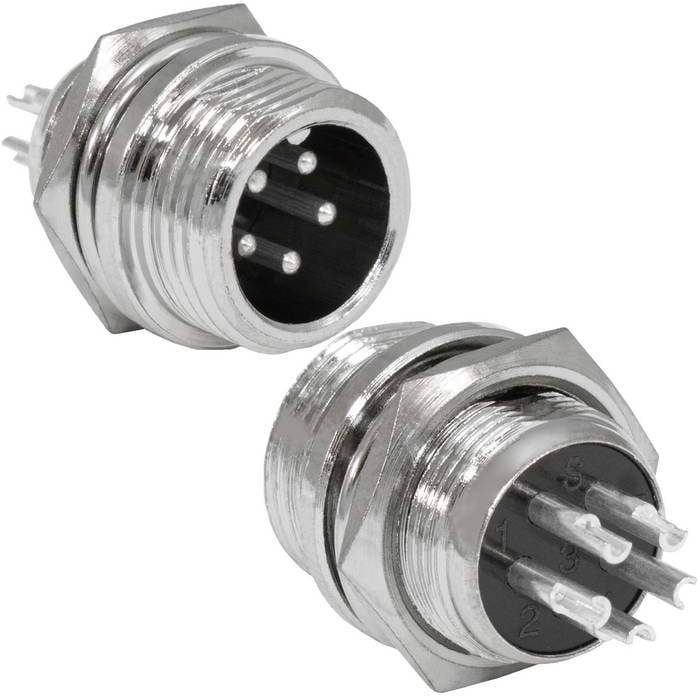

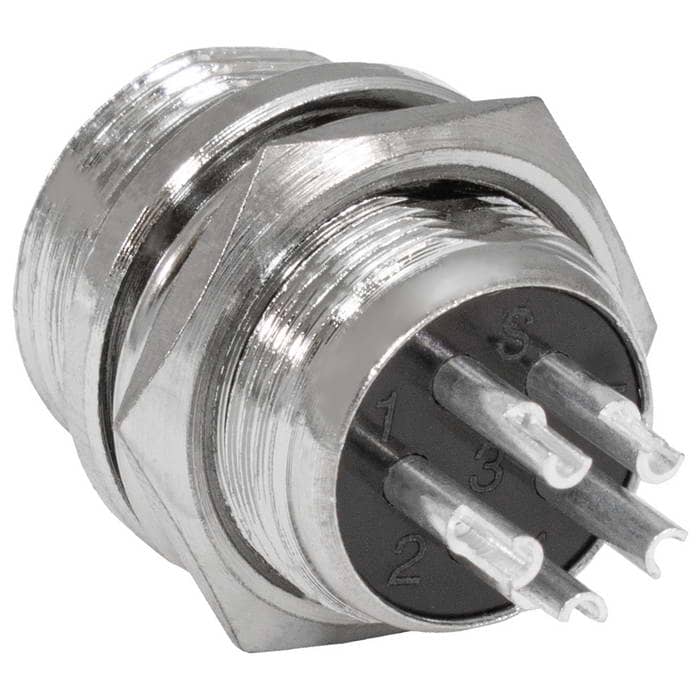

Разъём цилиндрический малогабаритный RUICHI GX12M-5B

5 контактов

Товар подлежит обязательной маркировке
MPN
GX12M-5B
Бренд
Ruichi
Артикул RU
121874

Основные параметры

Номинальный ток, А
5
Номинальное напряжение, В
125
Степень защиты
IP55
Исполнение разъема
блочный
Резьба
М13x1,0; M12x0,75
Диаметр, мм
15
Все характеристики
Документация
2 775 шт в наличии45,54 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Номинальное напряжение, В
125
Номинальный ток, А
5

Монтаж и корпус

Диаметр, мм
15
Диаметр установочного отверстия, мм
12
Количество контактов
5
Глубина, мм
15,6

Условия эксплуатации

Степень защиты
IP55
Диапазон рабочих температур, °C
-50...+70

Упаковка и вес

Вес брутто
7.68
Транспортная упаковка: размер/кол-во
42*28*23.5/3000

Другие параметры

Исполнение разъема
блочный
Резьба
М13x1,0; M12x0,75
Тип
Разъем малогабаритный цилиндрический блочный (вилка) серии GX12M
Тип разъёма
вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GX12M-5B

Технические параметры, размеры и рекомендации производителя

Скачать

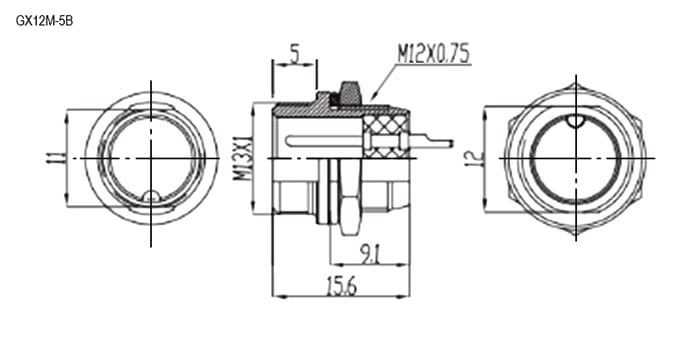

Миниатюра: Схема GX12M-5B
IMAGE · Схема

Схема GX12M-5B

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 2 775 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъём цилиндрический малогабаритный RUICHI GX12M-5B, 5 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт1112 775 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGX12M-5BRUICHIАрт. RU 121874
45,54 ₽2 775 шт по каталогу

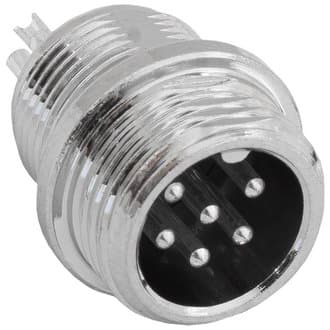

Параметрический вариантRUICHIGX12M-7BАрт. RU 130342
53,19 ₽475 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX12M-4BАрт. RU 107044
36,86 ₽21 522 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX12M-3BАрт. RU 107041
35,18 ₽2 525 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX12M-3Арт. RU 107039
84,74 ₽450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип разъёмавилкавилкаСовпадаетвилкаСовпадаетвилкаСовпадаетвилкаСовпадает
Количество контактов57Отличается4Отличается3Отличается3Отличается
Номинальное напряжение, В125125Совпадает125Совпадает125Совпадает125Совпадает
Номинальный ток, А55Совпадает5Совпадает5Совпадает5Совпадает
Диаметр, мм1515Совпадает15Совпадает15Совпадает15Совпадает
  • Параметрический вариантRUICHIGX12M-7BАрт. RU 130342
    53,19 ₽475 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий5Аналог7Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX12M-4BАрт. RU 107044
    36,86 ₽21 522 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий5Аналог4Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX12M-3BАрт. RU 107041
    35,18 ₽2 525 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий5Аналог3Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX12M-3Арт. RU 107039
    84,74 ₽450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий5Аналог3Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий15Аналог15Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
