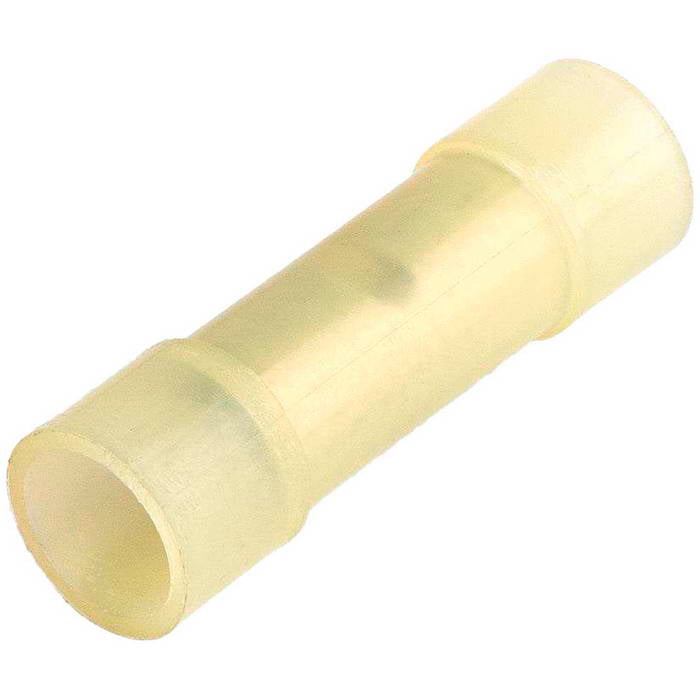

Гильзы соединительные изолированные в нейлоновом корпусе КВТ ГСИ(н) 6.0

до 690 В, под опрессовку

Товар подлежит обязательной маркировке
MPN
ГСИ(н) 6.0
Бренд
КВТ
Артикул RU
115796

Основные параметры

Рабочее напряжение
до 0,69 кВ
Особенности конструкции
Стыковое соединение жил
Размер
L - 27, L1 - 15, S - 1, d1 - 3,4 мм
Класс гибкости
3, 4, 5, 6
Материал жилы
медь
Материал изоляции
Нейлон
Все характеристики
Документация
100 шт в наличии9,38 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Размер
L - 27, L1 - 15, S - 1, d1 - 3,4 мм
Материал жилы
медь
Материал изоляции
Нейлон
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
105 °С

Другие параметры

Особенности конструкции
Стыковое соединение жил
Класс гибкости
3, 4, 5, 6
Сечение жилы
2,5; 4; 6 мм?
Цвет изоляции
желтый
Тип
гильза соединительная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

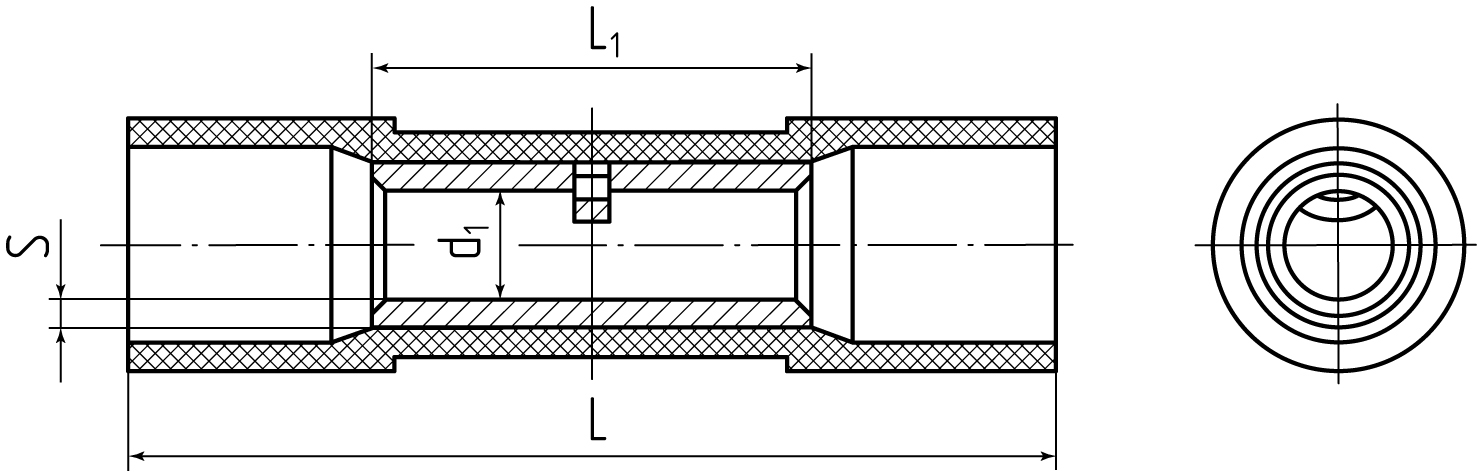

Миниатюра: Схема ГСИ(н) 6.0
IMAGE · Схема

Схема ГСИ(н) 6.0

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки Материал изоляции: самозатухающий нейлон. Не содержит галогенов Термостойкость изоляции: 105 °C Материал гильзы: медь марки М1 Покрытие гильзы: электролитическое лужение Максимальное напряжение: 690 В Особенности конструкции: гильза выполнена из бесшовной цельнотянутой медной трубки стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель снятые по краям гильзы фаски облегчают заведение провода Полупрозрачный корпус позволяет контролировать глубину захода жил Расширенные мультиразмерные диапазоны опрессовки В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления Опрессовка поверх изолирующего корпуса

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт1100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарГСИ(н) 6.0КВТАрт. RU 115796
9,38 ₽100 шт по каталогу
Параметрический вариантКВТГСИ(н) 1.5Арт. RU 115794
5,97 ₽300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 6.0Арт. RU 115784
10,26 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ-Т 1.5Арт. RU 115797
10,30 ₽100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 2.5Арт. RU 115783
5,92 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадает
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
РазмерL - 27, L1 - 15, S - 1, d1 - 3,4 ммL - 26,2, L1 - 15, S - 0,8, d1 - 1,7 ммОтличаетсяL - 26, L1 - 15, S - 1, d1 - 3,4 ммОтличаетсяL - 36, L1 - 15, S - 0,8, d1 - 1,7 ммОтличаетсяL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
  • Параметрический вариантКВТГСИ(н) 1.5Арт. RU 115794
    5,97 ₽300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 27, L1 - 15, S - 1, d1 - 3,4 ммАналогL - 26,2, L1 - 15, S - 0,8, d1 - 1,7 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 6.0Арт. RU 115784
    10,26 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 27, L1 - 15, S - 1, d1 - 3,4 ммАналогL - 26, L1 - 15, S - 1, d1 - 3,4 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ-Т 1.5Арт. RU 115797
    10,30 ₽100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 27, L1 - 15, S - 1, d1 - 3,4 ммАналогL - 36, L1 - 15, S - 0,8, d1 - 1,7 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 2.5Арт. RU 115783
    5,92 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 27, L1 - 15, S - 1, d1 - 3,4 ммАналогL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
