Гильзы соединительные изолированные в ПВХ корпусе КВТ ГСИ 25

до 690 В, под опрессовку

Товар подлежит обязательной маркировке
MPN
ГСИ 25
Бренд
КВТ
Артикул RU
115787

Основные параметры

Рабочее напряжение
до 0,69 кВ
Особенности конструкции
Стыковое соединение жил
Размер
L - 52,5, L1 - 29, S - 1,8, d1 - 7,7 мм
Класс гибкости
3, 4, 5, 6
Материал жилы
медь
Материал изоляции
ПВХ
Все характеристики
Документация
78 шт в наличии59,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Размер
L - 52,5, L1 - 29, S - 1,8, d1 - 7,7 мм
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
75 °С

Другие параметры

Особенности конструкции
Стыковое соединение жил
Класс гибкости
3, 4, 5, 6
Сечение жилы
25 мм?
Цвет изоляции
желтый
Тип
гильза соединительная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

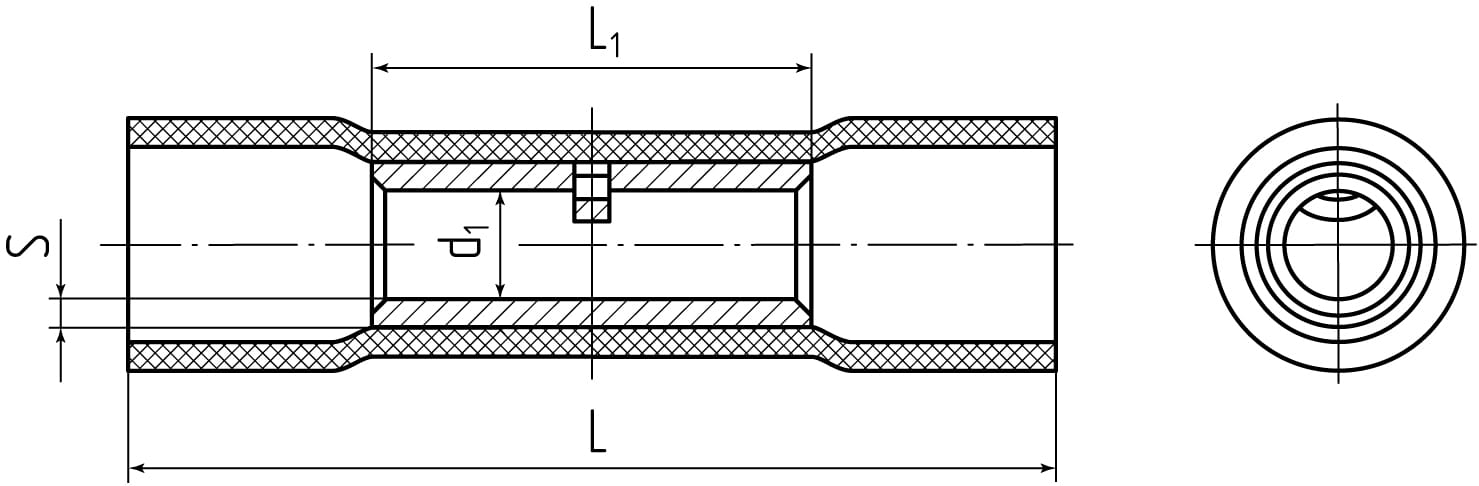

Миниатюра: Схема ГСИ 25
IMAGE · Схема

Схема ГСИ 25

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 78 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал гильзы: медь марки М1 Покрытие гильзы: электролитическое лужение Максимальное напряжение: 690 В Особенности конструкции: стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель снятые по краям гильзы фаски облегчают заведение провода Расширенные мультиразмерные диапазоны опрессовки В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления Опрессовка поверх изолирующего корпуса

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20221 шт7878 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарГСИ 25КВТАрт. RU 115787
59,58 ₽78 шт по каталогу
Параметрический вариантКВТГСИ 2.5Арт. RU 115783
5,92 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 2.5 (20шт.)Арт. RU 115789
206,78 ₽2 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 10Арт. RU 115785
20,04 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ-Т 2.5Арт. RU 115798
16,57 ₽5 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадает
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
РазмерL - 52,5, L1 - 29, S - 1,8, d1 - 7,7 ммL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличаетсяL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличаетсяL - 35,5, L1 - 21, S - 1,2, d1 - 4,6 ммОтличаетсяL - 36, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
  • Параметрический вариантКВТГСИ 2.5Арт. RU 115783
    5,92 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 52,5, L1 - 29, S - 1,8, d1 - 7,7 ммАналогL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 2.5 (20шт.)Арт. RU 115789
    206,78 ₽2 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 52,5, L1 - 29, S - 1,8, d1 - 7,7 ммАналогL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 10Арт. RU 115785
    20,04 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 52,5, L1 - 29, S - 1,8, d1 - 7,7 ммАналогL - 35,5, L1 - 21, S - 1,2, d1 - 4,6 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ-Т 2.5Арт. RU 115798
    16,57 ₽5 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 52,5, L1 - 29, S - 1,8, d1 - 7,7 ммАналогL - 36, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
