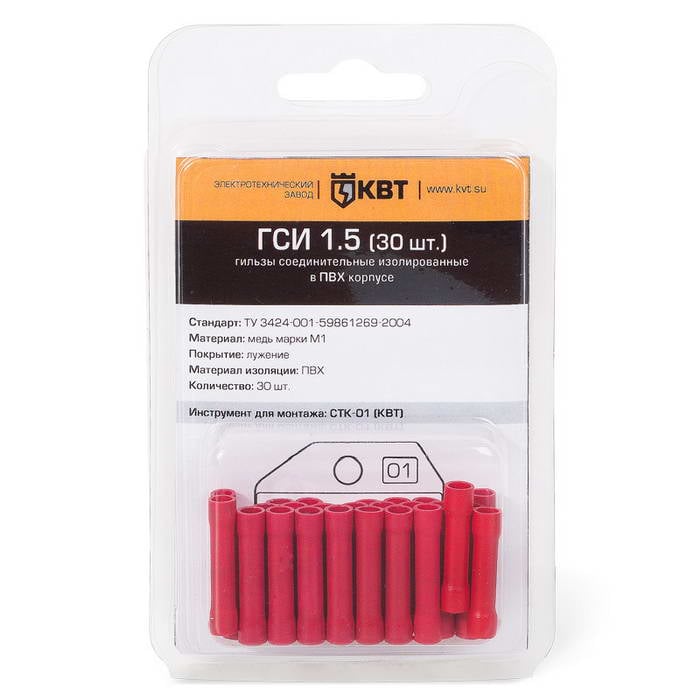

Гильзы соединительные изолированные в ПВХ корпусе КВТ ГСИ 1.5

до 690 В, под опрессовку, 30 шт в упаковке

Товар подлежит обязательной маркировке
MPN
ГСИ 1.5 (30шт.)
Бренд
КВТ
Артикул RU
115788

Основные параметры

Рабочее напряжение
до 0,69 кВ
Особенности конструкции
Стыковое соединение жил
Размер
L - 24.2, L1 - 15, S - 0.8, d1 - 1.7 мм
Класс гибкости
3, 4, 5, 6
Материал жилы
медь
Материал изоляции
ПВХ
Все характеристики
Документация
8 упак в наличии241,88 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Размер
L - 24.2, L1 - 15, S - 0.8, d1 - 1.7 мм
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
75 °С

Другие параметры

Особенности конструкции
Стыковое соединение жил
Класс гибкости
3, 4, 5, 6
Сечение жилы
0,25, 0,34, 0,5, 0,75, 1,0, 1,5 мм
Цвет изоляции
красный
Тип
гильза соединительная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

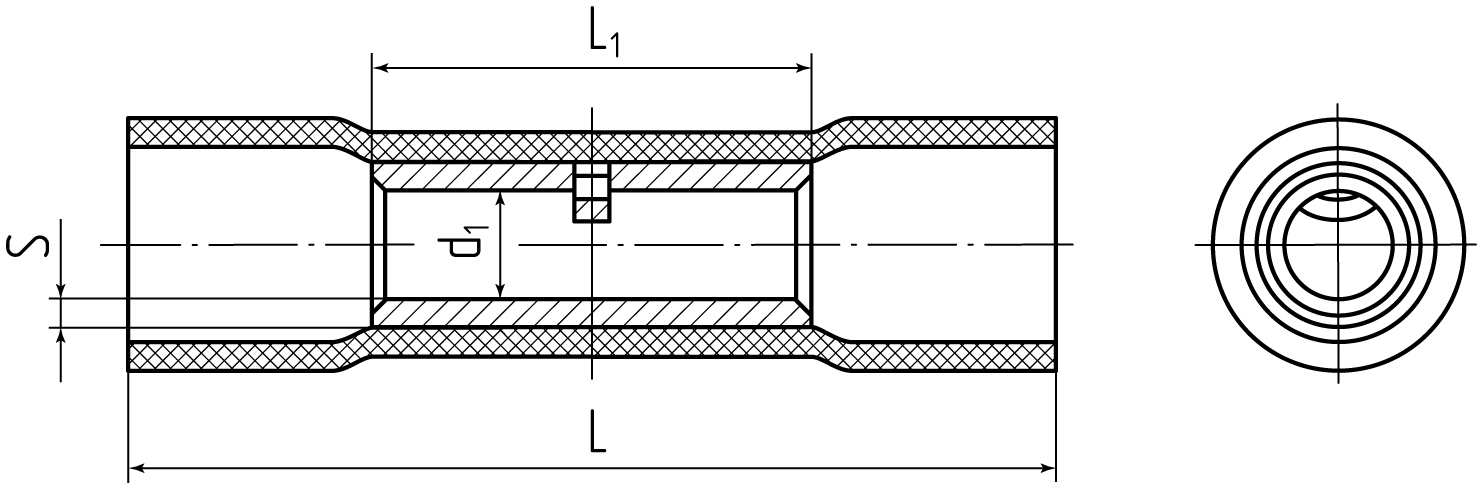

Миниатюра: Схема ГСИ 1.5 (30шт.)
IMAGE · Схема

Схема ГСИ 1.5 (30шт.)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 8 упак по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 упак · только целая упаковка
Фасовка
1 упак в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал гильзы: медь марки М1 Покрытие гильзы: электролитическое лужение Максимальное напряжение: 690 В Особенности конструкции: стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель снятые по краям гильзы фаски облегчают заведение провода Расширенные мультиразмерные диапазоны опрессовки В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления Опрессовка поверх изолирующего корпуса

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 упак88 упак

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарГСИ 1.5 (30шт.)КВТАрт. RU 115788
241,88 ₽8 упак по каталогу
Параметрический вариантКВТГСИ 6.0 (15шт.)Арт. RU 115790
227,79 ₽3 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 2.5 (20шт.)Арт. RU 115789
206,78 ₽2 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ 10Арт. RU 115785
20,04 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ-Т 6.0 (10шт.)Арт. RU 115802
365,01 ₽1 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадает
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
РазмерL - 24.2, L1 - 15, S - 0.8, d1 - 1.7 ммL - 26, L1 - 15, S - 1, d1 - 3,4 ммОтличаетсяL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличаетсяL - 35,5, L1 - 21, S - 1,2, d1 - 4,6 ммОтличаетсяL - 41, L1 - 15, S - 1, d1 - 3,4 ммОтличается
  • Параметрический вариантКВТГСИ 6.0 (15шт.)Арт. RU 115790
    227,79 ₽3 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 24.2, L1 - 15, S - 0.8, d1 - 1.7 ммАналогL - 26, L1 - 15, S - 1, d1 - 3,4 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 2.5 (20шт.)Арт. RU 115789
    206,78 ₽2 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 24.2, L1 - 15, S - 0.8, d1 - 1.7 ммАналогL - 24,2, L1 - 15, S - 0,8, d1 - 2,3 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ 10Арт. RU 115785
    20,04 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 24.2, L1 - 15, S - 0.8, d1 - 1.7 ммАналогL - 35,5, L1 - 21, S - 1,2, d1 - 4,6 ммОтличается
    Открыть товар
  • Параметрический вариантКВТГСИ-Т 6.0 (10шт.)Арт. RU 115802
    365,01 ₽1 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Размер
    ТекущийL - 24.2, L1 - 15, S - 0.8, d1 - 1.7 ммАналогL - 41, L1 - 15, S - 1, d1 - 3,4 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
