GBU810 (GBU8M) SEP диодный мост

1000 В, 8 А

MPN
GBU810
Бренд
SEP
Артикул RU
120672

Основные параметры

Серия
GBU
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
8
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
200
Все характеристики
Документация
Под заказ13,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
8
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
200

Монтаж и корпус

Размер, мм
21,9 x 18,6 x 4,2
Корпус
GBU
Тип монтажа
сквозной (THT)

Упаковка и вес

Вес брутто
4.07
Транспортная упаковка: размер/кол-во
43*23*24.5/2000

Другие параметры

Серия
GBU
Конфигурация
1 фазный
Тип
Диодный мост серии GBU

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GBU810

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема GBU810
IMAGE · Схема

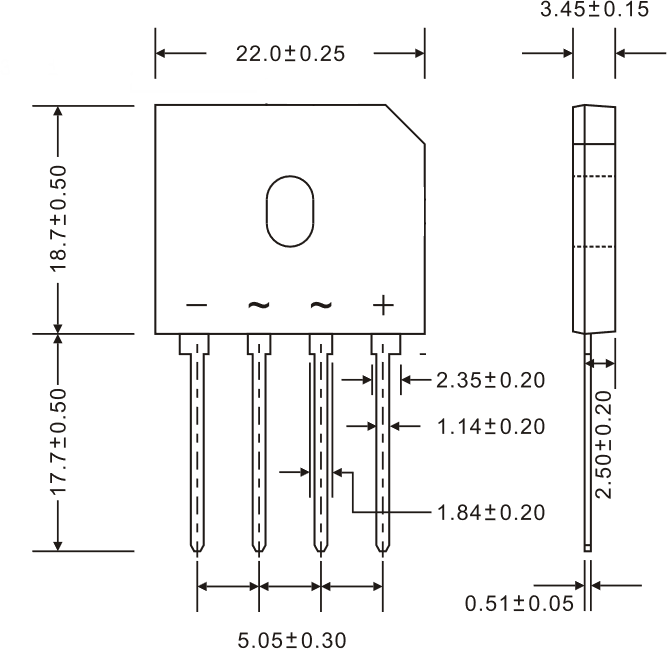

Схема GBU810

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 10.10.2026
Источник / остаток
Каталог RU Electronics · 2 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

GBU810 (GBU8M) - однофазный диодный мост для сквозного монтажа. Максимальное обратное напряжение 1000 В, максимальный прямой ток 8 А, прямое падение напряжения 1,1 В.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGBU810SEPАрт. RU 120672
13,26 ₽Под заказ
Параметрический вариантSEPGBU8JАрт. RU 122559
9,06 ₽500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPGBU1010Арт. RU 120676
13,31 ₽500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPGBU1510Арт. RU 120677
15,48 ₽3 000 шт ожидается по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантCTKGBU410Арт. RU 122026
8,65 ₽3 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусGBUGBUСовпадаетGBUСовпадаетGBUСовпадаетGBUСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Максимальное обратное напряжение (Vrrm), В1000600Отличается1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А88Совпадает10Отличается15Отличается4Отличается
  • Параметрический вариантSEPGBU8JАрт. RU 122559
    9,06 ₽500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBUАналогGBUСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог600Отличается
    Максимальный прямой ток, А
    Текущий8Аналог8Совпадает
    Открыть товар
  • Параметрический вариантSEPGBU1010Арт. RU 120676
    13,31 ₽500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBUАналогGBUСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий8Аналог10Отличается
    Открыть товар
  • Параметрический вариантSEPGBU1510Арт. RU 120677
    15,48 ₽3 000 шт ожидается по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBUАналогGBUСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий8Аналог15Отличается
    Открыть товар
  • Параметрический вариантCTKGBU410Арт. RU 122026
    8,65 ₽3 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBUАналогGBUСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий8Аналог4Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
