GBJ5010 SEP диодный мост

1000 В, 50 А, GBJ

MPN
GBJ5010
Бренд
SEP
Артикул RU
122563

Основные параметры

Серия
GBJ
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
350
Все характеристики
Документация
1 250 шт в наличии38,12 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
350

Монтаж и корпус

Размер, мм
30 x 20 x 4,6
Корпус
GBJ
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150°С

Упаковка и вес

Вес брутто
7.06
Транспортная упаковка: размер/кол-во
47*22*28/2500

Другие параметры

Серия
GBJ
Конфигурация
1 фазный
Тип
Диодный мост серии GBJ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GBJ5010

Технические параметры, размеры и рекомендации производителя

Скачать

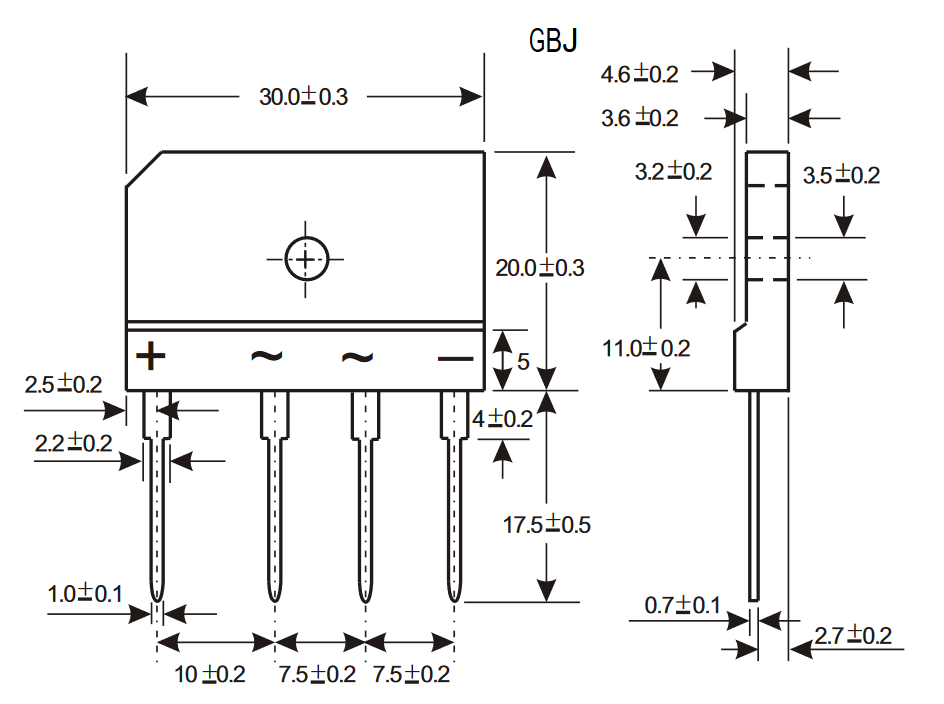

Миниатюра: Схема GBJ5010
IMAGE · Схема

Схема GBJ5010

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 08.08.2026
Источник / остаток
Каталог RU Electronics · 1 250 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 / 250 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

GBJ5010 однофазный диодный мост для сквозного монтажа в корпусе GBJ. Максимальное обратное напряжение (Vrrm) 1000 В, средний выпрямленный ток (Ifav) 50 А. Падение напряжения (Vf) 1.05 В. Ударный ток (Ifsm) 350 A. Размер (ДхШхВ) 30 х 20 х 4.6 мм.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт20500 шт
2025250 шт3750 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGBJ5010SEPАрт. RU 122563
38,12 ₽1 250 шт по каталогу
Параметрический вариантSEPGBJ3510Арт. RU 122562
30,99 ₽1 525 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPGBJ1510Арт. RU 126760
28,47 ₽950 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPKBU2510Арт. RU 120679
29,34 ₽400 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSEPGBU1010Арт. RU 120676
13,31 ₽500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусGBJGBJСовпадаетGBJСовпадаетKBUОтличаетсяGBUОтличается
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А5035Отличается15Отличается25Отличается10Отличается
  • Параметрический вариантSEPGBJ3510Арт. RU 122562
    30,99 ₽1 525 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBJАналогGBJСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог35Отличается
    Открыть товар
  • Параметрический вариантSEPGBJ1510Арт. RU 126760
    28,47 ₽950 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBJАналогGBJСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог15Отличается
    Открыть товар
  • Параметрический вариантSEPKBU2510Арт. RU 120679
    29,34 ₽400 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBJАналогKBUОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог25Отличается
    Открыть товар
  • Параметрический вариантSEPGBU1010Арт. RU 120676
    13,31 ₽500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBJАналогGBUОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог10Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
