Datasheet FQ24-8pin ZPK-12
Технические параметры, размеры и рекомендации производителя
Разъём быстроразъёмный

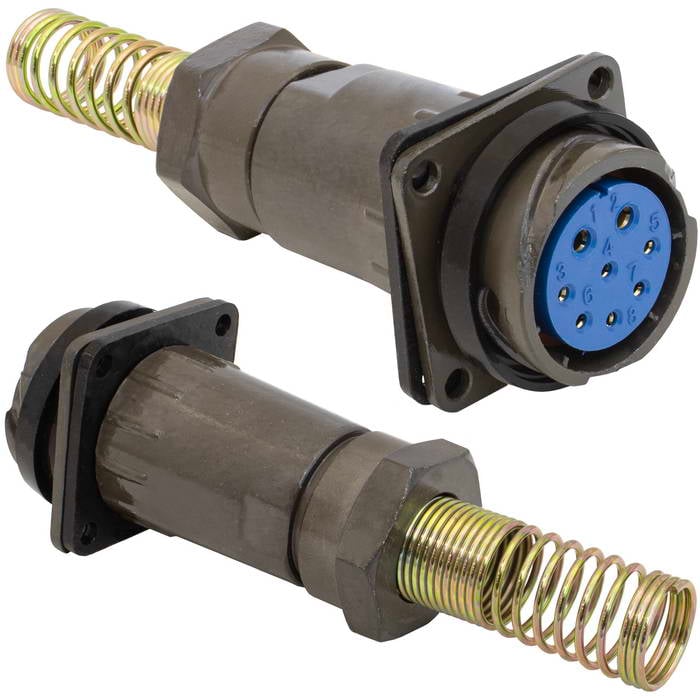

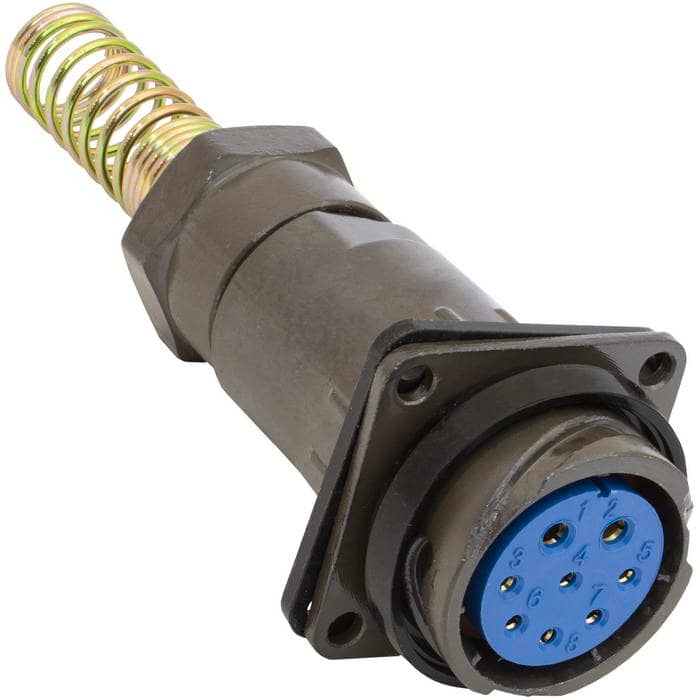

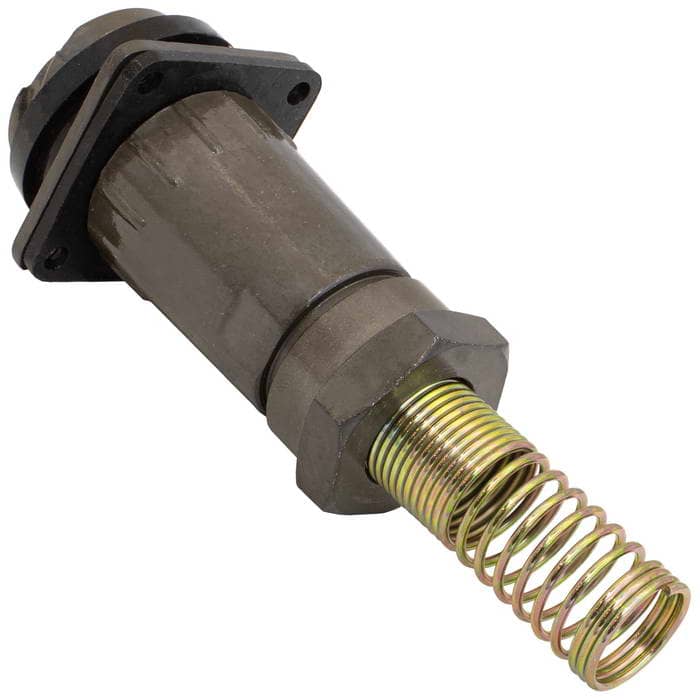

кабель-блок, гнездо с байонетным соединением RUICHI FQ24-8pin ZPK-12, 8 контактов, IP67, 10/25 А, 400 В, -55…+85 °С, корпус алюминиевый, контакт медный
Товар подлежит обязательной маркировке- MPN
- FQ24-8pin ZPK-12
- Бренд
- Ruichi
- Артикул RU
- 126198
Основные параметры
- Номинальный ток, А
- 10/25
- Номинальное напряжение, В
- 400
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
25 шт в наличии629,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 10/25
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 8
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 72.12
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/52
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ24

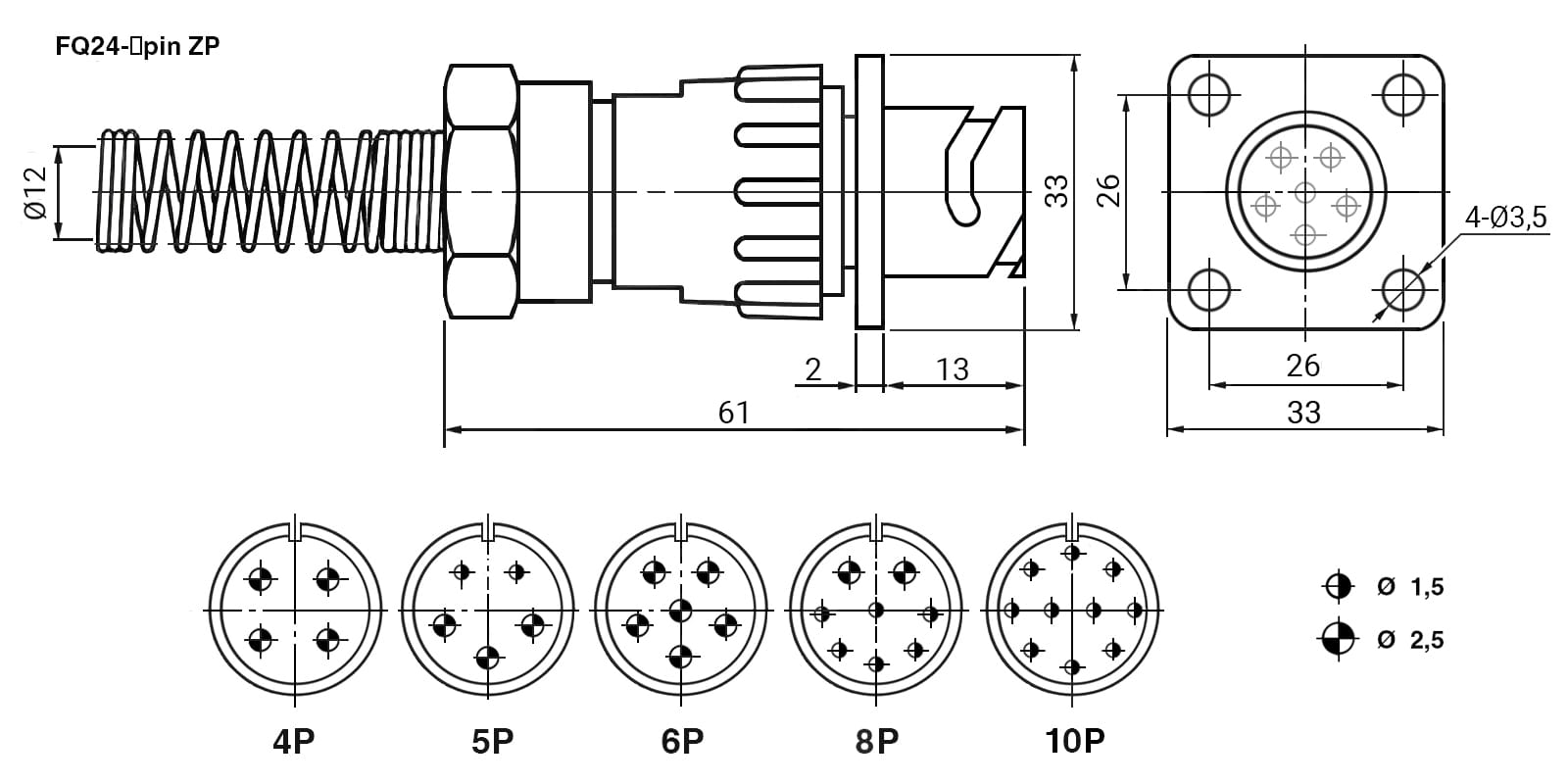

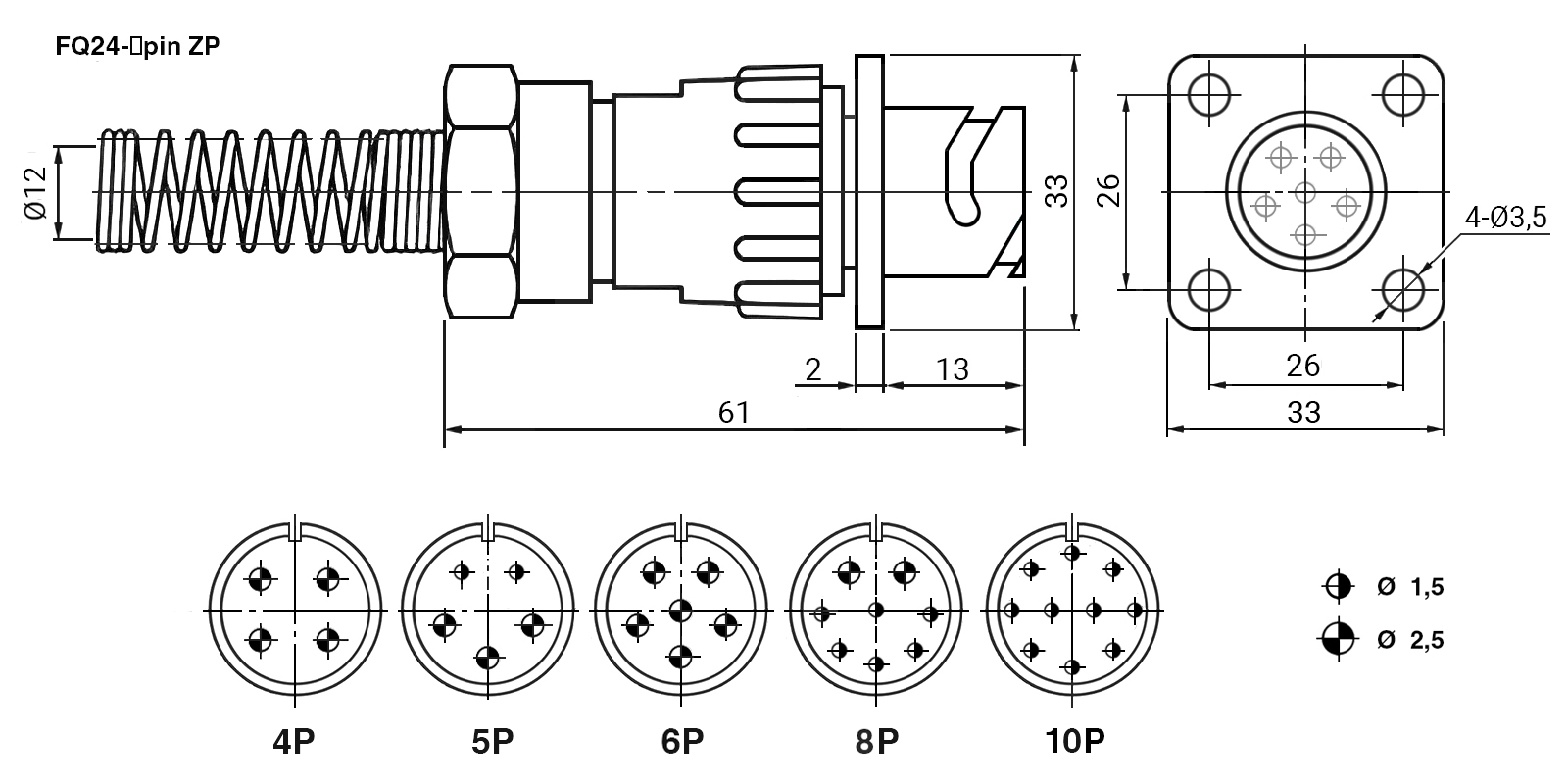

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 25 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 4 шт · только целая упаковка
- Фасовка
- 1 / 4 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный, кабель-блок, гнездо с байонетным соединением RUICHI FQ24-8pin ZPK-12, 8 контактов, IP67, 10/25 А, 400 В, -55...+85 °С, корпус алюминиевый, контакт медный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт
20244 шт624 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ24-8pin ZPK-12RUICHIАрт. RU 126198 629,98 ₽25 шт по каталогу |  543,51 ₽25 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  449,72 ₽72 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  439,55 ₽219 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  345,59 ₽384 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ24 | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает |
| Количество контактов | 8 | 8Совпадает | 8Совпадает | 8Совпадает | 8Совпадает |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Номинальное напряжение, В | 400 | 400Совпадает | 400Совпадает | 400Совпадает | 400Совпадает |
- 543,51 ₽25 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий400Аналог400Совпадает
- 449,72 ₽72 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий400Аналог400Совпадает
- 439,55 ₽219 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий400Аналог400Совпадает
- 345,59 ₽384 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий8Аналог8Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий400Аналог400Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
