Datasheet FQ14-7pin ZPJ-8
Технические параметры, размеры и рекомендации производителя
Разъём быстроразъёмный RUICHI FQ14-7pin ZPJ-8
7-ми контактный
Товар подлежит обязательной маркировке- MPN
- FQ14-7pin ZPJ-8
- Бренд
- Ruichi
- Артикул RU
- 106942
Основные параметры
- Номинальный ток, А
- 3
- Номинальное напряжение, В
- 250
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
Под заказ212,77 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 3
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 7
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 33.95
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/200
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ14

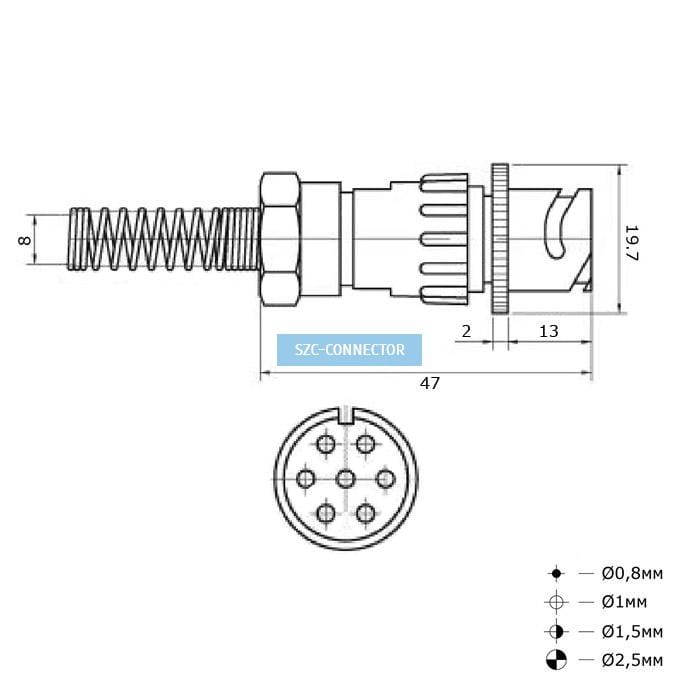

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 200 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание

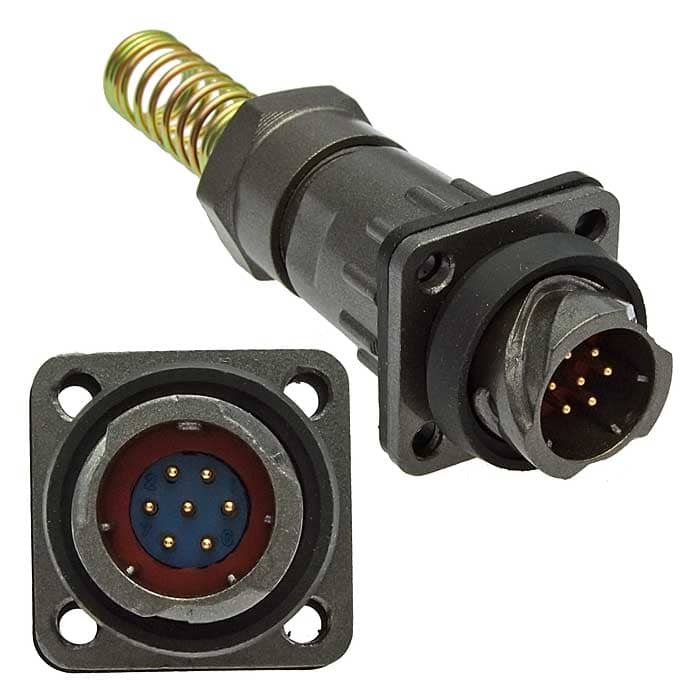

Разъём быстроразъёмный RUICHI FQ14-7pin ZPJ-8, 7-ми контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ14-7pin ZPJ-8RUICHIАрт. RU 106942 212,77 ₽Под заказ |  250,25 ₽1 036 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  252,38 ₽65 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  136,37 ₽2 340 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  210,32 ₽328 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ14 | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает |
| Количество контактов | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 5Отличается |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Контактное сопротивление, мОм, не более | 2,5-5 | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 250,25 ₽1 036 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий7Аналог7Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 252,38 ₽65 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий7Аналог7Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 136,37 ₽2 340 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий7Аналог7Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 210,32 ₽328 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий7Аналог5Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
