Datasheet FQ14-5pin TK-8
Технические параметры, размеры и рекомендации производителя

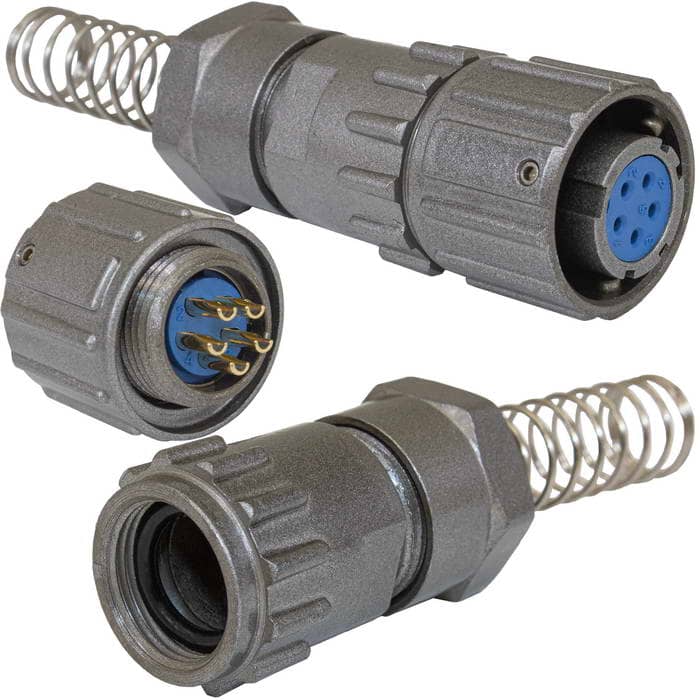

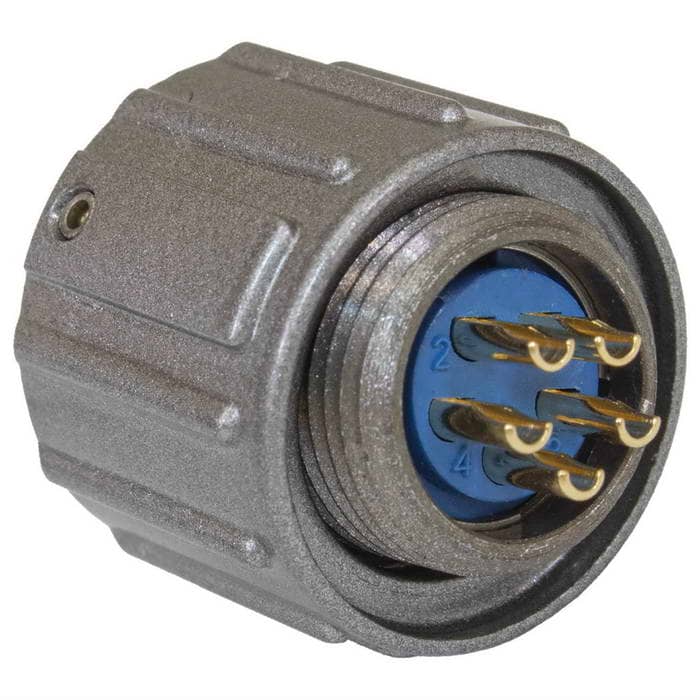

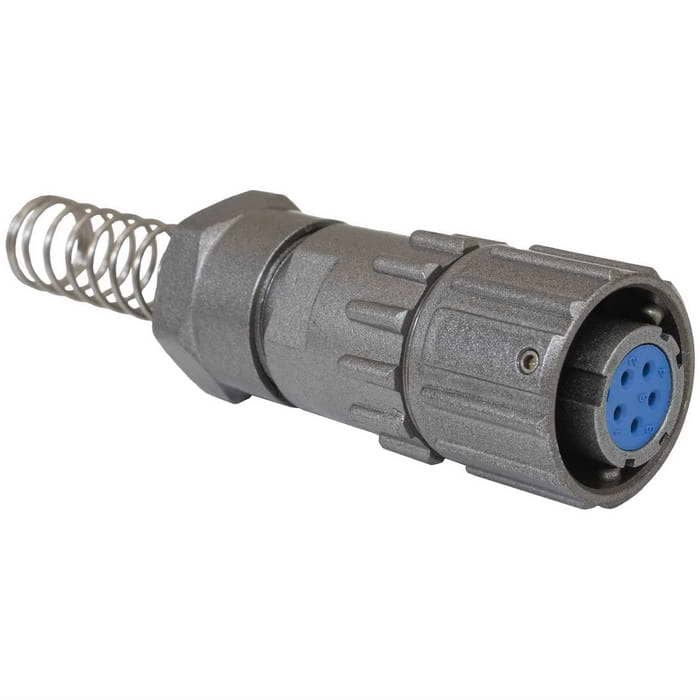

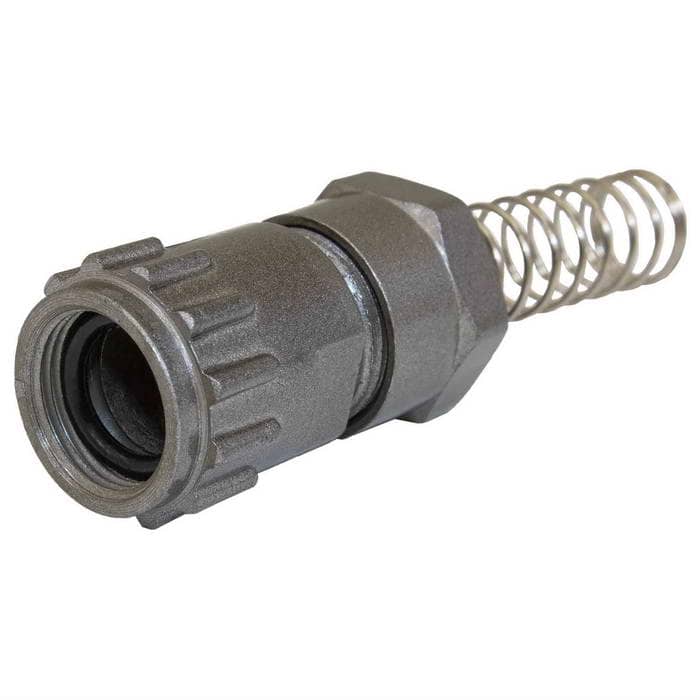

Разъём быстроразъёмный
кабельное гнездо с байонетным соединением RUICHI FQ14-5pin TK-8, 5 контактов, IP67, 3 А, 250 В, -55…+85 °С, корпус алюминиевый, контакт медный
Товар подлежит обязательной маркировке- MPN
- FQ14-5pin TK-8
- Бренд
- Ruichi
- Артикул RU
- 107049
Основные параметры
- Номинальный ток, А
- 3
- Номинальное напряжение, В
- 250
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
308 шт в наличии201,89 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 3
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 5
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 31.77
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/504
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ14

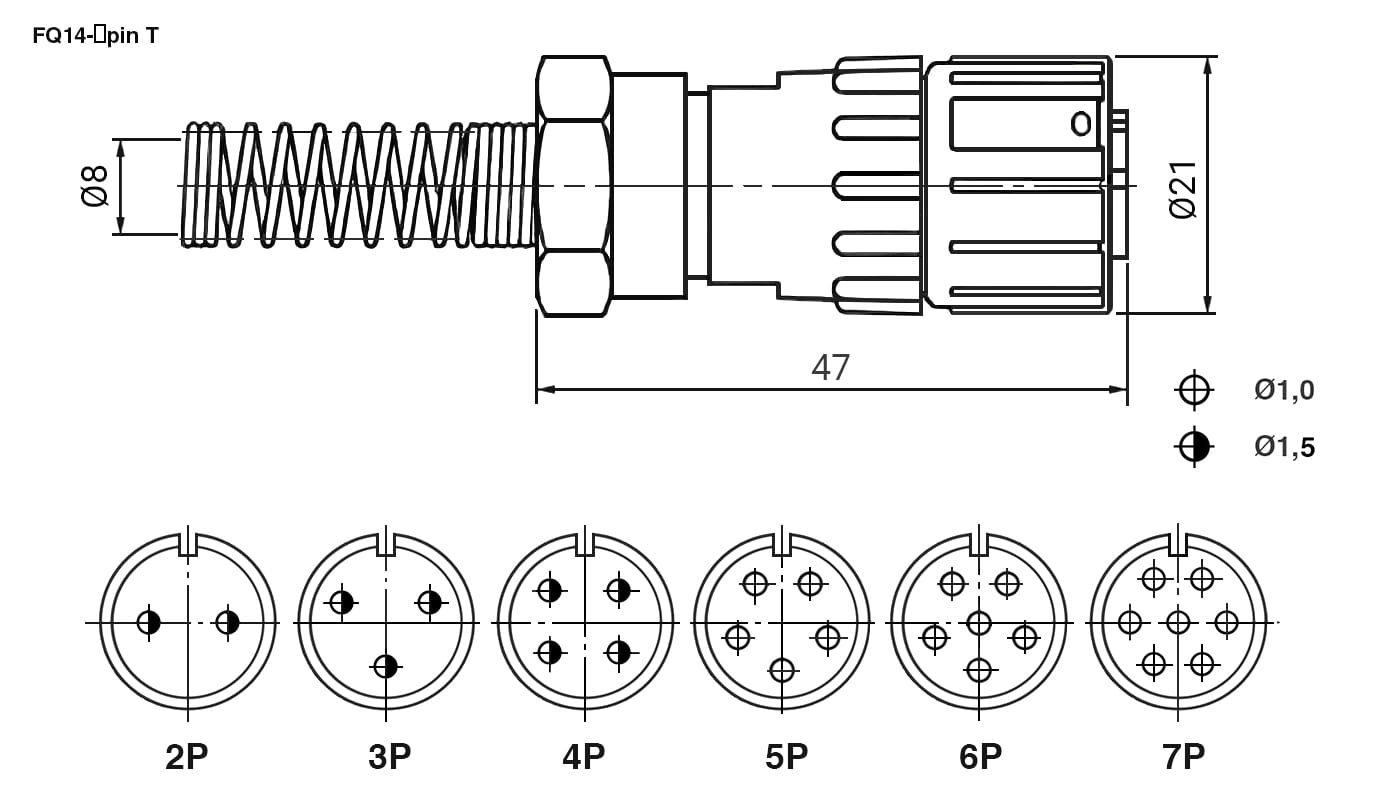

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 308 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 30 шт · только целая упаковка
- Фасовка
- 7 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный, кабельное гнездо с байонетным соединением RUICHI FQ14-5pin TK-8, 5 контактов, IP67, 3 А, 250 В, -55...+85 °С, корпус алюминиевый, контакт медный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20257 шт44308 шт

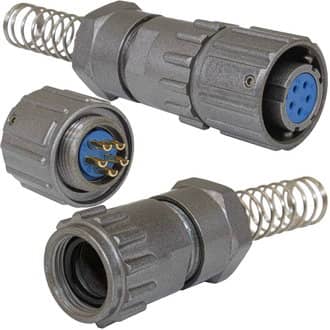

Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ14-5pin TK-8RUICHIАрт. RU 107049 201,89 ₽308 шт по каталогу |  210,32 ₽328 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  191,06 ₽686 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  178,67 ₽195 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  172,37 ₽1 060 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ14 | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает | Разъем быстросъемный цилиндрический серии FQ14Совпадает |
| Количество контактов | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Контактное сопротивление, мОм, не более | 2,5-5 | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 210,32 ₽328 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий5Аналог5Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 191,06 ₽686 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий5Аналог5Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 178,67 ₽195 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий5Аналог5Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 172,37 ₽1 060 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ14АналогРазъем быстросъемный цилиндрический серии FQ14Совпадает
- Количество контактов
- Текущий5Аналог5Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
