Datasheet FQ14-3pin ZK
Технические параметры, размеры и рекомендации производителя

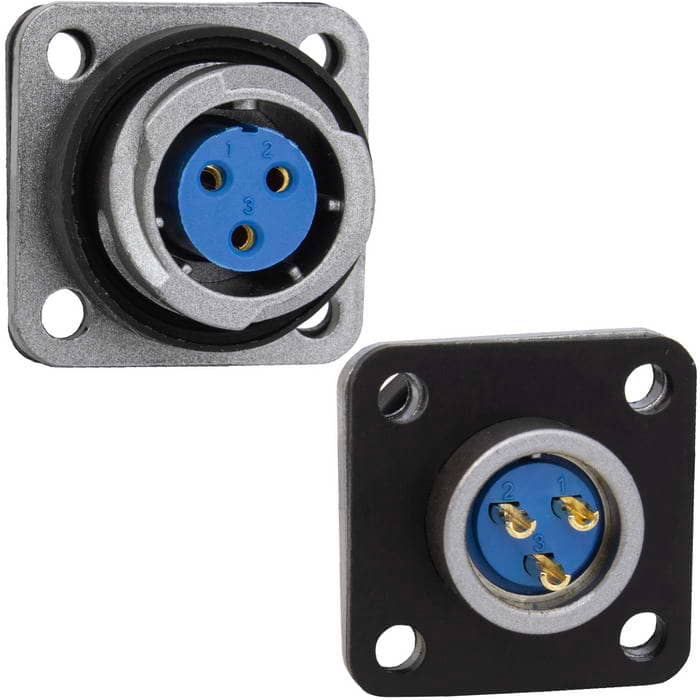

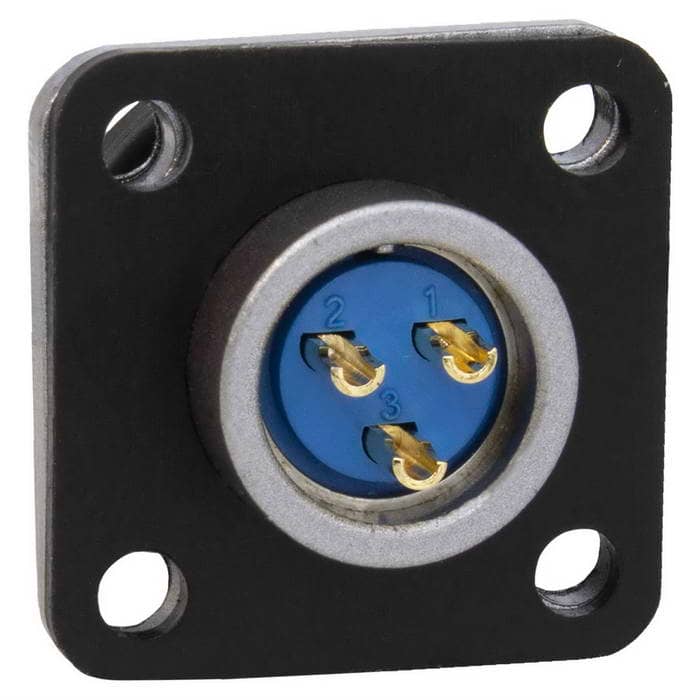

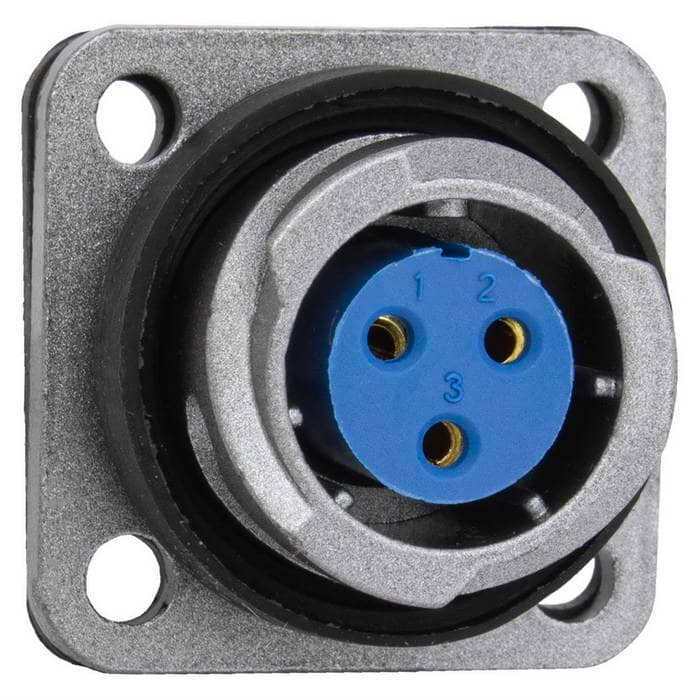

Разъём быстроразъёмный RUICHI FQ14-3pin ZK
3-х контактный
Товар подлежит обязательной маркировке- MPN
- FQ14-3pin ZK
- Бренд
- Ruichi
- Артикул RU
- 107075
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 400
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
Под заказ119,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 10
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 3
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 13.40
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/600
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ14

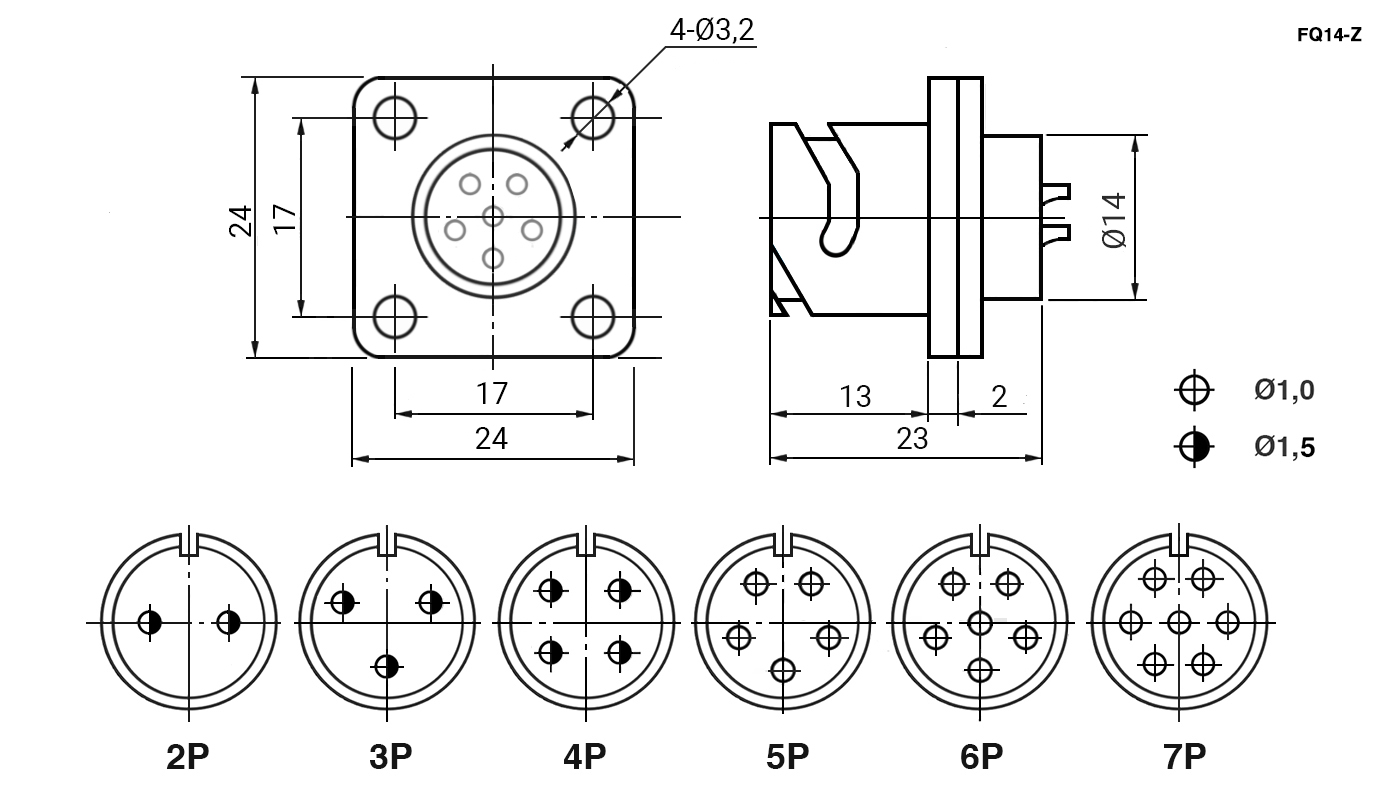

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный RUICHI FQ14-3pin ZK, 3-х контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
