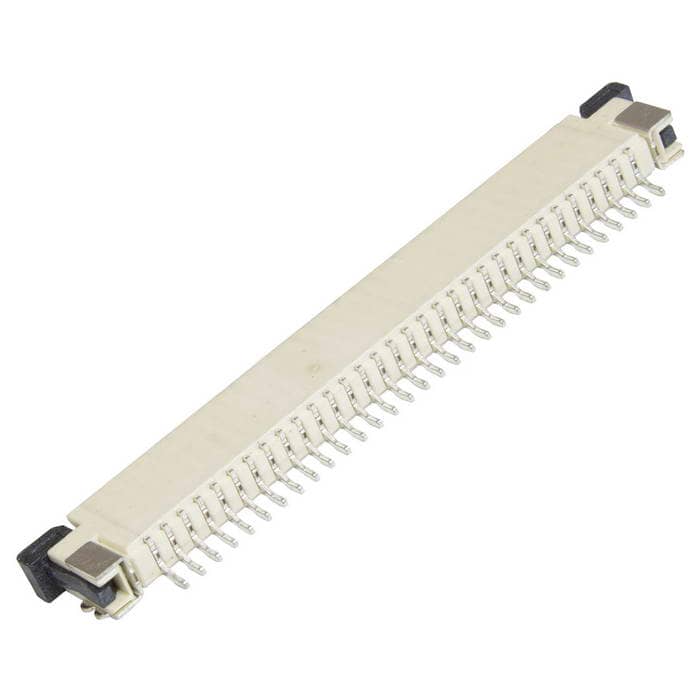

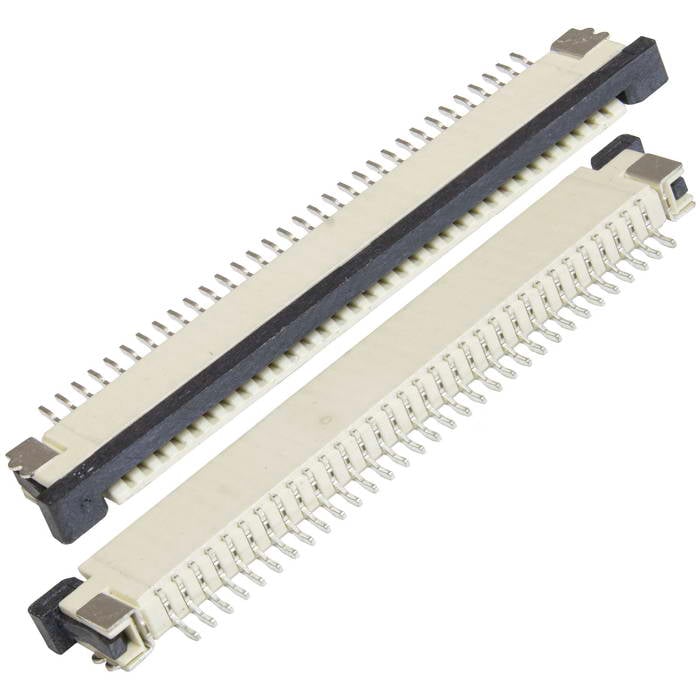

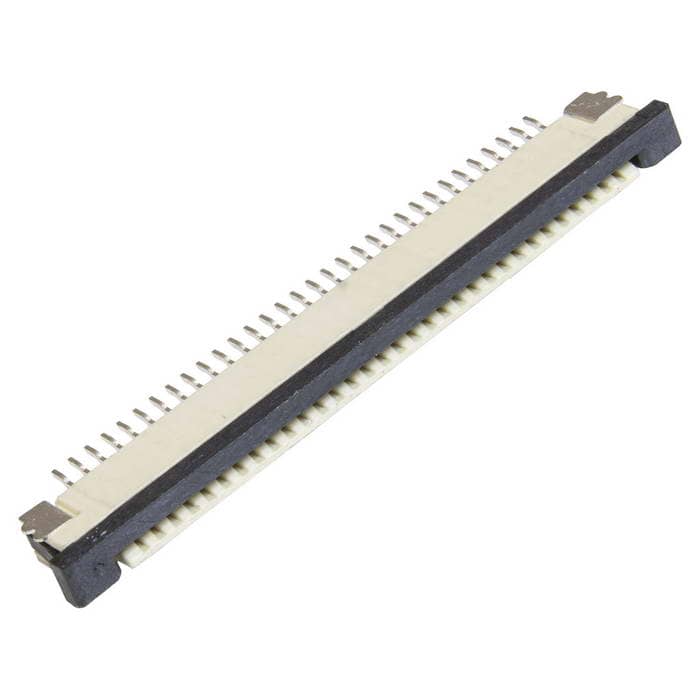

FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI

шаг контактов 1.0 мм, 32 контакта, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку

Товар подлежит обязательной маркировке
MPN
FPC/FFC 1.0mm 32A
Бренд
Ruichi
Артикул RU
125846

Основные параметры

Шаг контактов, мм
1.0
Сопротивление изоляции, МОм, не менее
50
Материал контакта
фосфористая бронза, луженая оловом
Материал контактной части
медный сплав, лужение
Контактная группа
снизу
Максимальный ток, А
0.5
Все характеристики
Документация
742 шт в наличии8,97 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
50
Максимальный ток, А
0.5
Максимальное напряжение, В
50

Монтаж и корпус

Шаг контактов, мм
1.0
Материал контакта
фосфористая бронза, луженая оловом
Материал контактной части
медный сплав, лужение
Контактная группа
снизу
Способ монтажа
монтаж на плату - пайка
Количество контактов
32
Материал корпуса
полистирол UL94V-0

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Транспортная упаковка: размер/кол-во
64*23*35/1000
Вес брутто
1.66

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet FPC/FFC 1.0mm 32A

Технические параметры, размеры и рекомендации производителя

Скачать

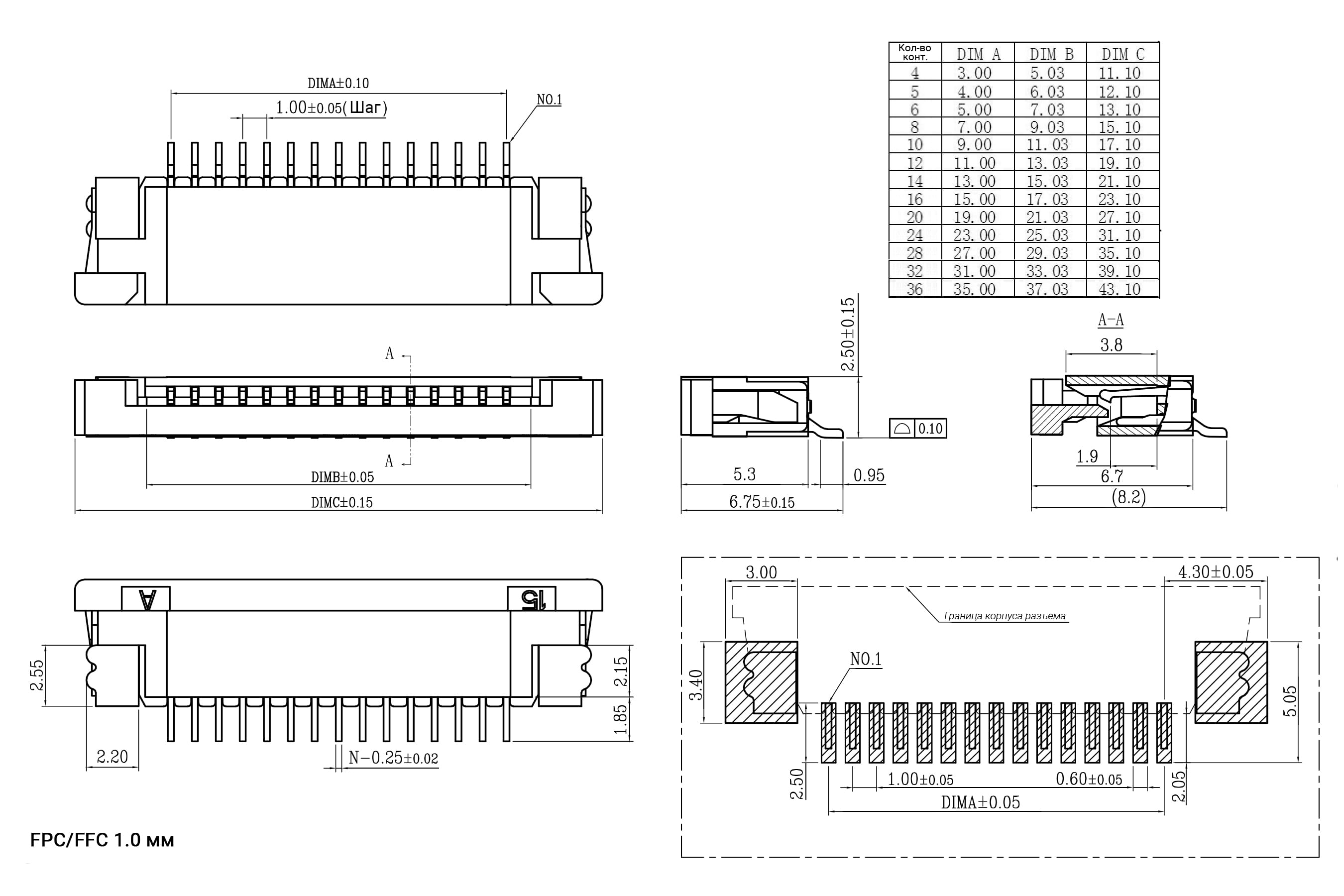

Миниатюра: Схема FPC/FFC 1.0mm 32A
IMAGE · Схема

Схема FPC/FFC 1.0mm 32A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 742 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 000 шт · только целая упаковка
Фасовка
56 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI, шаг контактов 1.0 мм, 32 контакта, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку имеет функцию ручной и автоматической блокировки, которая может соединять шлейф и разъём одним касанием, что делает такой разъем для плоских гибких кабелей и плоских печатных схем более надежным и долговечным. FPC/FFC разъемы также могут иметь опцию экранирования от электромагнитных помех на 360 градусов и поддерживают высокоскоростную передачу данных, а также работают с высокими температурами до 125 °C.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202456 шт13728 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарFPC/FFC 1.0mm 32ARUICHIАрт. RU 125846
8,97 ₽742 шт по каталогу
Параметрический вариантRUICHIFPC/FFC 0.5mm 32AАрт. RU 125857
5,12 ₽135 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 1.0mm 36AАрт. RU 125859
10,06 ₽754 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 1.0mm 28AАрт. RU 125845
6,27 ₽880 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 1.0mm 16AАрт. RU 125842
5,51 ₽120 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Материал корпусаполистирол UL94V-0полистирол UL94V-0Совпадаетполистирол UL94V-0Совпадаетполистирол UL94V-0Совпадаетполистирол UL94V-0Совпадает
Способ монтажамонтаж на плату - пайкамонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадает
Количество контактов3232Совпадает36Отличается28Отличается16Отличается
Сопротивление изоляции, МОм, не менее5050Совпадает50Совпадает50Совпадает50Совпадает
Максимальное напряжение, В5050Совпадает50Совпадает50Совпадает50Совпадает
  • Параметрический вариантRUICHIFPC/FFC 0.5mm 32AАрт. RU 125857
    5,12 ₽135 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий32Аналог32Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 1.0mm 36AАрт. RU 125859
    10,06 ₽754 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий32Аналог36Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 1.0mm 28AАрт. RU 125845
    6,27 ₽880 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий32Аналог28Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 1.0mm 16AАрт. RU 125842
    5,51 ₽120 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий32Аналог16Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
