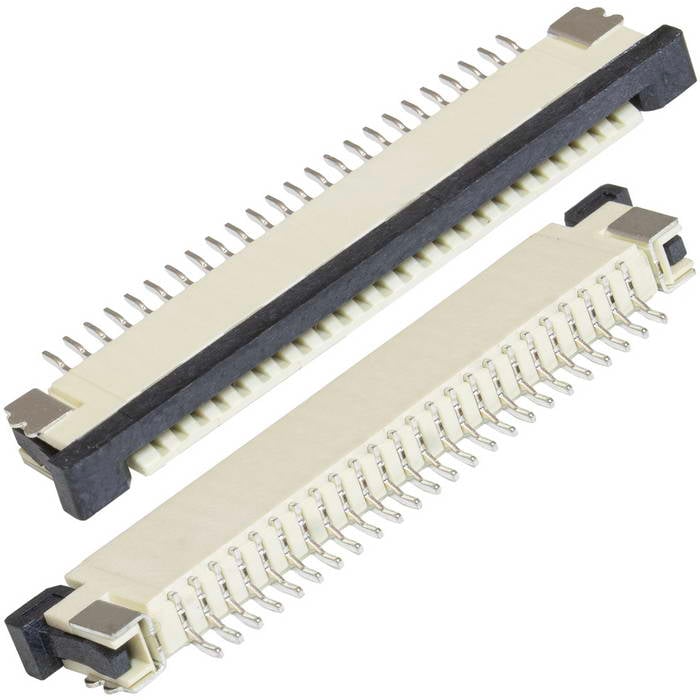

Datasheet FPC/FFC 1.0mm 24A
Технические параметры, размеры и рекомендации производителя
FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI
шаг контактов 1.0 мм, 24 контакта, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку
Товар подлежит обязательной маркировке- MPN
- FPC/FFC 1.0mm 24A
- Бренд
- Ruichi
- Артикул RU
- 125844
Основные параметры
- Шаг контактов, мм
- 1.0
- Сопротивление изоляции, МОм, не менее
- 50
- Материал контакта
- фосфористая бронза, луженая оловом
- Материал контактной части
- медный сплав, лужение
- Контактная группа
- снизу
- Максимальный ток, А
- 0.5
486 шт в наличии5,36 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 50
- Максимальный ток, А
- 0.5
- Максимальное напряжение, В
- 50
Монтаж и корпус
- Шаг контактов, мм
- 1.0
- Материал контакта
- фосфористая бронза, луженая оловом
- Материал контактной части
- медный сплав, лужение
- Контактная группа
- снизу
- Способ монтажа
- монтаж на плату - пайка
- Количество контактов
- 24
- Материал корпуса
- полистирол UL94V-0
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 64*23*35/1000
- Вес брутто
- 1.32

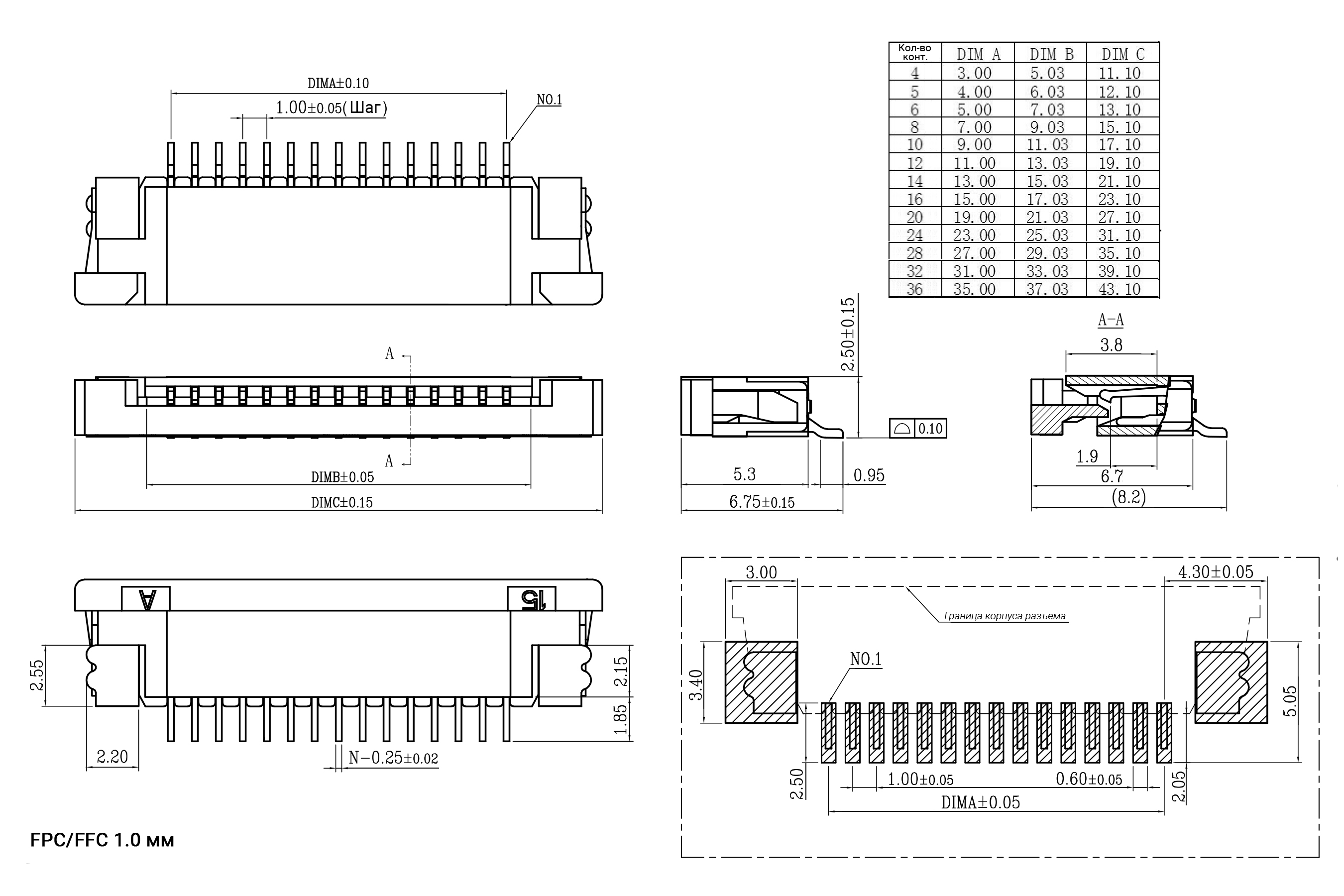

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 486 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 72 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI, шаг контактов 1.0 мм, 24 контакта, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку имеет функцию ручной и автоматической блокировки, которая может соединять шлейф и разъём одним касанием, что делает такой разъем для плоских гибких кабелей и плоских печатных схем более надежным и долговечным. FPC/FFC разъемы также могут иметь опцию экранирования от электромагнитных помех на 360 градусов и поддерживают высокоскоростную передачу данных, а также работают с высокими температурами до 125 °C.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202472 шт6432 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFPC/FFC 1.0mm 24ARUICHIАрт. RU 125844 5,36 ₽486 шт по каталогу |  5,12 ₽570 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,12 ₽102 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,77 ₽528 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,47 ₽210 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Количество контактов | 24 | 8Отличается | 10Отличается | 5Отличается | 20Отличается |
| Материал корпуса | полистирол UL94V-0 | полистирол UL94V-0Совпадает | полистирол UL94V-0Совпадает | полистирол UL94V-0Совпадает | полистирол UL94V-0Совпадает |
| Максимальное напряжение, В | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Максимальный ток, А | 0.5 | 0.5Совпадает | 0.5Совпадает | 0.5Совпадает | 0.5Совпадает |
- 5,12 ₽570 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Количество контактов
- Текущий24Аналог8Отличается
- Материал корпуса
- Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
- Максимальное напряжение, В
- Текущий50Аналог50Совпадает
- Максимальный ток, А
- Текущий0.5Аналог0.5Совпадает
- 5,12 ₽102 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Количество контактов
- Текущий24Аналог10Отличается
- Материал корпуса
- Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
- Максимальное напряжение, В
- Текущий50Аналог50Совпадает
- Максимальный ток, А
- Текущий0.5Аналог0.5Совпадает
- 4,77 ₽528 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Количество контактов
- Текущий24Аналог5Отличается
- Материал корпуса
- Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
- Максимальное напряжение, В
- Текущий50Аналог50Совпадает
- Максимальный ток, А
- Текущий0.5Аналог0.5Совпадает
- 4,47 ₽210 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Количество контактов
- Текущий24Аналог20Отличается
- Материал корпуса
- Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
- Максимальное напряжение, В
- Текущий50Аналог50Совпадает
- Максимальный ток, А
- Текущий0.5Аналог0.5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
