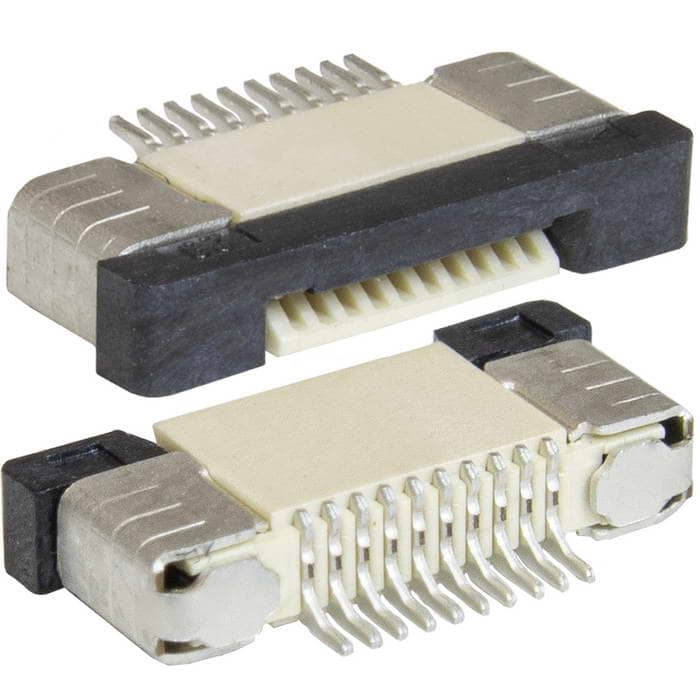

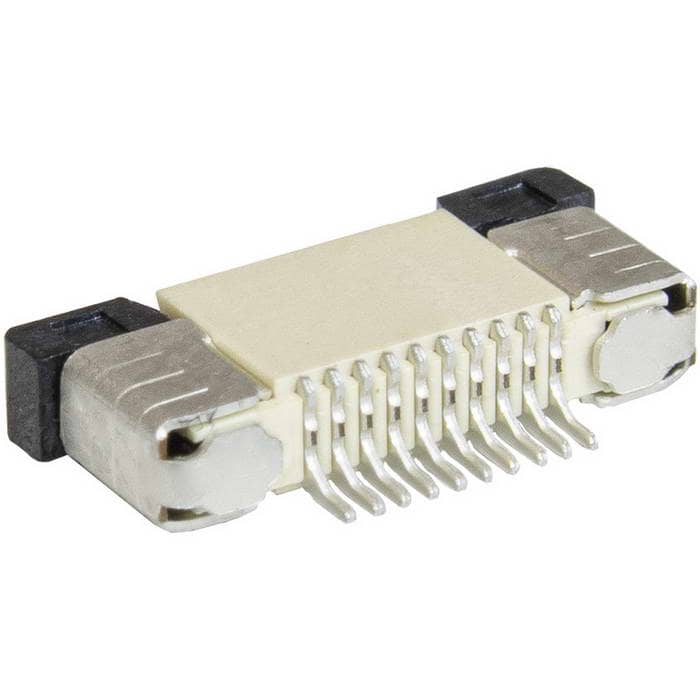

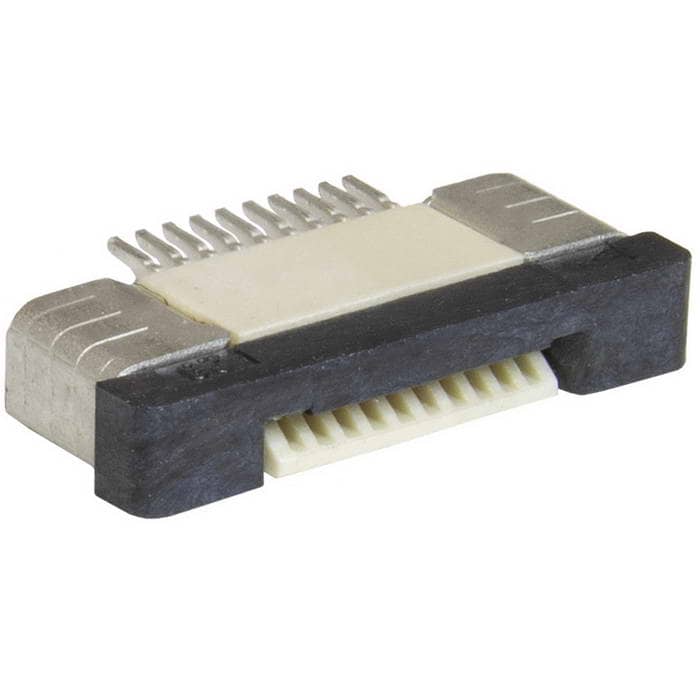

FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI

шаг контактов 0.5 мм, 10 контактов, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку

Товар подлежит обязательной маркировке
MPN
FPC/FFC 0.5mm 10A
Бренд
Ruichi
Артикул RU
125850

Основные параметры

Шаг контактов, мм
0.5
Сопротивление изоляции, МОм, не менее
50
Материал контакта
фосфористая бронза, луженая оловом
Материал контактной части
медный сплав, лужение
Контактная группа
снизу
Максимальный ток, А
0.5
Все характеристики
Документация
330 шт в наличии5,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
50
Максимальный ток, А
0.5
Максимальное напряжение, В
50

Монтаж и корпус

Шаг контактов, мм
0.5
Материал контакта
фосфористая бронза, луженая оловом
Материал контактной части
медный сплав, лужение
Контактная группа
снизу
Способ монтажа
монтаж на плату - пайка
Количество контактов
10
Материал корпуса
полистирол UL94V-0
Высота, мм
2.00 ±0.15

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Транспортная упаковка: размер/кол-во
65*24*16/1000
Вес брутто
0.39

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

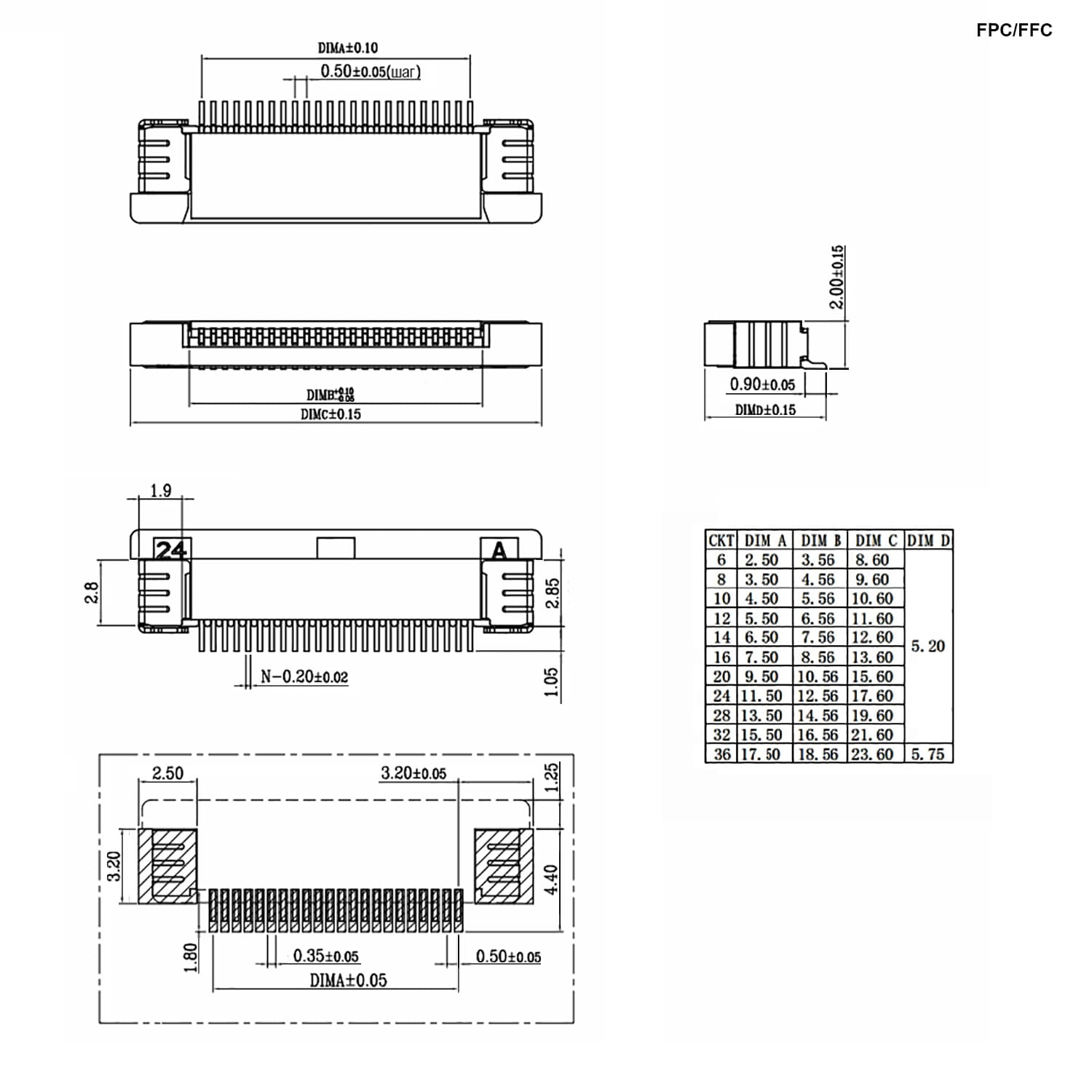

Миниатюра: Схема FPC/FFC 0.5mm 10A
IMAGE · Схема

Схема FPC/FFC 0.5mm 10A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 330 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
110 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

FPC/FFC разъем для гибких плоских печатных шлейфов и печатных плат RUICHI, шаг контактов 0.5 мм, 10 контактов, 0.5 А, 50 В, 50 МОм, корпус полистирол UL94V-0, монтаж на плату, под пайку имеет функцию ручной и автоматической блокировки, которая может соединять шлейф и разъём одним касанием, что делает такой разъем для плоских гибких кабелей и плоских печатных схем более надежным и долговечным. FPC/FFC разъемы также могут иметь опцию экранирования от электромагнитных помех на 360 градусов и поддерживают высокоскоростную передачу данных, а также работают с высокими температурами до 125 °C.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026110 шт3330 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарFPC/FFC 0.5mm 10ARUICHIАрт. RU 125850
5,26 ₽330 шт по каталогу
Параметрический вариантRUICHIFPC/FFC 0.5mm 08AАрт. RU 125849
5,26 ₽305 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 0.5mm 32AАрт. RU 125857
5,12 ₽135 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 1.0mm 08AАрт. RU 125838
5,12 ₽570 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIFPC/FFC 1.0mm 16AАрт. RU 125842
5,51 ₽120 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Материал корпусаполистирол UL94V-0полистирол UL94V-0Совпадаетполистирол UL94V-0Совпадаетполистирол UL94V-0Совпадаетполистирол UL94V-0Совпадает
Способ монтажамонтаж на плату - пайкамонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадает
Количество контактов108Отличается32Отличается8Отличается16Отличается
Сопротивление изоляции, МОм, не менее5050Совпадает50Совпадает50Совпадает50Совпадает
Максимальное напряжение, В5050Совпадает50Совпадает50Совпадает50Совпадает
  • Параметрический вариантRUICHIFPC/FFC 0.5mm 08AАрт. RU 125849
    5,26 ₽305 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий10Аналог8Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 0.5mm 32AАрт. RU 125857
    5,12 ₽135 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий10Аналог32Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 1.0mm 08AАрт. RU 125838
    5,12 ₽570 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий10Аналог8Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIFPC/FFC 1.0mm 16AАрт. RU 125842
    5,51 ₽120 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    Текущийполистирол UL94V-0Аналогполистирол UL94V-0Совпадает
    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Количество контактов
    Текущий10Аналог16Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий50Аналог50Совпадает
    Максимальное напряжение, В
    Текущий50Аналог50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
