Datasheet FDV301N (Elecsuper)
Технические параметры, размеры и рекомендации производителя
FDV301N Elecsuper полевой транзистор (MOSFET)
N-канал, 20 В, 1.25 А, 300 мОм, SOT-23
- MPN
- FDV301N (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 124522
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 20
- Максимальный ток стока (при Ta=25C), А
- 1,25
- Минимальное сопротивление открытого канала, мОм
- 300
- Емкость, пФ
- 33
- Заряд затвора, нКл
- 0,8
12 500 шт в наличии1,81 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 20
- Максимальный ток стока (при Ta=25C), А
- 1,25
- Минимальное сопротивление открытого канала, мОм
- 300
- Емкость, пФ
- 33
Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/15000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 0,8
- Тип
- MOSFET

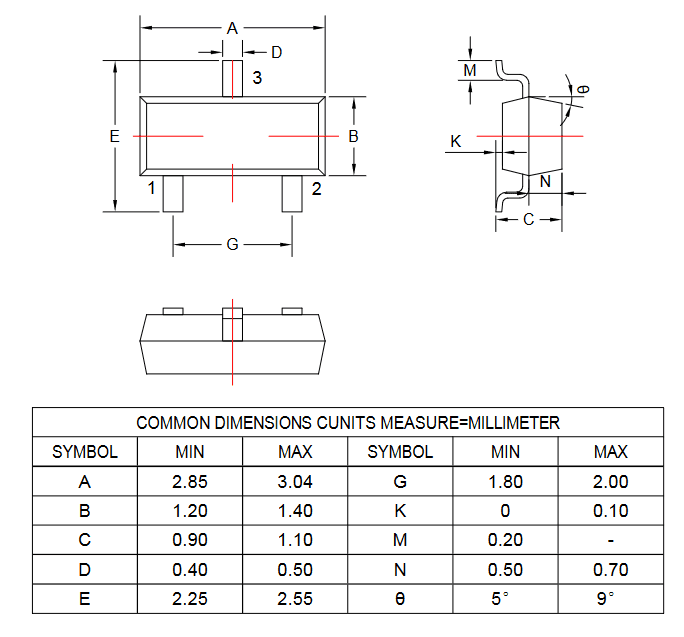

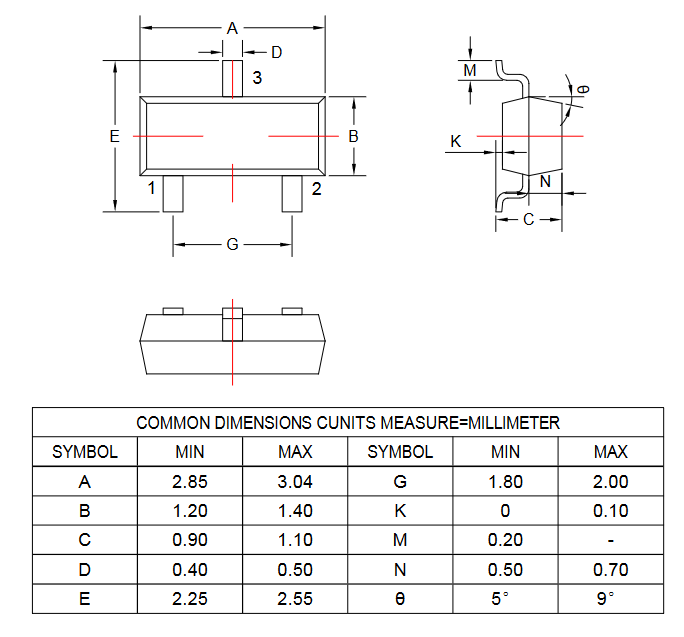

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 12 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
FDV301N N-канальный полевой транзистор для поверхностного монтажа в корпусе SOT-23. Напряжение сток-исток 20 Вольт, максимальный ток стока 1.25 А. Сопротивление канала в открытом состоянии 300 мОм (при Vgs = 4.5 В, Id = 0.9 А). Заряд затвора 0.8 нКл
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024250 шт2500 шт
20243 000 шт412 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFDV301N (Elecsuper)ElecsuperАрт. RU 124522 1,81 ₽12 500 шт по каталогу |  3,10 ₽14 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 1,27 ₽1 500 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 2,85 ₽11 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,70 ₽11 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Емкость, пФ | 33 | 9,5Отличается | 33Совпадает | 83Отличается | 25Отличается |
| Максимальное напряжение сток-исток, В | 20 | 25Отличается | 20Совпадает | 20Совпадает | 60Отличается |
- 3,10 ₽14 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Емкость, пФ
- Текущий33Аналог9,5Отличается
- Максимальное напряжение сток-исток, В
- Текущий20Аналог25Отличается
- 1,27 ₽1 500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Емкость, пФ
- Текущий33Аналог33Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог20Совпадает
- 2,85 ₽11 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Емкость, пФ
- Текущий33Аналог83Отличается
- Максимальное напряжение сток-исток, В
- Текущий20Аналог20Совпадает
- 0,70 ₽11 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Емкость, пФ
- Текущий33Аналог25Отличается
- Максимальное напряжение сток-исток, В
- Текущий20Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
