PDF · Datasheet
Datasheet ES2J (Jingdao)
Технические параметры, размеры и рекомендации производителя
ES2J
ультрабыстрый диод Jingdao, 600 В, 2 А, 35 нс, корпус DO-214AA (SMB)
- MPN
- ES2J (Jingdao)
- Бренд
- Jingdao
- Артикул RU
- 124850
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 600
- Максимальный прямой ток, А
- 2
- Прямое падение напряжения (Vf), В
- 1,68
- Ударный прямой ток, А
- 60
- Ток утечки, мкА
- 5
25 200 шт в наличии1,20 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 600
- Максимальный прямой ток, А
- 2
- Прямое падение напряжения (Vf), В
- 1,68
- Ударный прямой ток, А
- 60
- Ток утечки, мкА
- 5
- Емкость, пФ
- 40
Монтаж и корпус
- Корпус
- DO-214AA (SMB)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.24
- Транспортная упаковка: размер/кол-во
- 40*40*40/30000
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 35

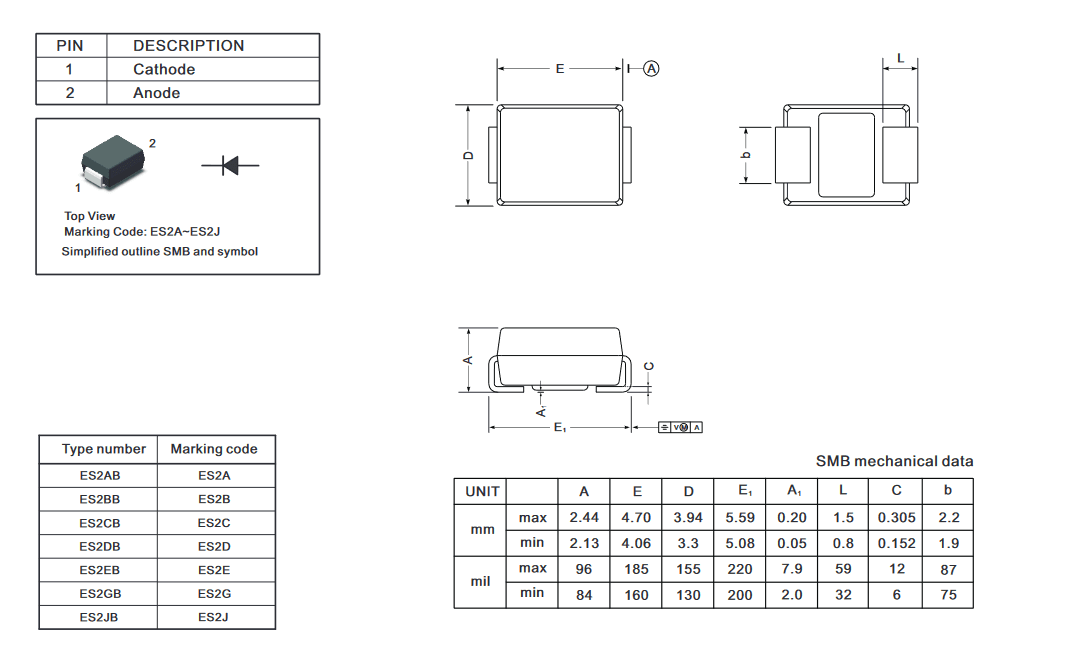

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 25 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 400 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
ES2J - ультрабыстрый диод для поверхностного монтажа в корпусе DO-214AA (SMB), максимальное обратное напряжение 600 Вольт, максимальный прямой ток 2 Ампера. Прямое падение напряжения 1 Вольт. Время обратного восстановления 35 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024400 шт31 200 шт
20243 000 шт824 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарES2J (Jingdao)JingdaoАрт. RU 124850 1,20 ₽25 200 шт по каталогу |  1,40 ₽5 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  1,57 ₽29 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 1,57 ₽46 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,12 ₽60 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | DO-214AA (SMB) | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AA (SMB)Совпадает | DO-214AC (SMA)Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 600 | 600Совпадает | 100Отличается | 200Отличается | 100Отличается |
| Максимальный прямой ток, А | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
- 1,40 ₽5 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий600Аналог600Совпадает
- Максимальный прямой ток, А
- Текущий2Аналог2Совпадает
- 1,57 ₽29 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий600Аналог100Отличается
- Максимальный прямой ток, А
- Текущий2Аналог2Совпадает
- 1,57 ₽46 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий600Аналог200Отличается
- Максимальный прямой ток, А
- Текущий2Аналог2Совпадает
- 1,12 ₽60 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-214AA (SMB)АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий600Аналог100Отличается
- Максимальный прямой ток, А
- Текущий2Аналог2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
