Модуль DС-DС понижающий

ультра маленький RUICHI EM-936 (MP2307DN Mini-360)

MPN
EM-936
Бренд
Ruichi
Артикул RU
123084

Основные параметры

Номинальный ток, мА
1800
Тип модуля
DC-DC понижающий
Описание
Ультра маленький DC-DC понижающий модуль Mini-360
Особенности
аналог: Mini360
Функции
синхронное выпрямление
Максимальный ток, А
3A
Все характеристики
Документация
Под заказ56,03 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Номинальный ток, мА
1800
Максимальный ток, А
3A
Входное напряжение, В
4.75...23
Выходное напряжение, В
0,9...15
Уровень пульсаций напряжения, мВ
30
Частота
340кГц

Монтаж и корпус

Глубина, мм
17.3
Ширина, мм
11.2
Высота, мм
3.8

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+85

Упаковка и вес

Вес брутто
2.18
Транспортная упаковка: размер/кол-во
28.5*21*19/2000

Другие параметры

Тип модуля
DC-DC понижающий
Описание
Ультра маленький DC-DC понижающий модуль Mini-360
Особенности
аналог: Mini360
Функции
синхронное выпрямление
КПД, %
до 96

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

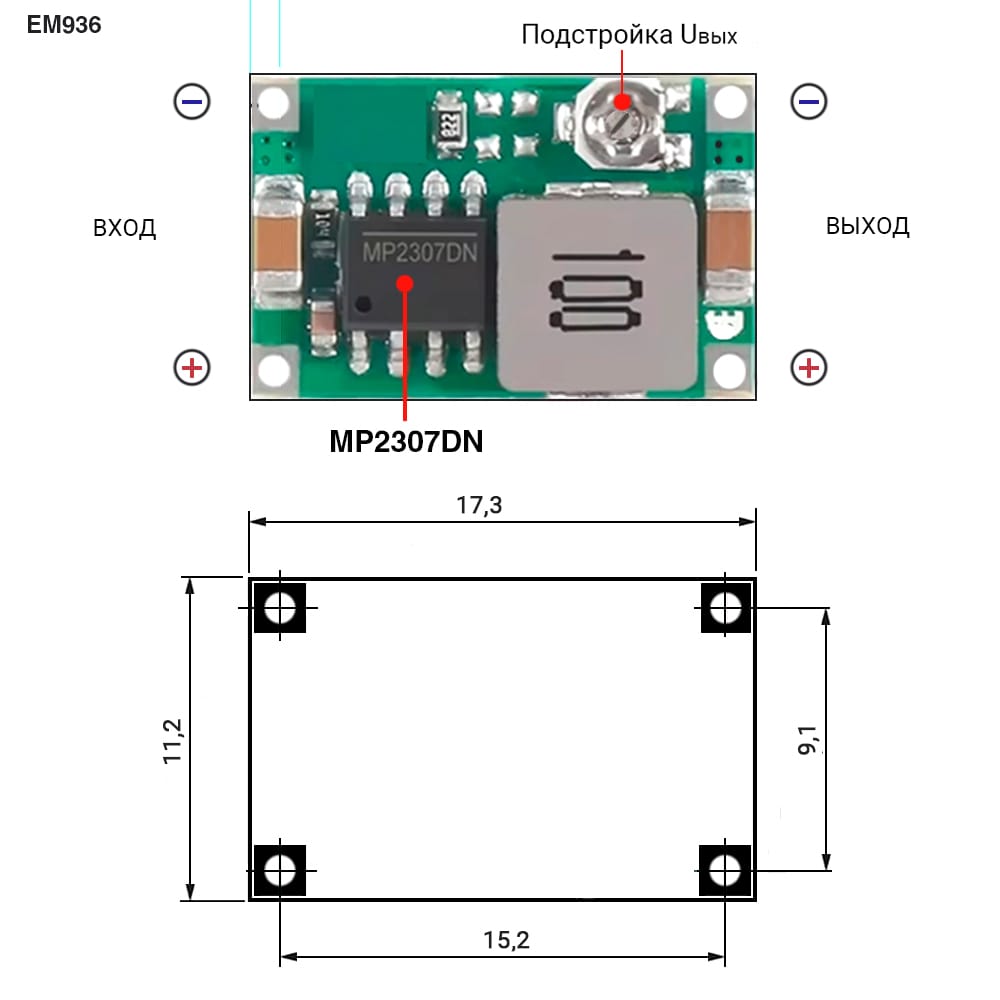

Миниатюра: Схема EM-936
IMAGE · Схема

Схема EM-936

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 2 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка партии не указаны

Описание

Модуль DС-DС понижающий, ультра маленький RUICHI EM-936 (MP2307DN Mini-360 ) - обеспечивает синхронное выпрямление и понижение входящего напряжения.
