Концевые выключатели (микропереключатели)

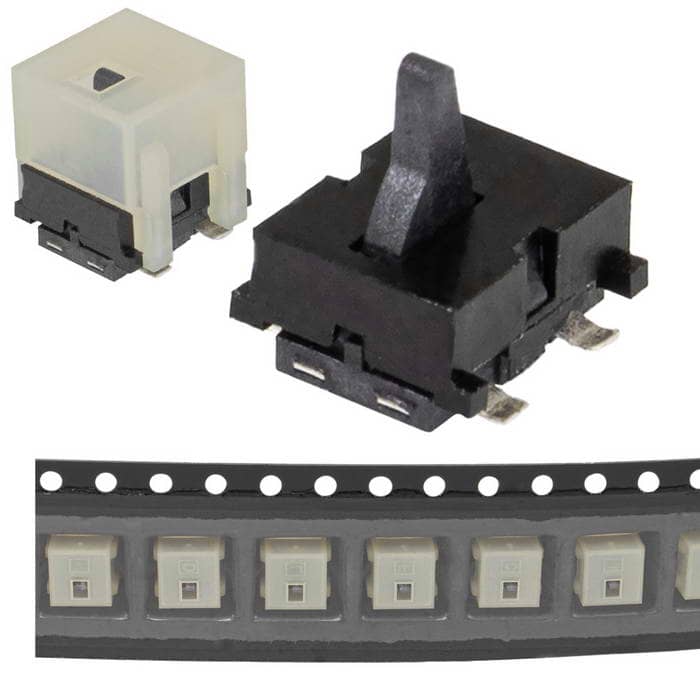

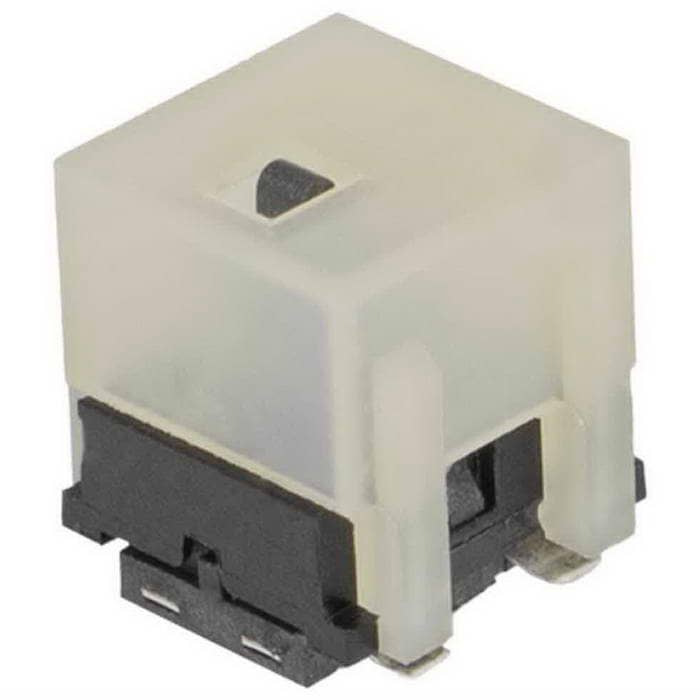

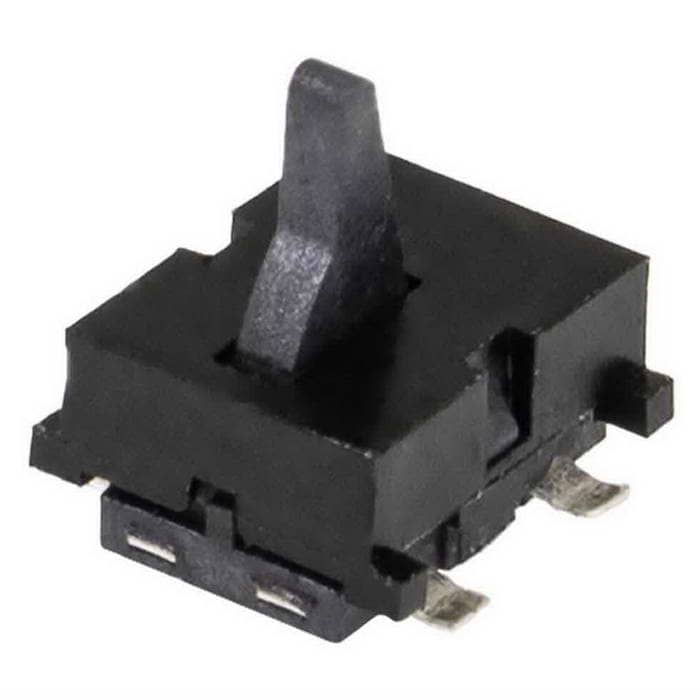

Микропереключатель RUICHI DS-014, 0.1 А, 30 В, 100 мОм, 50000 циклов, -40..+70°C

MPN: DS-014
Бренд: Ruichi
Артикул RU: 121384
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 800 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике

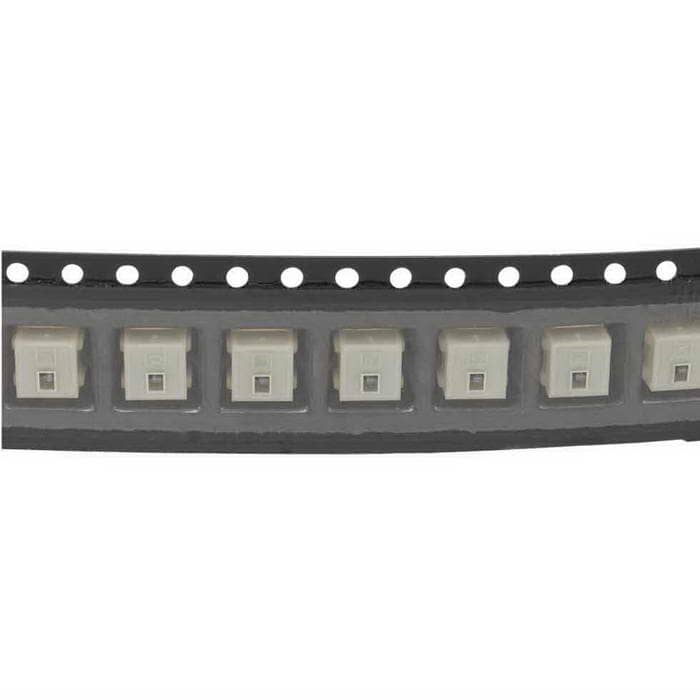

Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2023
Документация: Datasheet отсутствует — можно запросить

800 шт в наличии6,20 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

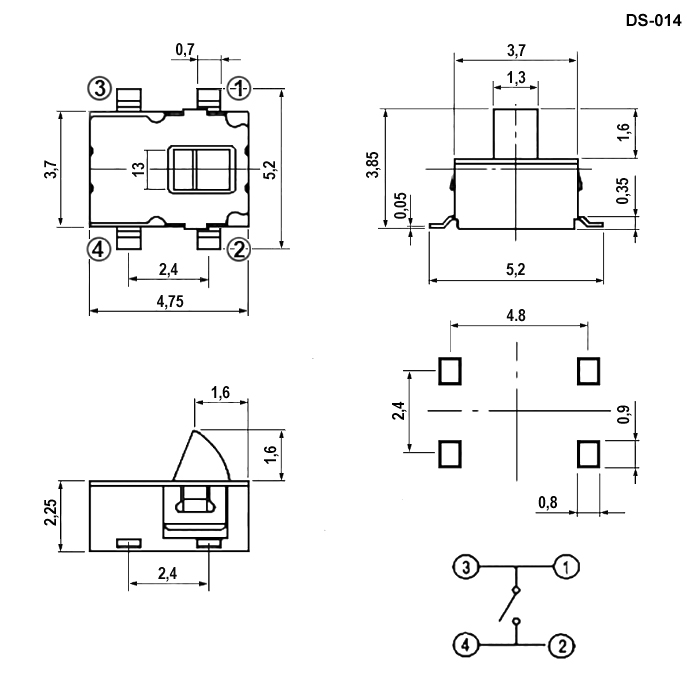

Схема DS-014

Габаритный чертёж и расположение контактов

Скачать

Характеристики

15 параметров из источника

Тип переключателя: Микропереключатель серии DS, SMT
Схема переключения: OFF-(ON)
Особенности конструкции: положение вертикальное
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 100
Диэлектрическая прочность, В: 500 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее: 100000
Вес брутто: 0.38
Транспортная упаковка: размер/кол-во: 41*41*30/2000
Диапазон рабочих температур, °C: -25...+85
Номинальное напряжение, В: 6-12
Номинальный ток, А: 0,1
Глубина, мм: 4.75
Ширина, мм: 3.7 (корпус)
Высота, мм: 2.25

Описание

Микропереключатель RUICHI DS-014, 0.1 А, 30 В, 100 мОм, 50000 циклов, -40..+70°C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2023100 шт8800 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарDS-014RUICHIАрт. RU 121384 6,20 ₽800 шт по каталогу	Параметрический вариантRUICHIDS-013Арт. RU 121385 6,20 ₽520 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-015Арт. RU 121383 12,18 ₽9 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-017RАрт. RU 121381 5,78 ₽550 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-020RАрт. RU 121378 15,49 ₽10 шт по каталогу Совпадает 2 из 5 сравнимых параметров
Схема переключения	OFF-(ON)	OFF-(ON)Совпадает	OFF-(ON)Совпадает	OFF-(ON)Совпадает	OFF-(ON)Совпадает
Контактное сопротивление, мОм, не более	100	1Отличается	50Отличается	50Отличается	80Отличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100Отличается	100Отличается	100Отличается	100Отличается
Номинальное напряжение, В	6-12	5Отличается	5Отличается	5Отличается	12Отличается
Номинальный ток, А	0,1	0,1Совпадает	0,1Совпадает	0,1Совпадает	0.1Совпадает

Параметрический вариантRUICHIDS-013Арт. RU 121385
6,20 ₽520 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON)АналогOFF-(ON)Совпадает
Контактное сопротивление, мОм, не более
Текущий100Аналог1Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100Отличается
Номинальное напряжение, В
Текущий6-12Аналог5Отличается
Номинальный ток, А
Текущий0,1Аналог0,1Совпадает
Открыть товар
Параметрический вариантRUICHIDS-015Арт. RU 121383
12,18 ₽9 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON)АналогOFF-(ON)Совпадает
Контактное сопротивление, мОм, не более
Текущий100Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100Отличается
Номинальное напряжение, В
Текущий6-12Аналог5Отличается
Номинальный ток, А
Текущий0,1Аналог0,1Совпадает
Открыть товар
Параметрический вариантRUICHIDS-017RАрт. RU 121381
5,78 ₽550 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON)АналогOFF-(ON)Совпадает
Контактное сопротивление, мОм, не более
Текущий100Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100Отличается
Номинальное напряжение, В
Текущий6-12Аналог5Отличается
Номинальный ток, А
Текущий0,1Аналог0,1Совпадает
Открыть товар
Параметрический вариантRUICHIDS-020RАрт. RU 121378
15,49 ₽10 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON)АналогOFF-(ON)Совпадает
Контактное сопротивление, мОм, не более
Текущий100Аналог80Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100Отличается
Номинальное напряжение, В
Текущий6-12Аналог12Отличается
Номинальный ток, А
Текущий0,1Аналог0.1Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
