Концевые выключатели (микропереключатели)

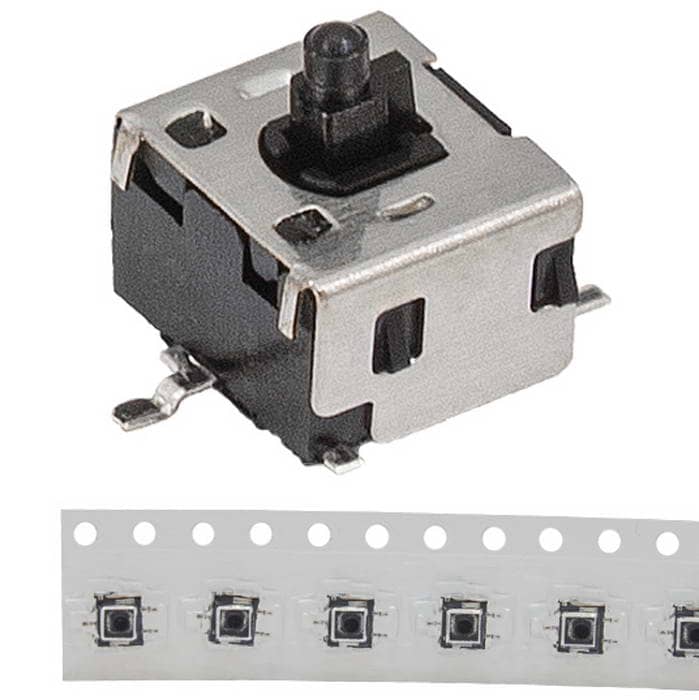

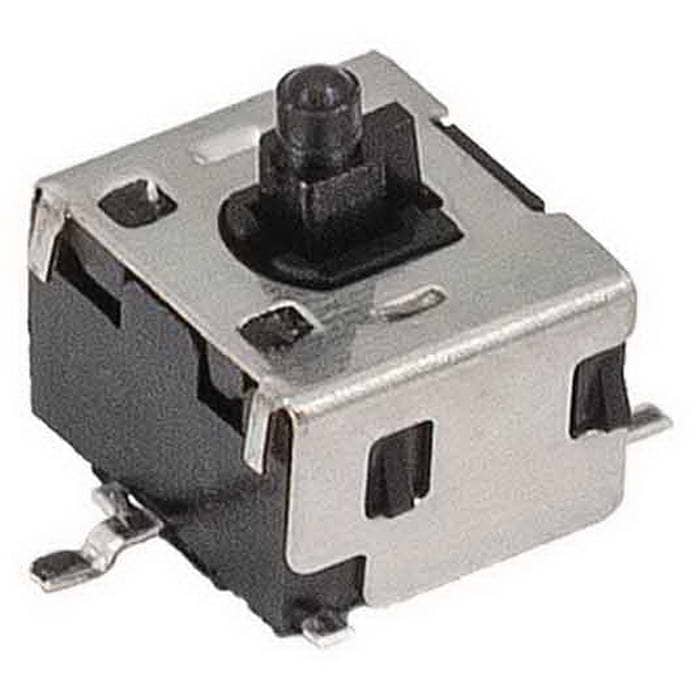

Микропереключатель RUICHI DS-005, 0.1 А, 30 В, 500 мОм, 50000 циклов, 3х4.1х3.4 мм, -40..+70°C

MPN: DS-005
Бренд: Ruichi
Артикул RU: 121377
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 360 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 30 шт в упаковке
Date code / партия: Год / маркировка: 2023
Документация: Datasheet отсутствует — можно запросить

360 шт в наличии17,56 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

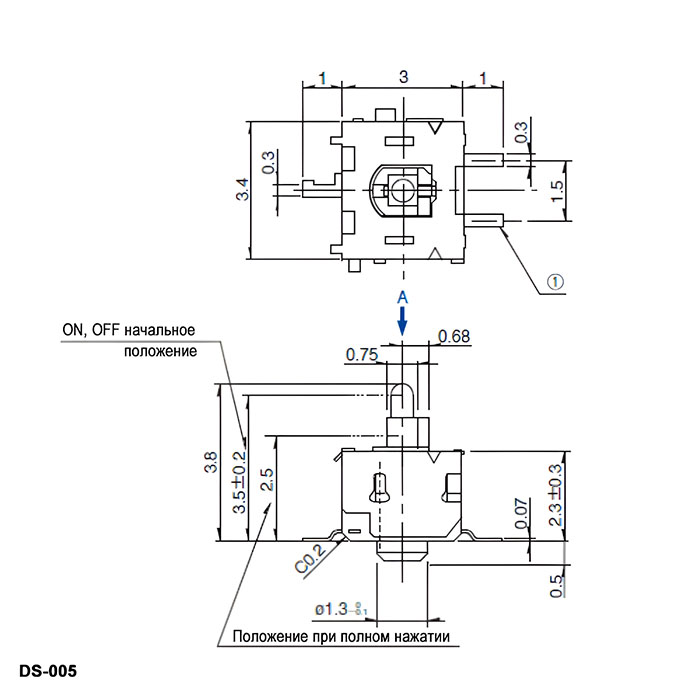

Схема DS-005

Габаритный чертёж и расположение контактов

Скачать

Характеристики

15 параметров из источника

Тип переключателя: Микропереключатель серии DS, SMT
Схема переключения: OFF-(ON) SPST
Особенности конструкции: положение вертикальное
Сопротивление изоляции, МОм, не менее: 100
Контактное сопротивление, мОм, не более: 0,5-1
Диэлектрическая прочность, В: 100
Количество циклов коммутации (электро), не менее: 50000
Вес брутто: 0.13
Транспортная упаковка: размер/кол-во: 41*41*30/720
Диапазон рабочих температур, °C: -10...+60
Номинальное напряжение, В: 30
Номинальный ток, А: 0.1
Глубина, мм: 3
Ширина, мм: 3,4
Высота, мм: 2.3 (корпус)

Описание

Микропереключатель RUICHI DS-005, 0.1 А, 30 В, 500 мОм, 50000 циклов, 3х4.1х3.4 мм, -40..+70°C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202330 шт12360 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарDS-005RUICHIАрт. RU 121377 17,56 ₽360 шт по каталогу	Параметрический вариантRUICHISX-15(SX-A2-WS)Арт. RU 84337 8,33 ₽3 300 шт по каталогу Совпадает 2 из 3 сравнимых параметров	Параметрический вариантRUICHIDS-020RАрт. RU 121378 15,49 ₽10 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-009Арт. RU 121388 15,49 ₽340 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-012Арт. RU 121386 15,49 ₽240 шт по каталогу Совпадает 2 из 5 сравнимых параметров
Схема переключения	OFF-(ON) SPST	On-OffОтличается	OFF-(ON)Отличается	(ON)-OFF-(ON)Отличается	(ON)-OFF-(ON)Отличается
Номинальное напряжение, В	30	30Совпадает	12Отличается	5Отличается	5Отличается
Номинальный ток, А	0.1	0,1Совпадает	0.1Совпадает	0,1Совпадает	0,1Совпадает
Контактное сопротивление, мОм, не более	0,5-1	—Нет данных	80Отличается	50Отличается	50Отличается
Сопротивление изоляции, МОм, не менее	100	—Нет данных	100Совпадает	100Совпадает	100Совпадает

Параметрический вариантRUICHISX-15(SX-A2-WS)Арт. RU 84337
8,33 ₽3 300 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) SPSTАналогOn-OffОтличается
Номинальное напряжение, В
Текущий30Аналог30Совпадает
Номинальный ток, А
Текущий0.1Аналог0,1Совпадает
Контактное сопротивление, мОм, не более
Текущий0,5-1Аналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий100Аналог—Нет данных
Открыть товар
Параметрический вариантRUICHIDS-020RАрт. RU 121378
15,49 ₽10 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) SPSTАналогOFF-(ON)Отличается
Номинальное напряжение, В
Текущий30Аналог12Отличается
Номинальный ток, А
Текущий0.1Аналог0.1Совпадает
Контактное сопротивление, мОм, не более
Текущий0,5-1Аналог80Отличается
Сопротивление изоляции, МОм, не менее
Текущий100Аналог100Совпадает
Открыть товар
Параметрический вариантRUICHIDS-009Арт. RU 121388
15,49 ₽340 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) SPSTАналог(ON)-OFF-(ON)Отличается
Номинальное напряжение, В
Текущий30Аналог5Отличается
Номинальный ток, А
Текущий0.1Аналог0,1Совпадает
Контактное сопротивление, мОм, не более
Текущий0,5-1Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100Аналог100Совпадает
Открыть товар
Параметрический вариантRUICHIDS-012Арт. RU 121386
15,49 ₽240 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) SPSTАналог(ON)-OFF-(ON)Отличается
Номинальное напряжение, В
Текущий30Аналог5Отличается
Номинальный ток, А
Текущий0.1Аналог0,1Совпадает
Контактное сопротивление, мОм, не более
Текущий0,5-1Аналог50Отличается
Сопротивление изоляции, МОм, не менее
Текущий100Аналог100Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
