Datasheet DRB-37MA
Технические параметры, размеры и рекомендации производителя

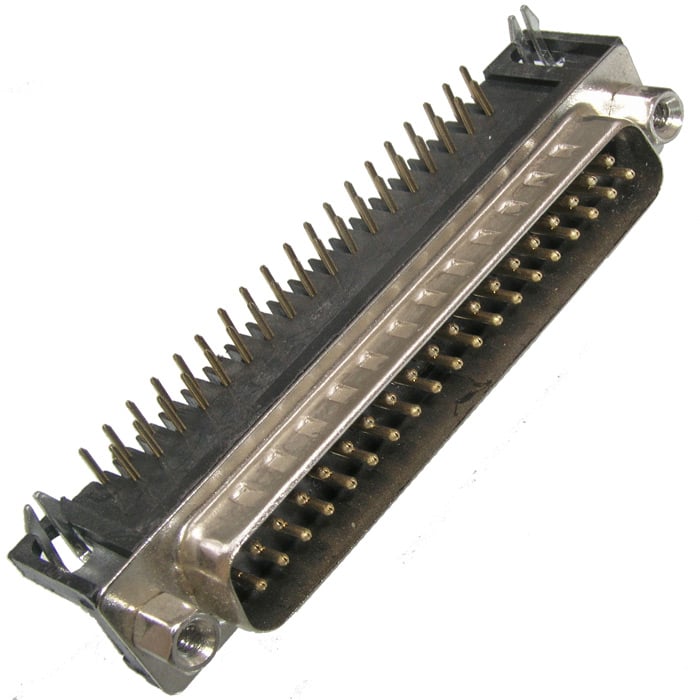

Разъём D-SUB RUICHI DRB-37MA
37 контактов
Товар подлежит обязательной маркировке- MPN
- DRB-37MA
- Бренд
- Ruichi
- Артикул RU
- 54973
Основные параметры
- Номинальный ток
- через контакт -1,5 А
- Высота
- 12,5 (корпус) мм
- Ширина
- 69,32 ± 0,2 мм
- Глубина
- 18,5 мм
- Особенности
- винтовое крепление
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
1 435 шт в наличии39,36 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- через контакт -1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 (корпус) мм
- Ширина
- 69,32 ± 0,2 мм
- Глубина
- 18,5 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 37 в два ряда
Условия эксплуатации
- Рабочая температура
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 18.82
- Транспортная упаковка: размер/кол-во
- 45.5*32*20/720
Другие параметры
- Особенности
- винтовое крепление
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Тип разъёма
- M - вилка

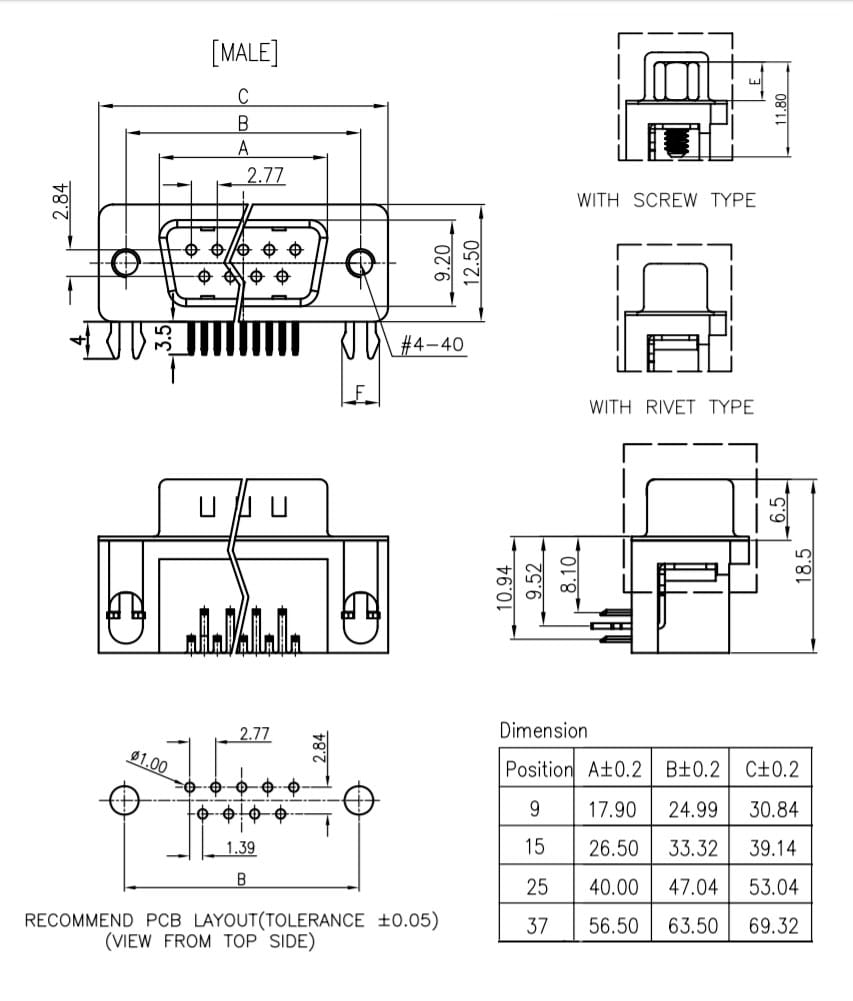

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 1 435 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- 10 / 15 / 40 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт
202515 шт115 шт
202440 шт15600 шт
202540 шт20800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDRB-37MARUICHIАрт. RU 54973 39,36 ₽1 435 шт по каталогу |  74,25 ₽100 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  19,67 ₽560 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  11,16 ₽1 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,43 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | M - вилка | M - вилкаСовпадает | M - вилкаСовпадает | M - вилкаСовпадает | F - розеткаОтличается |
| Количество контактов | 37 в два ряда | 37 в два рядаСовпадает | 15 в два рядаОтличается | 9 в два рядаОтличается | 37 в два рядаСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 74,25 ₽100 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогM - вилкаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог37 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 19,67 ₽560 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогM - вилкаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 11,16 ₽1 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогM - вилкаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог9 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 34,43 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий37 в два рядаАналог37 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
