Datasheet DRB-15MA CONNFLY
Технические параметры, размеры и рекомендации производителя

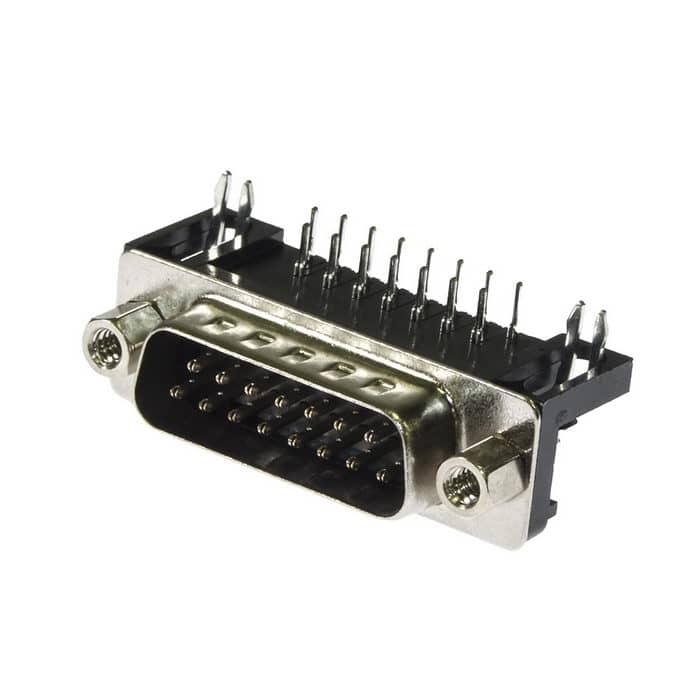

DRB-15MA CONNFLY
- MPN
- DRB-15MA CONNFLY
- Бренд
- CONNFLY
- Артикул RU
- 109299
Основные параметры
- Номинальный ток
- через контакт -1,5 А
- Высота
- 12,5 (корпус) мм
- Ширина
- 39,14 мм
- Глубина
- 18,5 мм
- Особенности
- винтовое крепление пары
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
130 шт в наличии29,10 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- через контакт -1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 (корпус) мм
- Ширина
- 39,14 мм
- Глубина
- 18,5 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 15 в два ряда
Условия эксплуатации
- Рабочая температура
- -20...+70 °С
Другие параметры
- Особенности
- винтовое крепление пары
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Тип разъёма
- разъем типа D-SAB серии DRB, M - вилка угловая

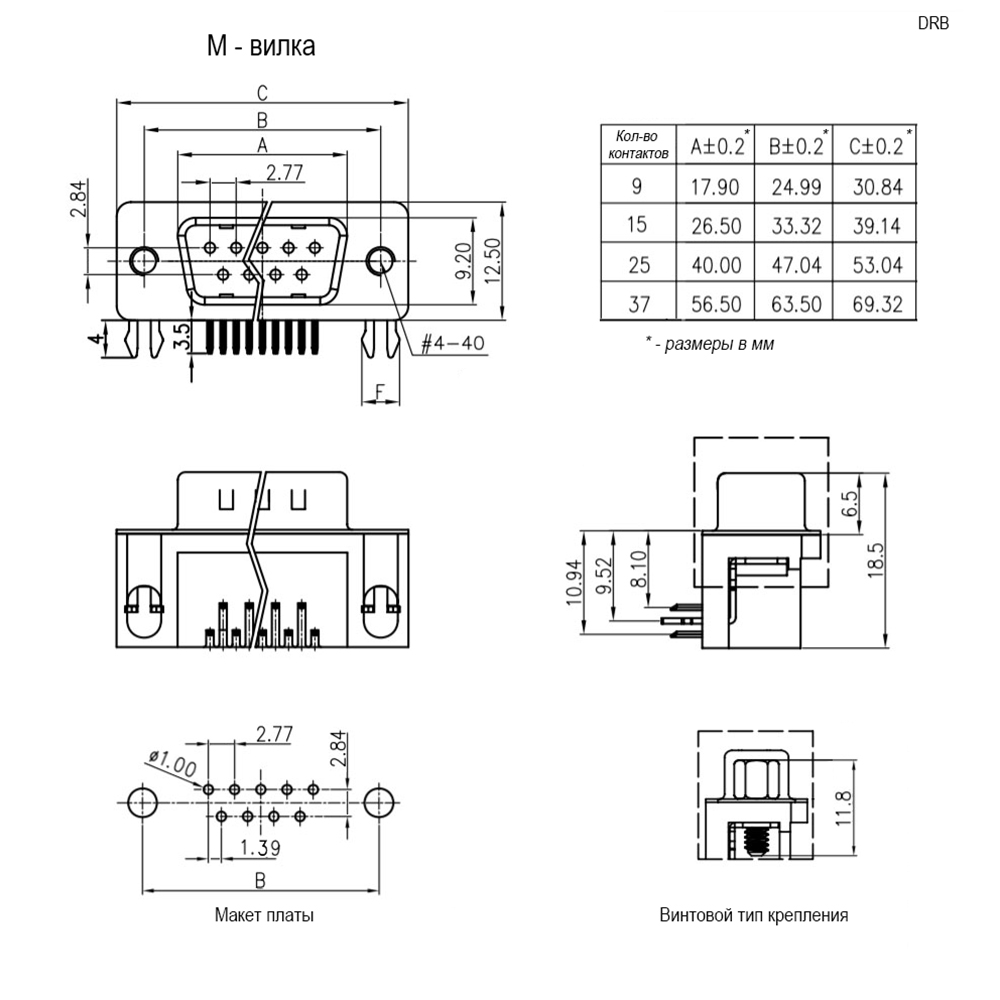

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 130 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт6120 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDRB-15MA CONNFLYCONNFLYАрт. RU 109299 29,10 ₽130 шт по каталогу |  19,67 ₽560 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  11,81 ₽25 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  33,75 ₽570 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  20,15 ₽2 730 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | разъем типа D-SAB серии DRB, M - вилка угловая | M - вилкаОтличается | разъем типа D-SAB серии DRB, M - вилка угловаяСовпадает | M - вилкаОтличается | F - розеткаОтличается |
| Количество контактов | 15 в два ряда | 15 в два рядаСовпадает | 9 в два рядаОтличается | 15 в два рядаСовпадает | 15 в два рядаСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 19,67 ₽560 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилка угловаяАналогM - вилкаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 11,81 ₽25 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилка угловаяАналогразъем типа D-SAB серии DRB, M - вилка угловаяСовпадает
- Количество контактов
- Текущий15 в два рядаАналог9 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 33,75 ₽570 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилка угловаяАналогM - вилкаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 20,15 ₽2 730 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилка угловаяАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в два рядаАналог15 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
