Datasheet DRB-09FB 1
Технические параметры, размеры и рекомендации производителя
На плату
Товар подлежит обязательной маркировке

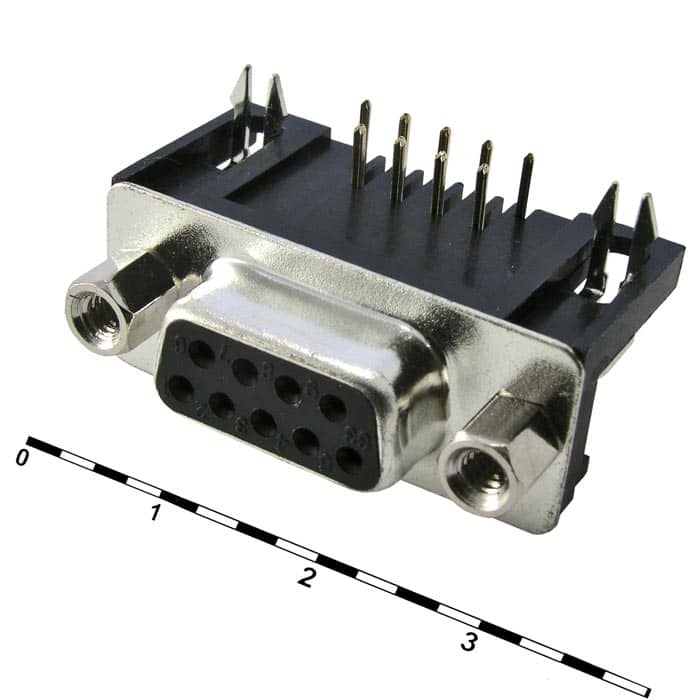

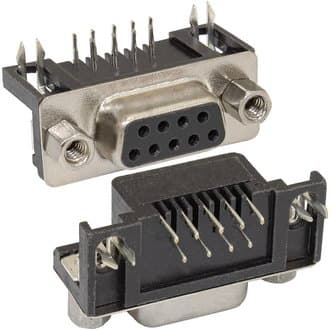

Разъём D-SUB RUICHI DRB-09FB, 9 контактов
Разъём D-SUB RUICHI DRB-09FB, 9 контактов
Товар подлежит обязательной маркировке- MPN
- DRB-09FB
- Бренд
- Ruichi
- Артикул RU
- 61927
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 180 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 10 / 100 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
2 180 шт в наличии41,39 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

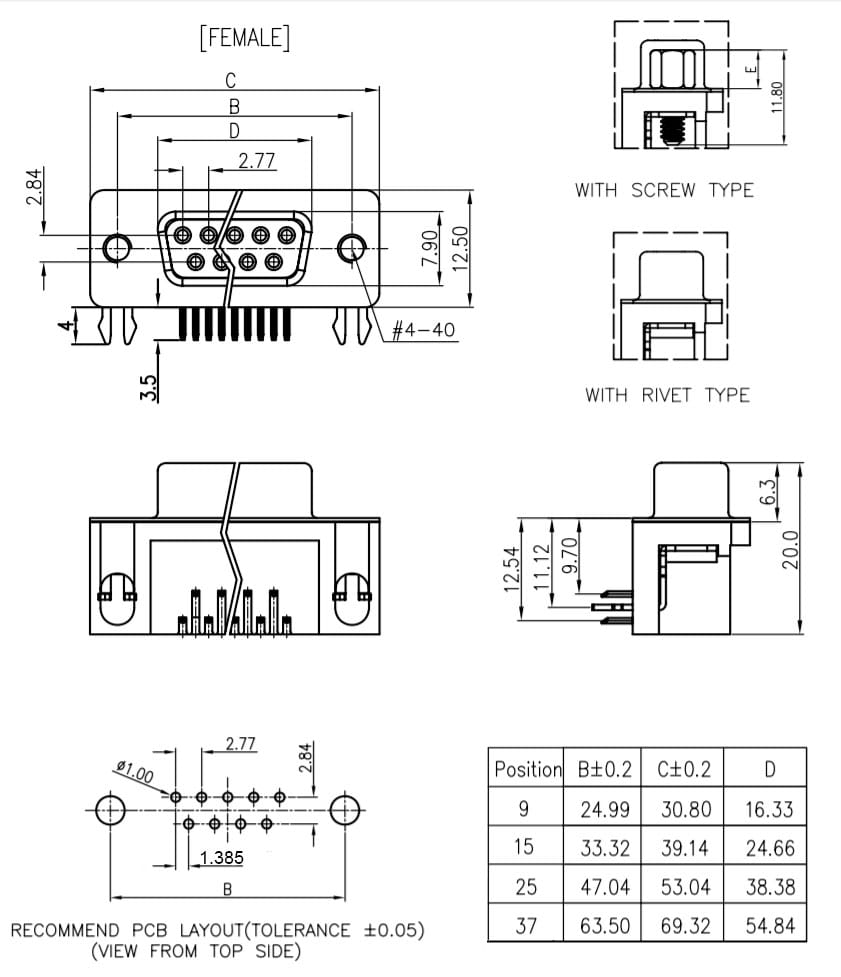

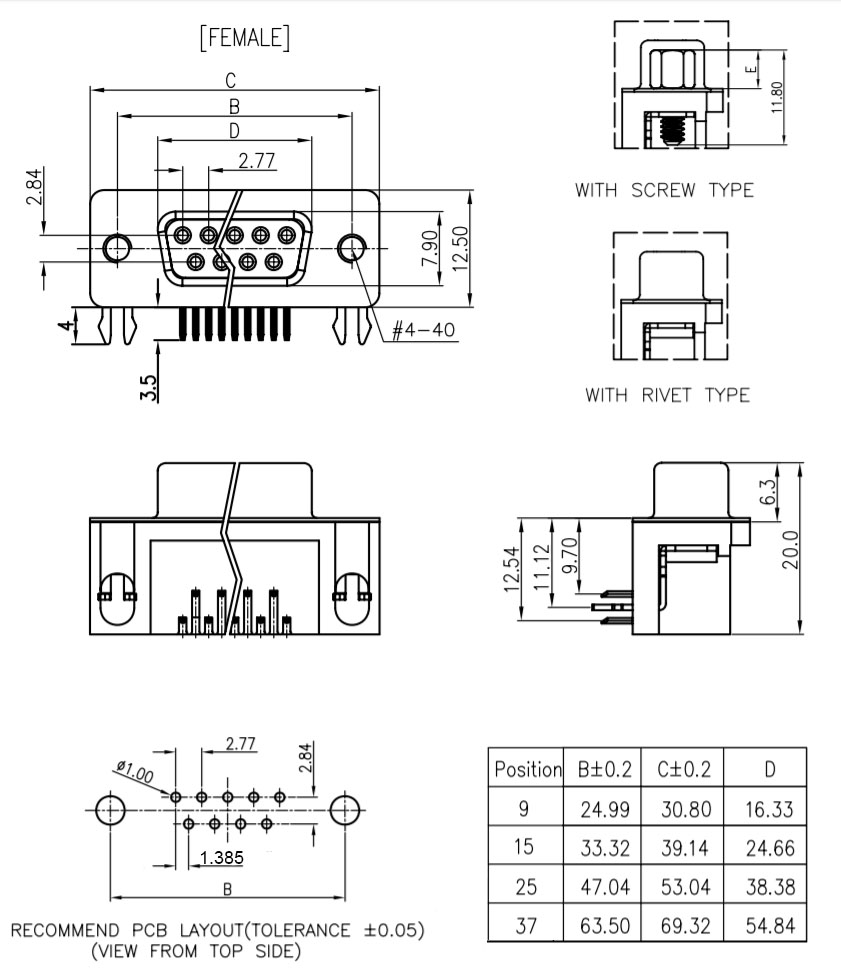

Документация и схема
Характеристики
- Вес брутто
- 9.65
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/1000
- Высота
- 12,5 (корпус) мм
- Ширина
- 30,8 ± 0,2 мм
- Глубина
- 20,0 мм
- Номинальный ток
- через контакт -1,5 А
- Особенности
- винтовое крепление
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -20...+70 °С
- Способ монтажа
- пайка в плату
- Тип разъёма
- F - розетка
- Количество контактов
- 9 в два ряда
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт880 шт
2025100 шт111 100 шт
20251 000 шт11 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDRB-09FBRUICHIАрт. RU 61927 41,39 ₽2 180 шт по каталогу |  11,81 ₽3 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  74,05 ₽500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,83 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  11,16 ₽3 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | F - розеткаСовпадает | M - вилкаОтличается | M - вилкаОтличается |
| Количество контактов | 9 в два ряда | 9 в два рядаСовпадает | 25 в два рядаОтличается | 9 в два рядаСовпадает | 9 в два рядаСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 11,81 ₽3 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 74,05 ₽500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий9 в два рядаАналог25 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 26,83 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогM - вилкаОтличается
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 11,16 ₽3 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогM - вилкаОтличается
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
