Datasheet DM1-01C-30 125v. 1a
Технические параметры, размеры и рекомендации производителя

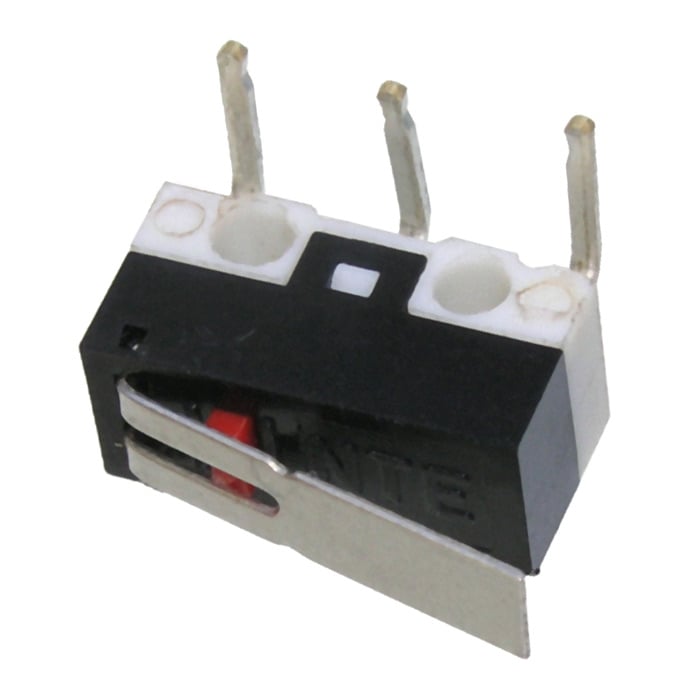

Микропереключатель с рычагом RUICHI DM1-01C-30
ON-(ON) SPDT, 1 A, 125 В
- MPN
- DM1-01C-30 125v. 1a
- Бренд
- Ruichi
- Артикул RU
- 66115
Основные параметры
- Схема переключения
- ON-(ON) SPDT
- Номинальный ток, А
- 1
- Номинальное напряжение, В
- 125
- Особенности конструкции
- вынос рычага FP/ OP - 10,4/ 8,8 мм; угловые контакты
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
60 500 шт в наличии4,82 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) SPDT
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 1
Монтаж и корпус
- Глубина, мм
- 12,8 (корпус)
- Ширина, мм
- 5,8
- Высота, мм
- 6,5 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+65
Упаковка и вес
- Вес брутто
- 0.68
- Транспортная упаковка: размер/кол-во
- 42*31.5*25/20000
Другие параметры
- Особенности конструкции
- вынос рычага FP/ OP - 10,4/ 8,8 мм; угловые контакты

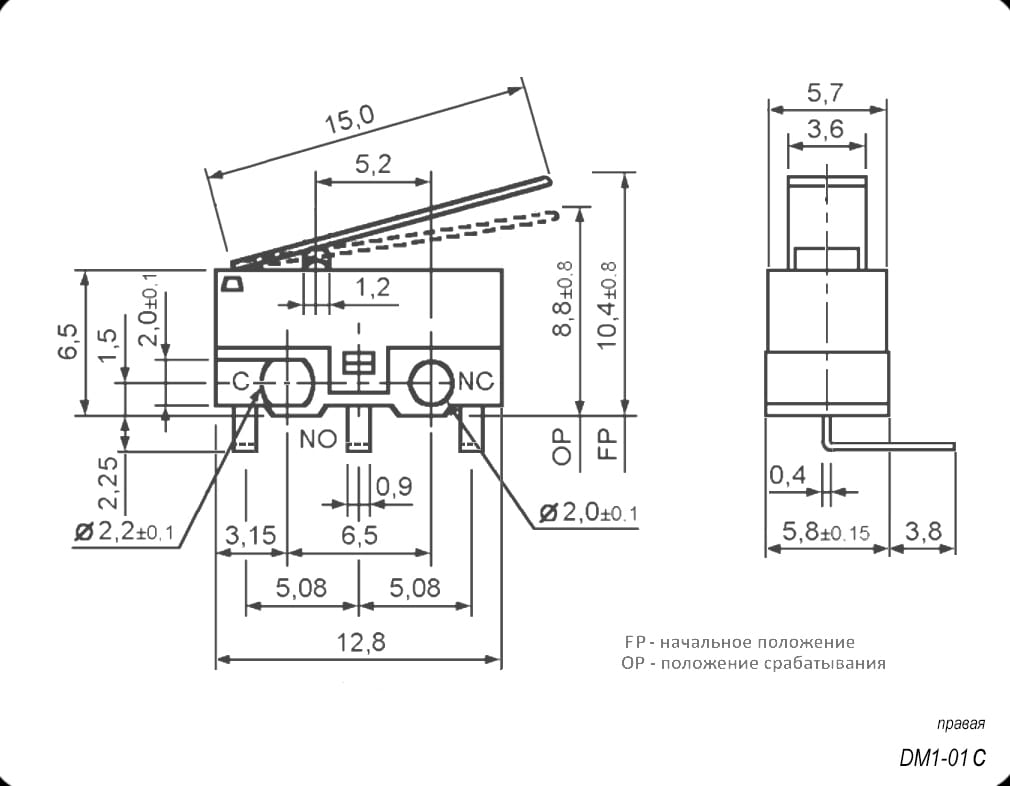

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 60 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 32 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2021 / 2022
- Документация
- Datasheet: 1
Описание
Микропереключатель с рычагом RUICHI DM1-01C-30, ON-(ON) SPDT, 1 A, 125 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2021500 шт5628 000 шт
2022500 шт1500 шт
202132 000 шт132 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDM1-01C-30 125v. 1aRUICHIАрт. RU 66115 4,82 ₽60 500 шт по каталогу |  4,40 ₽90 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,22 ₽3 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,77 ₽88 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  5,97 ₽500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) SPDT | ON-(ON) SPDTСовпадает | ON-(ON) SPDTСовпадает | ON-(ON) SPDTСовпадает | ON-(ON) SPDTСовпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 125 | 250/125Отличается | 250/125Отличается | 250/125Отличается | 250/125Отличается |
| Номинальный ток, А | 1 | 1Совпадает | 1Совпадает | 1Совпадает | 1Совпадает |
- 4,40 ₽90 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий125Аналог250/125Отличается
- Номинальный ток, А
- Текущий1Аналог1Совпадает
- 7,22 ₽3 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий125Аналог250/125Отличается
- Номинальный ток, А
- Текущий1Аналог1Совпадает
- 4,77 ₽88 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий125Аналог250/125Отличается
- Номинальный ток, А
- Текущий1Аналог1Совпадает
- 5,97 ₽500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий125Аналог250/125Отличается
- Номинальный ток, А
- Текущий1Аналог1Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
