Datasheet DIN41612 H-15M
Технические параметры, размеры и рекомендации производителя

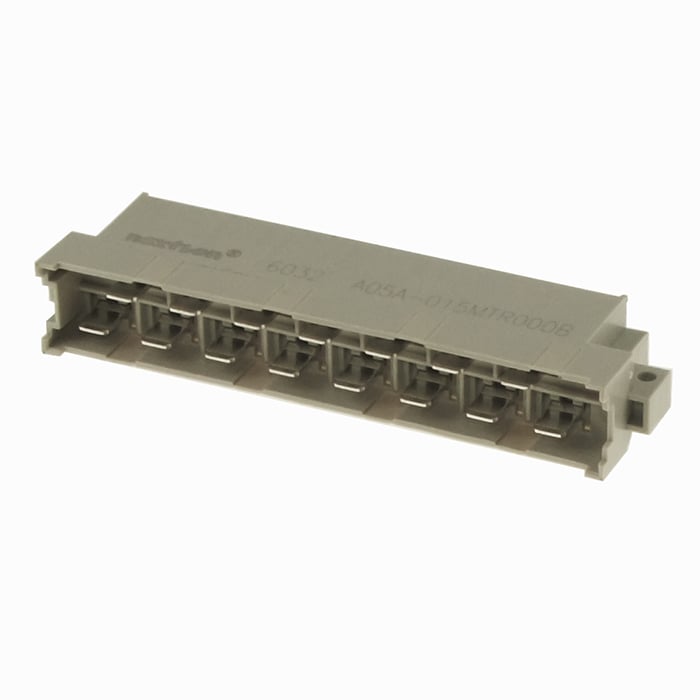

Разъём DIN RUICHI DIN41612 H-15M
15 контактов
Товар подлежит обязательной маркировке- MPN
- DIN41612 H-15M
- Бренд
- Ruichi
- Артикул RU
- 109598
Основные параметры
- Номинальный ток
- 15 А
- Высота
- 14,8 мм
- Ширина
- 94 мм
- Глубина
- 25,1 мм
- Шаг
- 10,16 х 6,5 мм
- Контактное сопротивление, не более
- 30 мОм
291 шт в наличии298,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 15 А
- Контактное сопротивление, не более
- 30 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 3100 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 14,8 мм
- Ширина
- 94 мм
- Глубина
- 25,1 мм
- Способ монтажа
- пайка
- Количество контактов
- 15 (2 ряда в шахматном порядке)
- Материал корпуса
- GF-PBT (UL94V-0), светло-серый
Условия эксплуатации
- Диапазон рабочих температур
- -55...+125 °С
Упаковка и вес
- Вес брутто
- 31.82
- Транспортная упаковка: размер/кол-во
- 39*26*39/484
Другие параметры
- Шаг
- 10,16 х 6,5 мм
- Совместимые детали
- DIN41612 H-15F
- Тип разъёма
- разъем DIN41612: M - вилка, тип R (угловая)

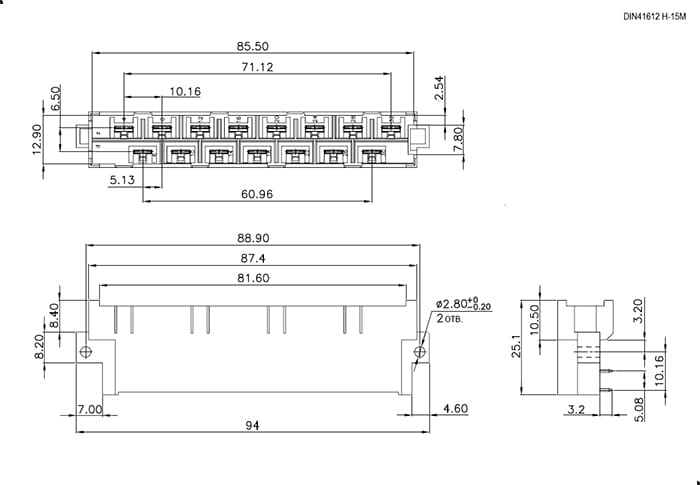

Документация и схема
Условия поставки
Обновлено 20.08.2026- Источник / остаток
- Каталог RU Electronics · 291 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 22 шт · только целая упаковка
- Фасовка
- 3 / 5 / 22 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание
Разъем DIN - электрический разъем универсального типа и различной формы. Используются для передачи аналоговых звуковых сигналов (аудио), видео, коммутации цифровых интерфейсов, в частности PS-2 для подключения манипулятора-мыши к компьютерам, принтеров, модемов, клавиатур.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20243 шт92276 шт
20255 шт315 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDIN41612 H-15MRUICHIАрт. RU 109598 298,62 ₽291 шт по каталогу |  293,26 ₽687 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  121,93 ₽294 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  92,92 ₽396 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  83,36 ₽510 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | разъем DIN41612: M - вилка, тип R (угловая) | разъем DIN41612: F - розеткаОтличается | разъем DIN41612: M - вилка, тип R (угловая)Совпадает | разъем DIN41612: M - вилка, тип R (угловая)Совпадает | разъем DIN41612: M - вилка, тип R (угловая)Совпадает |
| Количество контактов | 15 (2 ряда в шахматном порядке) | 15 (2 ряда в шахматном порядке)Совпадает | 48 (3 ряда по 16)Отличается | 32 (2 ряда по 16)Отличается | 64 (2 ряда по 32)Отличается |
| Материал корпуса | GF-PBT (UL94V-0), светло-серый | GF-PBT (UL94V-0), светло-серыйСовпадает | PBTОтличается | PBTОтличается | PBTОтличается |
| Контактное сопротивление, не более | 30 мОм | 30 мОмСовпадает | 30 мОмСовпадает | 30 мОмСовпадает | 30 мОмСовпадает |
- 293,26 ₽687 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- Текущийразъем DIN41612: M - вилка, тип R (угловая)Аналогразъем DIN41612: F - розеткаОтличается
- Количество контактов
- Текущий15 (2 ряда в шахматном порядке)Аналог15 (2 ряда в шахматном порядке)Совпадает
- Материал корпуса
- ТекущийGF-PBT (UL94V-0), светло-серыйАналогGF-PBT (UL94V-0), светло-серыйСовпадает
- Контактное сопротивление, не более
- Текущий30 мОмАналог30 мОмСовпадает
- 121,93 ₽294 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- Текущийразъем DIN41612: M - вилка, тип R (угловая)Аналогразъем DIN41612: M - вилка, тип R (угловая)Совпадает
- Количество контактов
- Текущий15 (2 ряда в шахматном порядке)Аналог48 (3 ряда по 16)Отличается
- Материал корпуса
- ТекущийGF-PBT (UL94V-0), светло-серыйАналогPBTОтличается
- Контактное сопротивление, не более
- Текущий30 мОмАналог30 мОмСовпадает
- 92,92 ₽396 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- Текущийразъем DIN41612: M - вилка, тип R (угловая)Аналогразъем DIN41612: M - вилка, тип R (угловая)Совпадает
- Количество контактов
- Текущий15 (2 ряда в шахматном порядке)Аналог32 (2 ряда по 16)Отличается
- Материал корпуса
- ТекущийGF-PBT (UL94V-0), светло-серыйАналогPBTОтличается
- Контактное сопротивление, не более
- Текущий30 мОмАналог30 мОмСовпадает
- 83,36 ₽510 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- Текущийразъем DIN41612: M - вилка, тип R (угловая)Аналогразъем DIN41612: M - вилка, тип R (угловая)Совпадает
- Количество контактов
- Текущий15 (2 ряда в шахматном порядке)Аналог64 (2 ряда по 32)Отличается
- Материал корпуса
- ТекущийGF-PBT (UL94V-0), светло-серыйАналогPBTОтличается
- Контактное сопротивление, не более
- Текущий30 мОмАналог30 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
