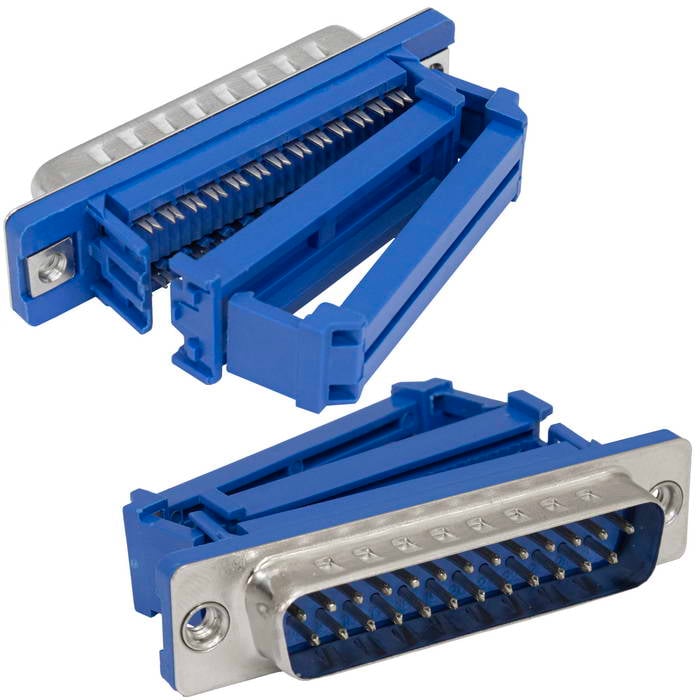

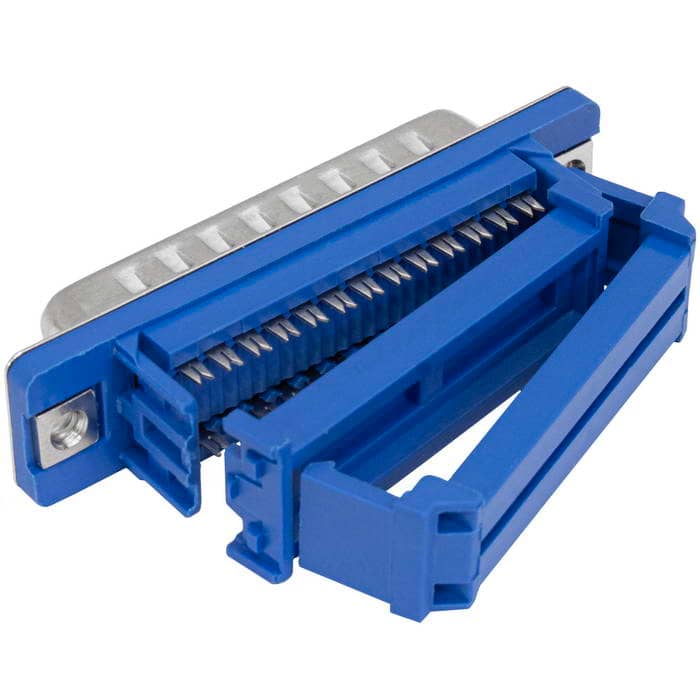

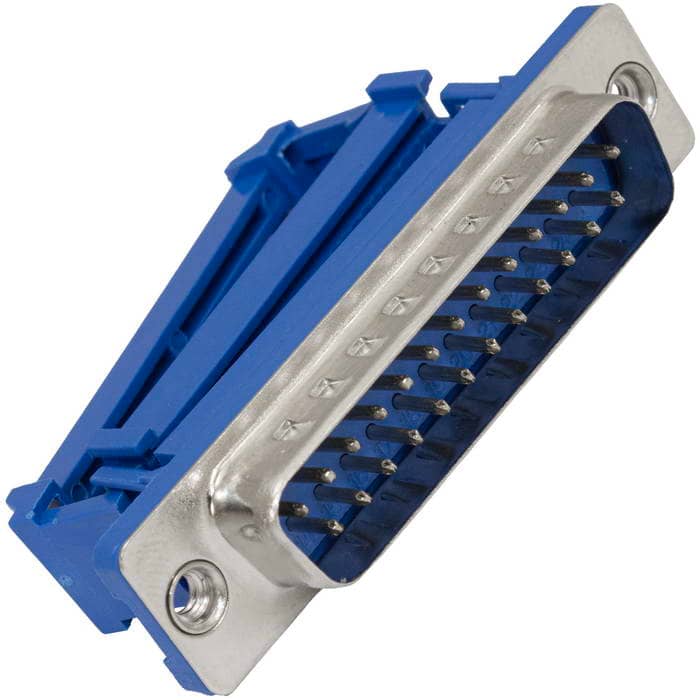

Разъём D-SUB RUICHI DI-25M

25 контактов

Товар подлежит обязательной маркировке
MPN
DI-25M
Бренд
Ruichi
Артикул RU
54979

Основные параметры

Высота
12,8 мм
Ширина
53,04 ± 0,2 мм
Контактное сопротивление, не более
30 мОм
Шаг разъёма
2,77 (для шлейфа с шагом 1,27) мм
Сопротивление изоляции, не менее
1000 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В
Все характеристики
Документация
100 шт в наличии47,46 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Контактное сопротивление, не более
30 мОм
Сопротивление изоляции, не менее
1000 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
12,8 мм
Ширина
53,04 ± 0,2 мм
Способ монтажа
врезной контакт IDC
Количество контактов
25 в два ряда

Условия эксплуатации

Рабочая температура
0...+85 °С

Упаковка и вес

Вес брутто
13.00
Транспортная упаковка: размер/кол-во
33.5*25*22.5/400

Другие параметры

Шаг разъёма
2,77 (для шлейфа с шагом 1,27) мм
Кол-во сочлений / расчлений
300 циклов
Тип разъёма
М - вилка, серия DS1036

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DI-25M 1

Технические параметры, размеры и рекомендации производителя

Скачать
PDF · Datasheet

Datasheet DI-25M 2

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DI-25M
IMAGE · Схема

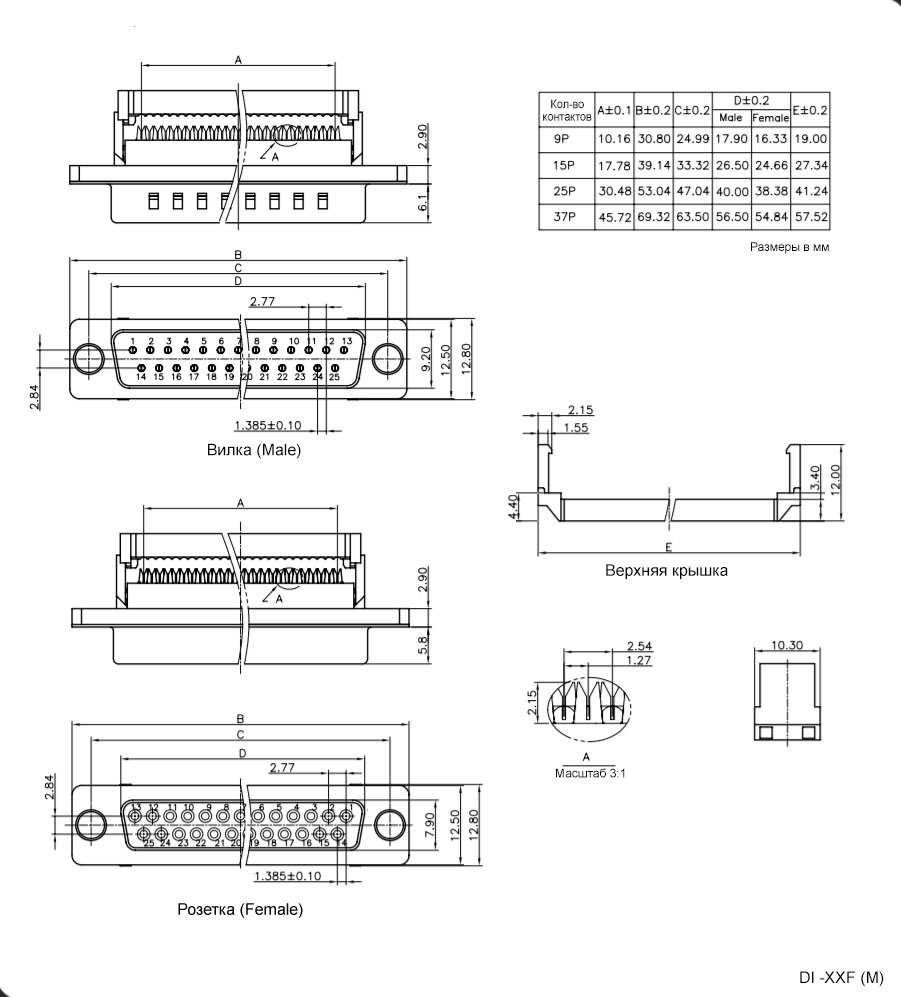

Схема DI-25M

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 06.08.2026
Источник / остаток
Каталог RU Electronics · 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 2

Описание

Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт2100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDI-25MRUICHIАрт. RU 54979
47,46 ₽100 шт по каталогу
Параметрический вариантRUICHIDI-25FАрт. RU 54978
39,74 ₽700 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDI-9MАрт. RU 54975
25,03 ₽2 970 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDI-15FАрт. RU 54976
34,50 ₽140 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIDI-9FАрт. RU 54974
24,45 ₽26 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажаврезной контакт IDCврезной контакт IDCСовпадаетврезной контакт IDCСовпадаетврезной контакт IDCСовпадаетврезной контакт IDCСовпадает
Тип разъёмаМ - вилка, серия DS1036F - розетка, серия DS1036ОтличаетсяМ - вилка, серия DS1036СовпадаетF - розетка, серия DS1036ОтличаетсяF - розетка, серия DS1036Отличается
Количество контактов25 в два ряда25 в два рядаСовпадает9 в два рядаОтличается15 в два рядаОтличается9 в два рядаОтличается
Контактное сопротивление, не более30 мОм30 мОмСовпадает30 мОмСовпадает30 мОмСовпадает30 мОмСовпадает
Сопротивление изоляции, не менее1000 (при Uисп.dc=500 В) МОм1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает
  • Параметрический вариантRUICHIDI-25FАрт. RU 54978
    39,74 ₽700 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийврезной контакт IDCАналогврезной контакт IDCСовпадает
    Тип разъёма
    ТекущийМ - вилка, серия DS1036АналогF - розетка, серия DS1036Отличается
    Количество контактов
    Текущий25 в два рядаАналог25 в два рядаСовпадает
    Контактное сопротивление, не более
    Текущий30 мОмАналог30 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDI-9MАрт. RU 54975
    25,03 ₽2 970 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийврезной контакт IDCАналогврезной контакт IDCСовпадает
    Тип разъёма
    ТекущийМ - вилка, серия DS1036АналогМ - вилка, серия DS1036Совпадает
    Количество контактов
    Текущий25 в два рядаАналог9 в два рядаОтличается
    Контактное сопротивление, не более
    Текущий30 мОмАналог30 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDI-15FАрт. RU 54976
    34,50 ₽140 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийврезной контакт IDCАналогврезной контакт IDCСовпадает
    Тип разъёма
    ТекущийМ - вилка, серия DS1036АналогF - розетка, серия DS1036Отличается
    Количество контактов
    Текущий25 в два рядаАналог15 в два рядаОтличается
    Контактное сопротивление, не более
    Текущий30 мОмАналог30 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDI-9FАрт. RU 54974
    24,45 ₽26 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийврезной контакт IDCАналогврезной контакт IDCСовпадает
    Тип разъёма
    ТекущийМ - вилка, серия DS1036АналогF - розетка, серия DS1036Отличается
    Количество контактов
    Текущий25 в два рядаАналог9 в два рядаОтличается
    Контактное сопротивление, не более
    Текущий30 мОмАналог30 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
