DG129-5.08-2

Винтовой модульный клеммный блок RUICHI DG129-5.08-2 ( DG129-5.08-02P / GT129-5.08-02P ) на 2 клеммы M3, шаг 5.08 мм, угловой 45°, 20 А, 24-12 AWG

Товар подлежит обязательной маркировке
MPN
DG129-5.08-2
Бренд
Ruichi
Артикул RU
81112

Основные параметры

Номинальный ток
20 А
Шаг контактов, мм
5,08
Количество клемм
2
Высота
19,5 (корпус) мм
Ширина
10,16 мм
Глубина
10,5 мм
Все характеристики
Документация
30 шт в наличии6,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Номинальный ток
20 А
Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
5000 МОм
Диэлектрическая прочность
1500 (50 Гц, 1 мин.) В

Монтаж и корпус

Шаг контактов, мм
5,08
Высота
19,5 (корпус) мм
Ширина
10,16 мм
Глубина
10,5 мм
Диаметр (сечение) проводника
24-12 AWG 0,5-2,5 мм2
Материал корпуса
PA66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур
-40...+105 °С

Упаковка и вес

Вес брутто
2.95
Транспортная упаковка: размер/кол-во
42*28*23.5/4000

Другие параметры

Количество клемм
2
Тип
Блок клеммный винтовой серии DG129 угловой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

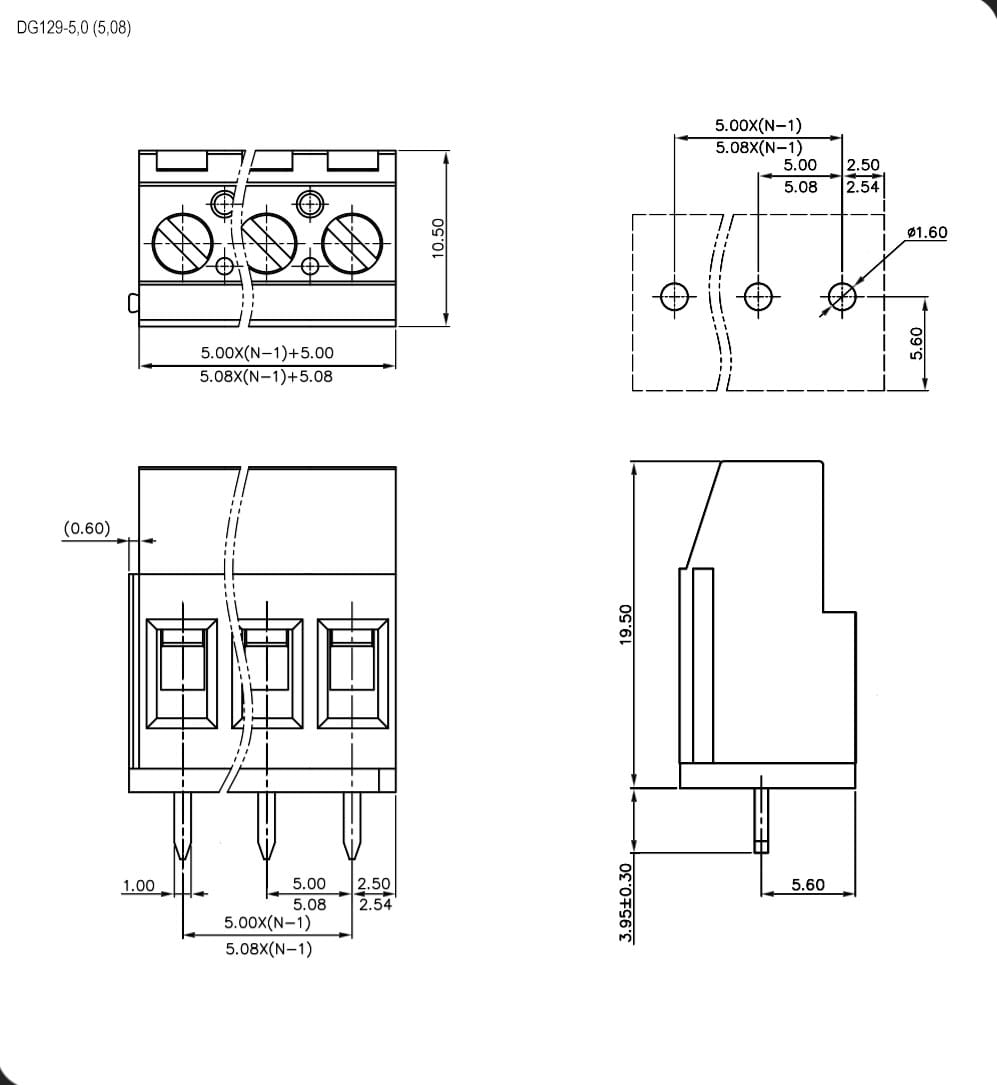

Миниатюра: Схема DG129-5.08-2
IMAGE · Схема

Схема DG129-5.08-2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 09.09.2026
Источник / остаток
Каталог RU Electronics · 30 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
30 шт в упаковке
Date code / партия
Год / маркировка: 2016

Описание

Винтовой клеммный блок RUICHI DG129-5.08-2 на 2 клеммы M3, шаг 5.08 мм, угловой 45°, 20 А, 24-12 AWG является одним из способов подключения различных электрических проводов. Они бывают разных форм и размеров, поэтому можно найти ту, которая будет совместима с любым проектом, который выполняется.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201630 шт130 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDG129-5.08-2RUICHIАрт. RU 81112
6,00 ₽30 шт по каталогу
Параметрический вариантRUICHIDG129-7.62-3Арт. RU 81115
14,31 ₽80 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIDG103-5.08-2Арт. RU 81106
3,90 ₽150 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIRG304-5.0-02PАрт. RU 125682
4,36 ₽7 600 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIRG381-3.81-02PАрт. RU 129422
4,00 ₽3 900 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Материал корпусаPA66 UL94V-0PA66 UL94V-0СовпадаетPa66 UL94V-0СовпадаетPA66 UL94V-0СовпадаетPA66 UL94V-0Совпадает
Контактное сопротивление, не более20 мОм20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает
Номинальный ток20 А20 АСовпадает6 АОтличается12 АОтличается10 АОтличается
Сопротивление изоляции, не менее5000 МОм5000 МОмСовпадает5000 (при Uисп.dc=1000 В) МОмОтличается5000 МОм (при Uисп.dc=1000 В)Отличается5000 МОм (при Uисп.dc=1000 В)Отличается
Высота19,5 (корпус) мм19,5 (корпус) ммСовпадает15,3 (корпус) ммОтличается10.0 ммОтличается8.6 ммОтличается
  • Параметрический вариантRUICHIDG129-7.62-3Арт. RU 81115
    14,31 ₽80 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Номинальный ток
    Текущий20 ААналог20 АСовпадает
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог5000 МОмСовпадает
    Высота
    Текущий19,5 (корпус) ммАналог19,5 (корпус) ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDG103-5.08-2Арт. RU 81106
    3,90 ₽150 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPa66 UL94V-0Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Номинальный ток
    Текущий20 ААналог6 АОтличается
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог5000 (при Uисп.dc=1000 В) МОмОтличается
    Высота
    Текущий19,5 (корпус) ммАналог15,3 (корпус) ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIRG304-5.0-02PАрт. RU 125682
    4,36 ₽7 600 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Номинальный ток
    Текущий20 ААналог12 АОтличается
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог5000 МОм (при Uисп.dc=1000 В)Отличается
    Высота
    Текущий19,5 (корпус) ммАналог10.0 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIRG381-3.81-02PАрт. RU 129422
    4,00 ₽3 900 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Номинальный ток
    Текущий20 ААналог10 АОтличается
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог5000 МОм (при Uисп.dc=1000 В)Отличается
    Высота
    Текущий19,5 (корпус) ммАналог8.6 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
