Datasheet DG103-5.0-02P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя

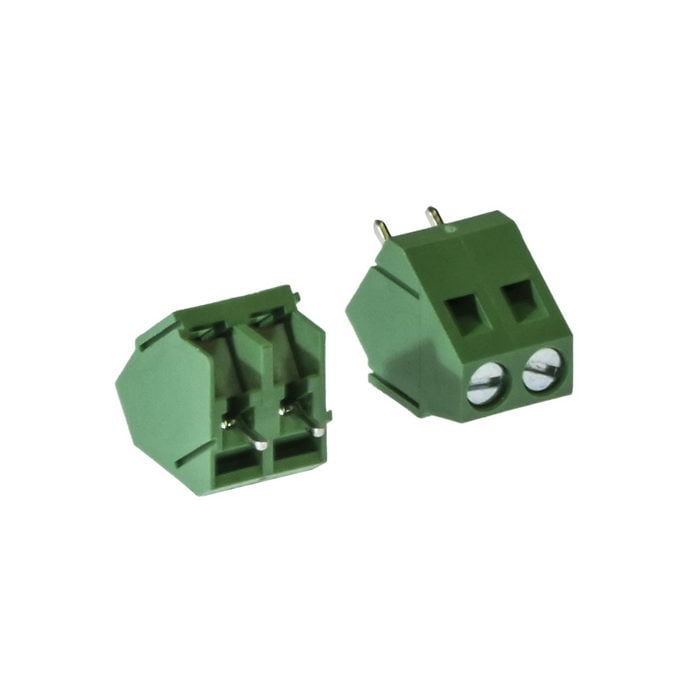

DG103-5.0-02P-14-00Z(H)
Товар подлежит обязательной маркировке- MPN
- DG103-5.0-02P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109190
Основные параметры
- Номинальный ток, А
- 10
- Сечение провода, мм2
- 2,5 (26-14AWG)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на печатную плату
- Диапазон рабочих температур, °C
- -40 ...+105
40 шт в наличии7,47 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Номинальный ток, А
- 10
Монтаж и корпус
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на печатную плату
- Количество контактов
- 2
- Материал корпуса
- Pa66 UL94V-0
- Глубина, мм
- 13,7
- Ширина, мм
- 10
- Высота, мм
- 15,9 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40 ...+105
Другие параметры
- Сечение провода, мм2
- 2,5 (26-14AWG)
- Тип разъёма
- клеммная колодка серии DG103-5,0 угловая 45° винтовая

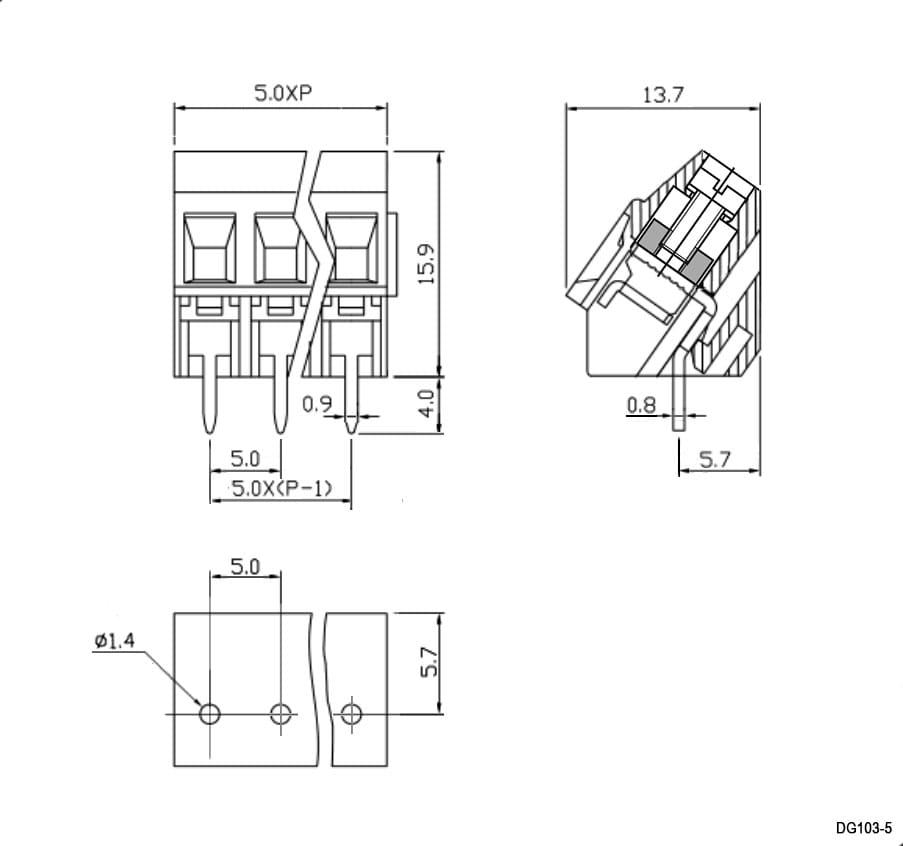

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 40 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 40 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202540 шт140 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDG103-5.0-02P-14-00Z(H)DEGSONАрт. RU 109190 7,47 ₽40 шт по каталогу |  3,50 ₽2 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  10,17 ₽100 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  12,33 ₽50 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,69 ₽10 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на печатную плату | на плату, пайкаОтличается | —Нет данных | на печатную платуСовпадает | на печатную платуСовпадает |
| Материал корпуса | Pa66 UL94V-0 | PA66 UL94V-0Совпадает | —Нет данных | Pa66 UL94V-0Совпадает | Pa66 UL94V-0Совпадает |
| Тип разъёма | клеммная колодка серии DG103-5,0 угловая 45° винтовая | —Нет данных | —Нет данных | клеммная колодка винтовая серии DG129Отличается | Колодка клеммная винтовая серии DG128Отличается |
| Количество контактов | 2 | —Нет данных | —Нет данных | 2Совпадает | 2Совпадает |
| Номинальный ток, А | 10 | —Нет данных | —Нет данных | 10Совпадает | 20Отличается |
- 3,50 ₽2 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна печатную платуАналогна плату, пайкаОтличается
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- Текущийклеммная колодка серии DG103-5,0 угловая 45° винтоваяАналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Номинальный ток, А
- Текущий10Аналог—Нет данных
- 10,17 ₽100 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна печатную платуАналог—Нет данных
- Материал корпуса
- ТекущийPa66 UL94V-0Аналог—Нет данных
- Тип разъёма
- Текущийклеммная колодка серии DG103-5,0 угловая 45° винтоваяАналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Номинальный ток, А
- Текущий10Аналог—Нет данных
- 12,33 ₽50 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна печатную платуАналогна печатную платуСовпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Тип разъёма
- Текущийклеммная колодка серии DG103-5,0 угловая 45° винтоваяАналогклеммная колодка винтовая серии DG129Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- 6,69 ₽10 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна печатную платуАналогна печатную платуСовпадает
- Материал корпуса
- ТекущийPa66 UL94V-0АналогPa66 UL94V-0Совпадает
- Тип разъёма
- Текущийклеммная колодка серии DG103-5,0 угловая 45° винтоваяАналогКолодка клеммная винтовая серии DG128Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Номинальный ток, А
- Текущий10Аналог20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
